SOROTEC Basic-Serie Zusatzanleitung
Elektromontagesatz
Inhaltszusammenfassung für SOROTEC Basic-Serie

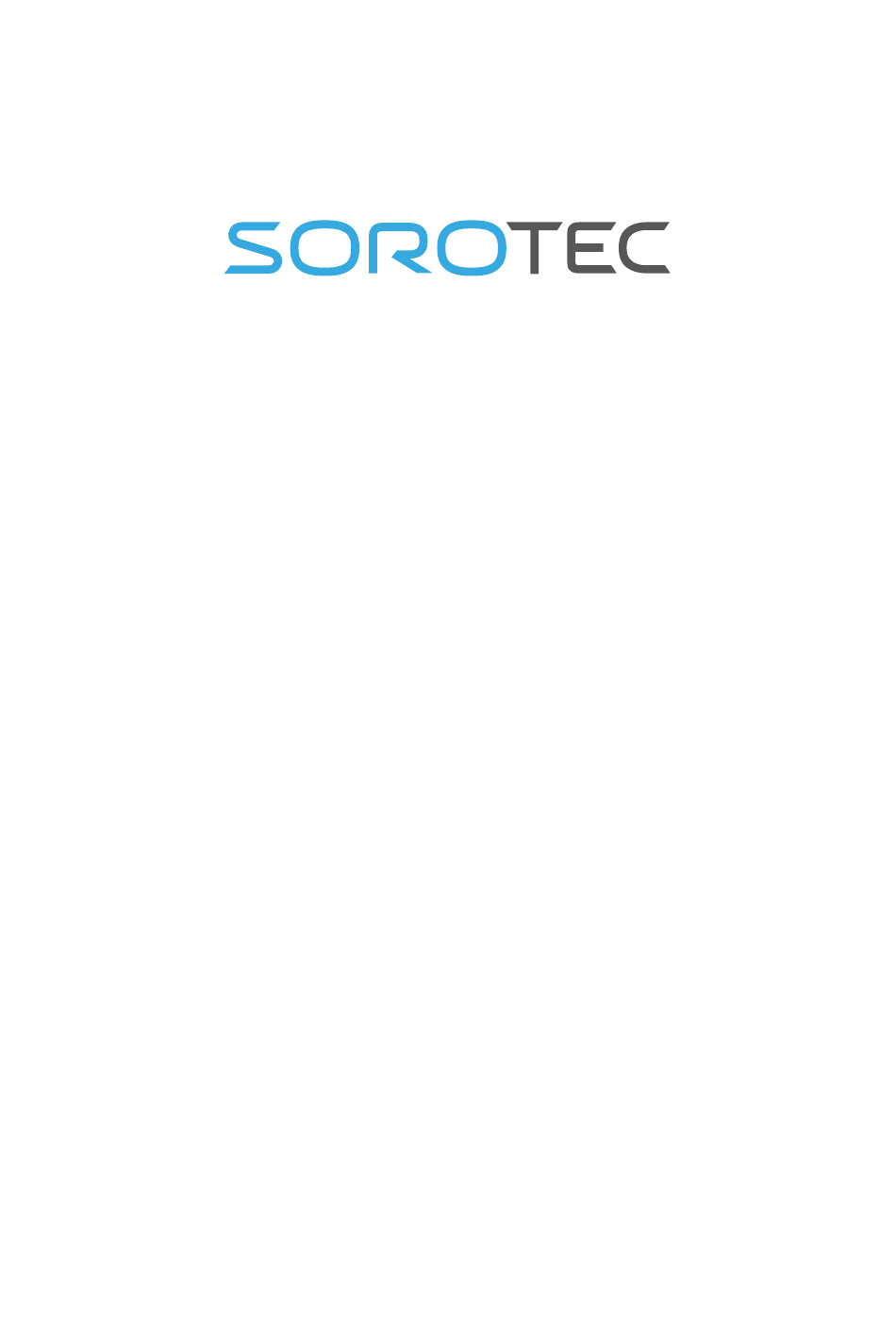

- Seite 1 Zusatzanleitung zum Elektromontagesatz Basic-Line BL.EMS.001.01 SOROTEC GmbH Tel.: +49 (0) 7227-994255-0 Withig 12 Fax: +49 (0) 7227-994255-9 77836 Rheinmünster E-Mail: sorotec@sorotec.de Version 2.0.0 Web: www.sorotec.de...
-
Seite 2: Einleitung
Haftung! © 2020 Sorotec GmbH Nachdruck, Vervielfältigung oder Übersetzung, auch auszugsweise, ist ohne schriftliche Genehmigung der Sorotec GmbH nicht gestattet. Alle Rechte nach dem Gesetz über das Urheberrecht bleiben der Sorotec GmbH ausdrücklich vorbehalten. Technische Änderungen vorbehalten. Hergestellt in Deutschland. -
Seite 3: Lieferumfang
Senkschraube DIN7991 Anfangsplatte mit Reihenklemme M4 x 6 M4 x 10 M4 x 16 Endplatte Reihenklemme Unterlegscheibe groß Reihenklemme Kabelkanal 40 x 40 x 250 mm mit Deckel Schaltergehäuse Refe- renzschalter (2-teilig) Kabelverschraubung M12 mit Mutter www.sorotec.de Seite 2/8 V 2.0.0... -
Seite 4: Benötigtes Werkzeug

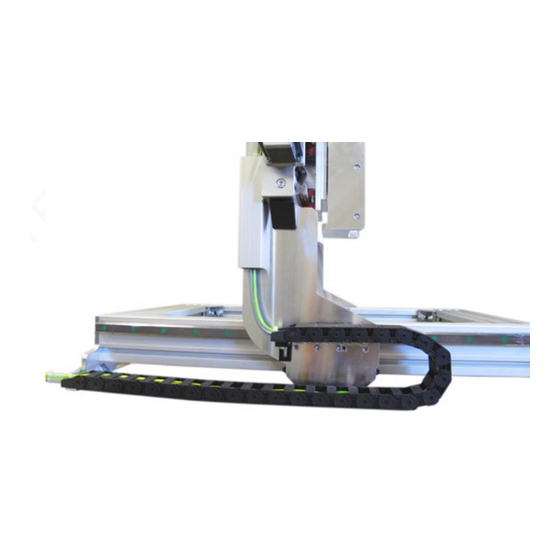

Einige der gezeigten Bauteile sind Bestandteil des Bausatz CNC-Portalfräsmaschine. Die gelieferten Schleppketten mit je 1 m können bei Bedarf beliebig verkürzt oder verlängert werden Bilder 1 und 2: Schleppketten an X- und Y-Achse der Basic-Line www.sorotec.de Seite 3/8 V 2.0.0... - Seite 5 Unterlegscheiben und Muttern Befestigungswinkel verschrauben. Bild 4: Montage Schleppkette mit Anschlusskit an Winkel • Das andere Ende der Schleppkette Anschlusskit bestücken. • Schleppkette mit Senkschrauben Schleppkettenhalter verschrauben. Bild 5: Montage Schleppkette mit Anschlusskit an Halter www.sorotec.de Seite 4/8 V 2.0.0...
- Seite 6 Das andere Ende der Schleppkette mit An- schlusskit bestücken und mit Senkschraube und Hammermutter am Alu-Profil des Portals verschrauben. Bild 7: Montage Schleppkette an Portalprofil Kabelkanal Kabelkanal mit Flachkopfschrauben an der Portalwange verschrauben. Bild 8: Montage Schleppkette an Portalwange www.sorotec.de Seite 5/8 V 2.0.0...
-
Seite 7: Schaltergehäuse Referenzschalter
Zuleitungskabeln der Y- und Z-Achse sowie zu allen Achsantrieben. Beim späteren Leitungsanschluss sind zur Verbin- dung der Kabel je 1 Anfangsplatte mit Reihenklemme , 5 Reihenklemmen und 1 Endplatte einanderzureihen. Bild 10: Klemmkasten mit Durchführungen und Reihenklemmen www.sorotec.de Seite 6/8 V 2.0.0... - Seite 8 Boden des Klemmkastens übertragen. • Klemmkasten abnehmen und Bohrungsmittelpunkt ankörnen. • Bohren Ø 3,3 mm und anschließend Gewinde M4 schneiden. • Durchführungstüllen in den Klemmkasten einsetzen. • Klemmkasten mit Befestigungsschrauben Bild 12: Montage Klemmkasten Y-Achse verschrauben. www.sorotec.de Seite 7/8 V 2.0.0...
- Seite 9 Boden des Klemmkastens übertragen. • Klemmkasten abnehmen und Bohrungsmittelpunkt ankörnen. • Bohren Ø 3,3 mm und anschließend Gewinde M4 schneiden. • Durchführungstüllen in den Klemmkasten einsetzen. • Klemmkasten mit Befestigungsschrauben verschrauben. Bild 13: Montage Klemmkasten Z-Achse www.sorotec.de Seite 8/8 V 2.0.0...
