Allgemeines
Bedienungsanleitung lesen und aufbewahren

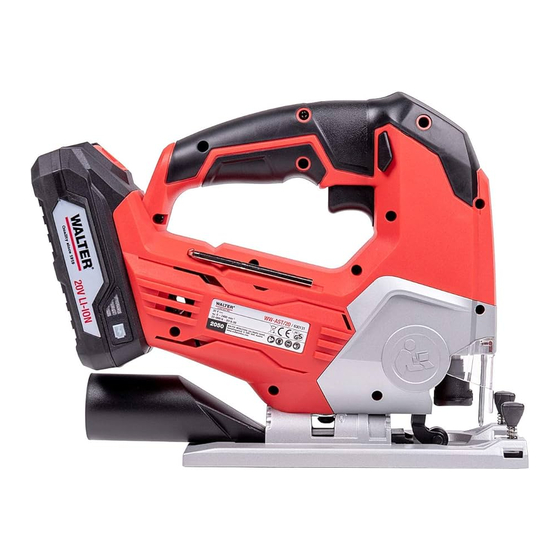

Diese Bedienungsanleitung gehört zu dieser 20V Li-Ion Akku-Stichsäge
(im Folgenden nur Stichsäge genannt). Sie enthält wichtige
Informationen zur Sicherheit, Verwendung und Pflege.
Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie die
Stichsäge verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und
Warnungen. Die Nichtbeachtung der Anweisungen in dieser Bedienungsanleitung
kann zu schweren Verletzungen oder zu Beschädigungen der Stichsäge führen.
Halten Sie die geltenden lokalen oder nationalen Bestimmungen zur Verwendung
dieses Produkts ein. Bewahren Sie diese Bedienungsanleitung zur späteren
Referenz an einem sicheren Ort auf. Diese Bedienungsanleitung gehört zu der
Stichsäge. Wenn Sie die Stichsäge an Dritte weitergeben, geben Sie unbedingt diese
Bedienungsanleitung mit.
Zeichenerklärung
Die folgenden Symbole und Signalwörter werden in dieser Bedienungsanleitung,
auf der Stichsäge oder auf der Verpackung verwendet.
Dieses Symbol weist auf nützliche Zusatzinformationen zum
Zusammenbau oder zur Verwendung hin.
Konformitätserklärung (siehe Kapitel „Konformitätserklärung"):
Mit diesem Symbol gekennzeichnete Produkte erfüllen alle
anzuwendenden Gemeinschaftsvorschriften des Europäischen
Wirtschaftsraums.
Lesen Sie die Bedienungsanleitung.
Tragen Sie eine Schutzbrille.
Tragen Sie eine Staubschutzmaske.
Tragen Sie Gehörschutz.
Allgemeines
7
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Walter WW-AST/20
- Seite 1 Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu dieser 20V Li-Ion Akku-Stichsäge (im Folgenden nur Stichsäge genannt). Sie enthält wichtige Informationen zur Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie die Stichsäge verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnungen.
- Seite 2 Allgemeines Setzen Sie den Akku keinen Temperaturen über 40 °C aus. Werfen Sie den Akku nicht ins Feuer. Es besteht Explosionsgefahr. Vermeiden Sie Wasserkontakt mit dem Akku. Werfen Sie den Akku nicht ins Wasser. Es besteht Kurzschlussgefahr. Die Stichsäge wird mit einem Li-Ion Akku betrieben. LI-ION AKKU Die Stichsäge verfügt über 4 Pendelstufen.
-
Seite 3: Bestimmungsgemäßer Gebrauch
Sicherheit Sicherheit Bestimmungsgemäßer Gebrauch Die Stichsäge ist ausschließlich für den Privatanwender im Hobby- und Do-it- yourself-Bereich für folgende Zwecke geeignet: • für kurvige und gerade Schnitte in Holz, Metall, Kunststoff und Gummi, • für Winkelschnitte bis 45° in Holz, Metall, Kunststoff und Gummi, •... -
Seite 4: Allgemeine Sicherheitshinweise Für Elektrowerkzeuge
Sicherheit Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). - Seite 5 Sicherheit c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen.
- Seite 6 Sicherheit d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
- Seite 7 Sicherheit e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
-
Seite 8: Spezielle Sicherheitshinweise Für Stichsägen
Sicherheit Service a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Spezielle Sicherheitshinweise für Stichsägen − Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. -
Seite 9: Zusätzliche Sicherheitshinweise Für Ladegeräte
Sicherheit − Achten Sie vor dem Sägen auf Nägel oder ähnliche harte Teile im Werkstück. Es kann zu starker Hebelwirkung oder zum Festfressen des Sägeblattes kommen. Sichern Sie sich einen festen Stand und halten Sie die Säge stets mit beiden Händen. −... - Seite 10 Sicherheit b) Lesen Sie vor der Verwendung des Ladegerätes alle Anweisungen und Vorsichtsmaßnahmen zum Ladegerät und Akku-Pack. Hinweise befinden sich unter anderem in dieser Anleitung und auf dem Gerät selbst. c) Prüfen Sie das Ladegerät regelmäßig auf Schäden, insbesondere das Verbindungskabel und das Gehäuse. Ein beschädigtes Batterieladegerät darf erst wieder benutzt werden, nachdem es repariert wurde.
- Seite 11 Vor der Inbetriebnahme m) Versuchen Sie nicht, den Akku-Pack mit einem anderen Ladegerät als mit dem mitgelieferten aufzuladen. Das mit diesem Elektrowerkzeug gelieferte Ladegerät und der Akku-Pack müssen zusammen benutzt werden. n) Verwenden Sie das Ladegerät nur zum Aufladen des Akku- Packs.
-
Seite 12: Akku Aufladen
Vor der Inbetriebnahme Akku aufladen Für den Kauf sind die Akkus nur gering vorgeladen. Laden Sie daher die Akkus vor der ersten Nutzung. Die Akkuleistung wird über die Akkustatus-Anzeige angezeigt, wenn Sie die danebenliegende Anzeigetaste drücken. Wenn in der Akkustatus-Anzeige nur noch eine LED leuchtet, entspricht das einer Akkuleistung von ca. -
Seite 13: Einsetzen Des Sägeblatts
Vor der Inbetriebnahme Einsetzen des Sägeblatts WARNUNG! Verletzungsgefahr! Das eingespannte Sägeblatt erhitzt sich während des Betriebs. Berühren Sie das Sägeblatt nicht, bis es wieder abgekühlt ist. 1. Wählen Sie ein Sägeblatt oder passend zu dem zu bearbeitenden Material aus. 2. Klappen Sie den Sägeblattschutz nach oben (siehe Abb. -
Seite 14: Parallelführung Anbringen
Bedienung Absaugadapter anstecken Schließen Sie einen geeigneten Staubsauger an den Absaugadapter der Stichsäge an, bevor Sie die Stichsäge verwenden. HINWEIS! Das erste Anstecken des Absaugadapters kann bei einem Arbeitswinkel von 45° schwerfällig sein. 1. Stecken Sie den Absaugadapter in die Vorrichtung der Fußplatte (siehe Abb. -
Seite 15: Stichsäge Einschalten
Bedienung Material Pendelhub Holz 2–3 Kunststoff 1–2 Stahl Keramik Gummi Stichsäge einschalten WARNUNG! Verletzungsgefahr! Führen Sie die Stichsäge vor dem Einschalten so nah wie möglich an das zu bearbeitende Werkstück heran. 1. Drücken Sie die Einschaltsperre und halten Sie diese gedrückt (siehe Abb. F). 2. -
Seite 16: Wartung Und Pflege
Wartung und Pflege Wartung und Pflege Achse der Führungsrolle ölen − Ölen Sie die Achse der Führungsrolle regelmäßig. Reinigen − Reinigen Sie das Gehäuse mit einem weichen Tuch oder Pinsel. − Reinigen Sie auch die Lüftungsschlitze und den Bereich der Werkzeugaufnahme. −... -
Seite 17: Technische Daten
Technische Daten Technische Daten Stichsäge Modell: WW-AST/20 Schutzklasse: Artikelnummer: 55833 Hubzahl: 2400 min Hublänge: 25 mm Max. Schnitttiefe: Holz 80 mm; Unlegierter Stahl 3 mm Akku 3,0 Ah Spannung: 20 V Kapazität: 3000 mAh Typ: Lithium-Ionen-Akku (Li-Ion) Schnellladegerät Schutzklasse: Versorgungsspannung: 100–240 V~;... - Seite 18 Geräusch-/Vibrationsinformation Bitte berücksichtigen Sie bei den zuverlässigen Arbeitsplatzwerten auch mögliche Abweichungen in den nationalen Regelungen. Die oben genannten Informationen ermöglichen dem Anwender jedoch, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen. • Schwingungsemissionswert, Holzbrett a 9,683 m/s² h, B • Schwingungsemissionswert, Metallblech, a 11,18 m/s²...
-
Seite 19: Verpackung Entsorgen
Entsorgung Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung. Stichsäge entsorgen Entsorgen Sie die Stichsäge entsprechend den in Ihrem Land geltenden Vorschriften. Altgeräte dürfen nicht in den Hausmüll! Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. -
Seite 20: Konformitätserklärung
Konformitätserklärung Konformitätserklärung...
