Funk-Jalousie- und
Rollladen-Aktor
FJ62NP-230 V
Diese Geräte dürfen nur durch eine
Elektrofachkraft installiert werden,
andernfalls besteht Brandgefahr oder
Gefahr eines elektrischen Schlages!
Temperatur an der Einbaustelle:
-20°C bis +50°C.
Lagertemperatur: -25°C bis +70°C.
Relative Luftfeuchte:
Jahresmittelwert <75%.

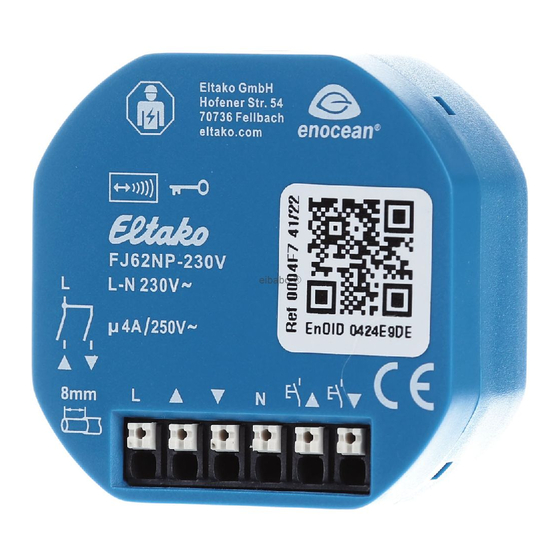

Funk-Jalousie- und Rollladen-Aktor
1+1 Schließer 4 A/250V AC, nicht
potenzialfrei, für einen Beschattungs-
elemente-Motor 230 V AC. Stand-by-
Verlust nur 0,6 Watt. Für Einbaumontage.
49x51mm, 20 mm tief.
Die Anschlussklemmen sind Steckklemmen
für Leiterquerschnitte von 0,2 mm² bis
2,5 mm².
Mit der komfortablen Tipp-Technik
können bis zu 32 Funk-Universaltaster,
Funk-Richtungstaster und Funk-Zentral-
steuertaster eingelernt werden.
Kontaktschaltung im Nulldurchgang.
Bidirektionaler Funk aktivierbar.
Versorgungs-, Schalt- und Steuerspannung
örtlich 230V.
Beim Ausfall der Versorgungsspannung
wird definiert ausgeschaltet.
Zusätzlich zum Funk-Steuereingang über
eine innenliegende Antenne kann dieser
Funk-Aktor auch mit einem eventuell
davor montierten konventionellen Steuer-
taster örtlich gesteuert werden.
Entweder getrennte örtliche Steuerein-
gänge für Auf und Ab als Richtungstaster,
oder diese zwei Eingänge werden ge-
brückt und mit einem Einzeltaster als
Universaltaster gesteuert. Dann erfolgt
die Richtungsänderung durch eine
Unterbrechung der Ansteuerung.
Ein Glimmlampenstrom ist nicht zuge-
lassen.
E k hl i F kt t
lassen.
Es kann sowohl ein Funktaster mit der
Funktion 'Auf, Halt, Ab, Halt' als Universal-
taster wie der örtliche Taster eingelernt
werden als auch ein Funktaster wie ein
Rollladen-Doppeltaster als Richtungs-
taster mit oben drücken 'Auf' und unten
drücken 'Ab'. Kurzes Tippen unterbricht
die Bewegung sofort. Außerdem Zentral-
steuertaster ohne Priorität einlernbar.
Es kann eine Tipp-Wendefunktion aktiviert
werden: Universaltaster, Richtungstaster
und der örtliche Taster wirken zunächst
statisch und lassen so das Wenden von
Jalousien zu.
Erst nach Ansteuerung >1 Sekunde wird
auf dynamisch umgeschaltet.
Bei Steuerung über die GFVS-Software
können Fahrbefehle für 'Auf' und 'Ab' mit
der exakten Fahrzeitangabe gestartet
werden. Da der Aktor nach jeder Aktivität,
auch bei durch Taster ausgelöstes Fahren,
exakt die gefahrene Zeit zurückmeldet,
wird die Position der Beschattung in der
GFVS-Software immer korrekt angezeigt.
Bei Erreichen der Endlagen oben und
unten wird die Position automatisch
synchronisiert.
Wird ein Funk-Fensterkontakt eingelernt,
ist bei geöffnetem Fenster bzw. geöffneter
Türe ein Aussperrschutz eingerichtet,
welcher Zentral-Ab-, Schaltuhr-Ab- und
GFVS-Ab-Befehle verhindert.

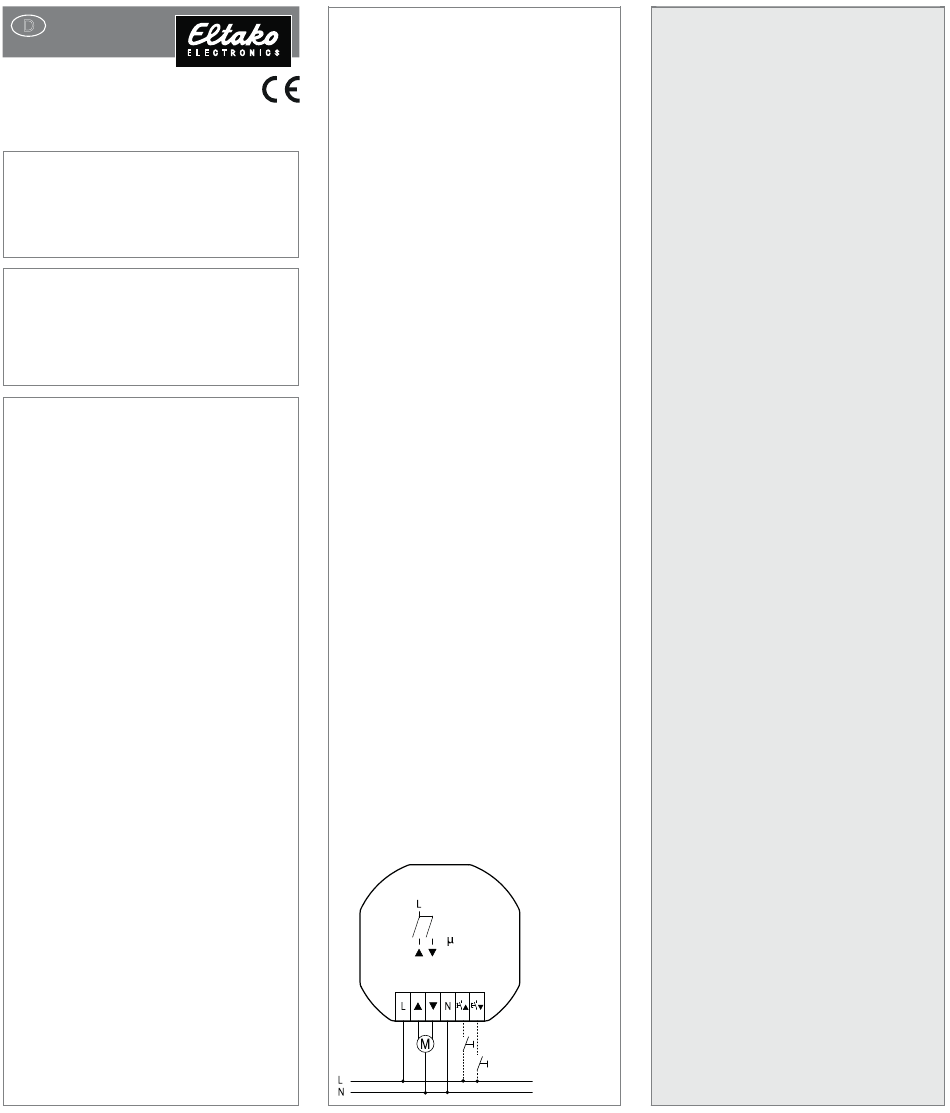

Anschlussbeispiel
it d
Inbetriebnahme:
Nach dem Zuschalten der Versorgungs-
spannung ist der Lernmodus auto-
matisch für 2 Minuten aktiv, wenn der
Speicherinhalt leer ist (Auslieferzustand)
bzw. der Lernmodus nicht gesperrt wurde.
Mit einem kurzen 'Ab, Halt' wird die Ein-
lernbereitschaft signalisiert.
Erfolgt 2 Minuten lang keine Aktion, wird
der Lernmodus automatisch beendet.
Dies wird mit einem kurzen 'Ab, Halt'
signalisiert.
Sensoren einlernen:
Universaltaster: 3-mal kurz tippen;
Richtungstaster: 4-mal kurz tippen;
Richtungstaster oben 'Auf' und unten
'Ab' bzw. jeweils 'Halt';
Richtungstaster werden beim Tasten
oben oder unten automatisch komplett
eingelernt.
Zentralsteuertaster Auf: 5-mal kurz
tippen;
Zentralsteuertaster Ab: 6-mal kurz
tippen;
Fensterkontakt FTK, FTKB: (EEP:
D5-00-01) sowie FTKE: Fenster 4-mal
kurz schließen und öffnen;
(Fenster schließen -> öffnen -> schließen
-> öffnen -> schließen -> öffnen->
schließen -> öffnen)
Funk-Fenstergriffsensor FFG7B:
(EEP: A5-14-09)
Funk-Fenster-Türkontakt FTKB-hg:
(EEP: A5-14-0A)
Funk-Schaltuhr FSU55D, FSU65D:
(EEP: A5-38-08)
Ein-Befehl = Auf, Aus-Befehl = Ab
GFVS: (EEP: A5-3F-7F)
Beim Einlernen werden die Bestäti-
gungs- Telegramme automatisch einge-
schaltet und gesendet. Der Lernmodus
wird hierbei automatisch gesperrt.
Nach dem Einlernen eines Tasters wird dies
mit einem kurzen 'Ab, Halt' bestätigt, der
Lernmodus ist für weitere 2 Minuten aktiv.
Um versehentliches Einlernen zu ver-
hindern, wird der Lernmodus auto-
matisch 2 Minuten nach dem letzten
Einlernen gesperrt, wenn bereits ein
Universal- oder Richtungstaster einge-
lernt wurde. Dies wird mit einem
2 maligen kurzen 'Ab Halt' signalisiert
