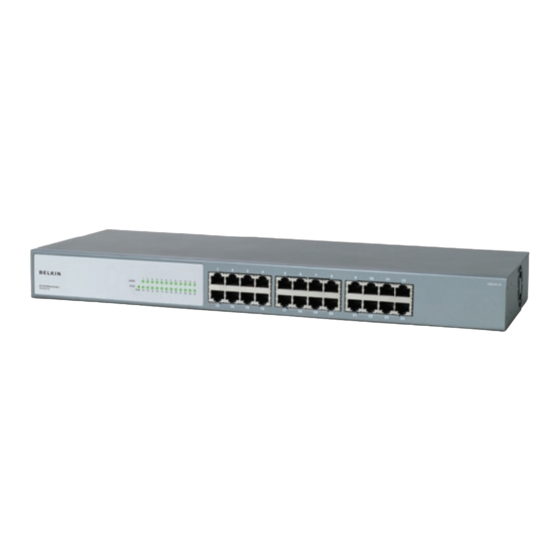

- Seite 41 16-Port 10/100 Netzwerk-Switch 24-Port 10/100 Netzwerk-Switch Große Dateien bei höheren Geschwindigkeiten und mit maximaler Effizienz gemeinsam nutzen Benutzerhandbuch Connect F5D5131ea16 F5D5131ea24 Downloaded from www.Manualslib.com manuals search engine...
- Seite 42 Inhaltsverzeichnis 1 Einleitung .......................... Merkmale ........................Verpackungsinhalt ....................2 Übersicht über den Switch ................. 3 Anschluss der Netzwerkgeräte an den Switch ........4 Anwendungen ....................... 5 Platzierung des Switches ..................6 Technische Daten ...................... 7 Fehlerbehebung ......................8 Informationen ......................Downloaded from www.Manualslib.com manuals search engine...
-
Seite 43: Einleitung
Einleitung Wir beglückwünschen Sie zum Kauf dieses hochwertigen 16- bzw. 24-Port Netzwerk-Switches von Belkin. Der Switch ist abwärtskompatibel zu Netzwerken mit einer Datenrate von 10 Mbit/s und ist deshalb gut zur Aufrüstung von gewöhnlichen Ethernet-Netzwerken zu Fast Ethernet- Netzwerken mit einer Datenrate von 100 Mbit/s geeignet. Der Switch verfügt über dedizierte Verbindungen für alle angeschlossenen PCs oder... -
Seite 44: Merkmale
Übersicht über den Switch Einleitung Merkmale • Dedizierte Hi-Speed 10/100 Ethernet-Ports – 16 Ports (Belkin 16-Port 10/100 Netzwerk-Switch F5D5131-16) – 24 Ports (Belkin 24-Port 10/100 Netzwerk-Switch F5D5131-24) • Standards – IEEE 802.3u 100Base-Tx – IEEE 802.3 10Base-T • 1-HE-Gehäuse zum Aufstellen auf dem Schreibtisch oder Anbringen in einem 19-Zoll-Rack •... -
Seite 45: Led-Anzeigen Der Vorderseite
Übersicht über den Switch LED-Anzeigen der Vorderseite Zur Übersicht über Verbindungsgeschwindigkeit und Verbindung/Aktivität sind Belkin 16- und 24-Port 10/100 Netzwerk-Switches mit zwei Reihen LED-Anzeigen ausgestattet und verfügen zudem über eine separate Betriebsanzeige. � � � � � � � �... -
Seite 46: Anschluss Der Netzwerkgeräte An Den Switch
Anschluss der Netzwerkgeräte an den Switch Anschluss des Switches an die Computer Fahren Sie alle Computer und Geräte herunter, und unterbrechen Sie die Stromversorgung. Schließen Sie jeweils ein Ende des CAT5e- oder CAT6 Ethernet-Kabels an die Netzwerkkarte des Computers und das andere Kabelende an eine der nummerierten Schnittstellen an der Vorderseite des Switches an. - Seite 47 Anschluss der Netzwerkgeräte an den Switch Anschluss Ihres Switches an einen anderen Switch Schließen Sie ein Ende eines CAT5e- oder CAT6-Kabels an einen der nummerierten Ports an der Vorderseite des Switches an und das andere Ende an einen der nummerierten Ports des anderen Switches, den Sie für eine Verbindung oder zum Kaskadieren nutzen wollen, an.
-
Seite 48: Anwendungen
Platzierung des Switches Anwendungen Der Switch unterteilt Ihr Netzwerk in verschiedene Segmente, wodurch Bandbreite und Durchsatz erheblich verhöht werden. Jeder Port am Switch kann zum Anschluss eines beliebigen Ethernet-, Fast Ethernet-, oder Gigabit Ethernet-Geräts verwendet werden, z. B. für andere Switches oder Server-Netzwerkadapter. - Seite 49 Platzierung des Switches Die Switches können auf einer ebenen Oberfläche aufgestellt oder in einem 19-Zoll-Rack angebracht werden. Aufstellung auf einer ebenen Oberfläche Bringen Sie die vier mit dem Switch mitgelieferten Gummifüße an den markierten Stellen in den Ecken der Unterseite des Switches an. Stellen Sie sicher, dass der Switch an einer Stelle mit angemessener Belüftung aufgestellt wird.
-
Seite 50: Technische Daten
Technische Daten Physische Merkmale Physische Merkmale Normerfüllung IEEE Std 802.3-2002 Datenrate 10- und 100 Mbit/s Kommunikationsmodus Voll- oder Halbduplex bei 10/100 Mbit/s Unterstützte Medien 10Base-T: 100-Ohm CAT3 oder besseres verdrilltes Leitungspaar 100Base- Tx: 100-Ohm CAT5 oder besseres verdrilltes Leitungspaar Anzahl der Anschlüsse F5D5131-16: 16 RJ45 100Base-Tx Ports F5D5131-24: 24 RJ45 100Base-Tx Ports Anzeigefeld Betrieb... -
Seite 51: Switching-Eigenschaften
Technische Daten Switching-Eigenschaften Netzwerk-Bridging-Funktion Filtern, weiterleiten und lernen Switching-Methode Store-and-Forward (Speichern und weiterleiten) MAC-Adresstabelle F5D5131-16: 4 K Einträge F5D5131-24: 4 K Einträge Paketpuffer F5D5131-16: 256 Kb F5D5131-24: 256 Kb 11 11 Downloaded from www.Manualslib.com manuals search engine... -
Seite 52: Fehlerbehebung
Fehlerbehebung Switch-Anzeigen-Diagnose Fehler Betriebsanzeige leuchtet nach dem Einschalten nicht. Mögliche Ursachen DC-Netzteil ist möglicherweise defekt. Lösungsvorschläge • Stellen Sie sicher, dass es keine losen Verbindungen gibt • Schließen Sie ein anderes Gerät an die Steckdose an, um sie zu testen. •... -
Seite 53: Vor Dem Anruf
Nummer: 800-223-5546. Vor dem Anruf Schalten Sie Ihre Geräte, wenn möglich, ein, bevor Sie den technischen Support von Belkin anrufen. Benutzen Sie ein Telefon, das in der Nähe des Computers steht. Möglicherweise müssen Sie genaue Angaben während des Betriebs machen. -
Seite 54: Informationen
Informationen EMI-Zertifizierung FCC Klasse A Zertifizierung (USA) Dieses Gerät entspricht nachweislich den Grenzwerten für digitale Geräte der Klasse A gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte dienen dem angemessenen Schutz vor schädlicher Strahlung beim Betrieb von Geräten im Wohnbereich. Durch dieses Gerät wird hochfrequente Energie erzeugt, genutzt und unter Umständen abgestrahlt, und es kann daher bei nicht vorschriftsgemäßer Installation und Nutzung Funkstörungen verursachen. - Seite 55 Informationen Hochfrequenzstörung: • Grenzwerte der Klasse A entsprechend EN 55022:1998, IEC 60601-1-2 (EMV, Medizin) • Grenzwerte der Klasse A für Oberschwingungsströme entsprechend EN 61000-3-2/1995 • Begrenzung von Spannungsschwankungen und Flicker in Niederspann ungsversorgungsnetzen gemäß EN 61000-3-3/1995 Störfestigkeit: • Standard der Produktfamilie gemäß EN 55024:1998 •...
- Seite 56 Informationen Sicherheitsnormerfüllung Lesen Sie sich bitte vor der Installation des Switches die folgenden Sicherheitshinweise genau durch: Achtung: Stecken Sie keinen Telefonstecker in einen RJ45-Port. Dadurch kann das Gerät beschädigt werden. Achtung: Dieses Produkt enthält keine Komponenten, die benutzerseitig gewartet werden können. Achtung:Wenn das Gerät an eine Steckdose angeschlossen wird, muss der Masseanschluss am dreipoligen Netzstecker mit Schutzerde verbunden werden, um elektrische Gefahren zu vermeiden und die internationalen...
- Seite 57 Was wird durch diese Garantie nicht abgedeckt? Alle oben genannten Garantien verlieren ihre Gültigkeit, wenn das Belkin- Produkt der Belkin Corporation auf Anfrage nicht auf Kosten des Käufers zur Überprüfung zur Verfügung gestellt wird, oder wenn die Belkin Corporation feststellt, dass das Belkin-Produkt nicht unordnungsgemäß...
- Seite 58 Informationen Die Belkin Corporation behält sich vor, das beschädigte Belkin-Produkt zu überprüfen. Alle Kosten, die beim Versand des Belkin-Produkts an die Belkin Corporation zum Zweck der Überprüfung entstehen, sind vollständig durch den Käufer zu tragen. Wenn Belkin nach eigenem Ermessen entscheidet, dass es unpraktisch ist, das beschädigte Gerät an die Belkin Corporation zu schicken, kann Belkin nach eigenem Ermessen eine Reparaturstelle damit beauftragen, das Gerät zu überprüfen und...
- Seite 59 Informationen Die folgenden Hinweise beziehen sich nur auf EU-Mitgliedstaaten: Dieses Symbol zeigt an, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Wenn Sie dieses Produkt ordnungsgemäß entsorgen, vermeiden Sie Umwelt- und Gesundheitsschäden, die durch unsachgemäße Entsorgung dieses Produkts verursacht werden können. Weitere Informationen darüber, wo Sie alte Elektrogeräte zum Recyceln abgeben können, erhalten Sie bei den örtlichen Behörden, Wertstoffhöfen oder dort, wo Sie das Gerät erworben haben.
- Seite 60 +34 9 02 02 00 34 Fax +46 (0) 8 5229 1874 Fax Technischer Support Europa: 00 800 223 55 460 © 2006 Belkin Corporation. Alle Rechte vorbehalten. Alle Produktnamen sind eingetragene Marken der angegebenen Hersteller. P74504eiA Downloaded from www.Manualslib.com...
