PAPERFOX EVV-3 Betriebsanleitung
Kantenschutzwinkelschneidegerät
Verwandte Anleitungen für PAPERFOX EVV-3
Inhaltszusammenfassung für PAPERFOX EVV-3

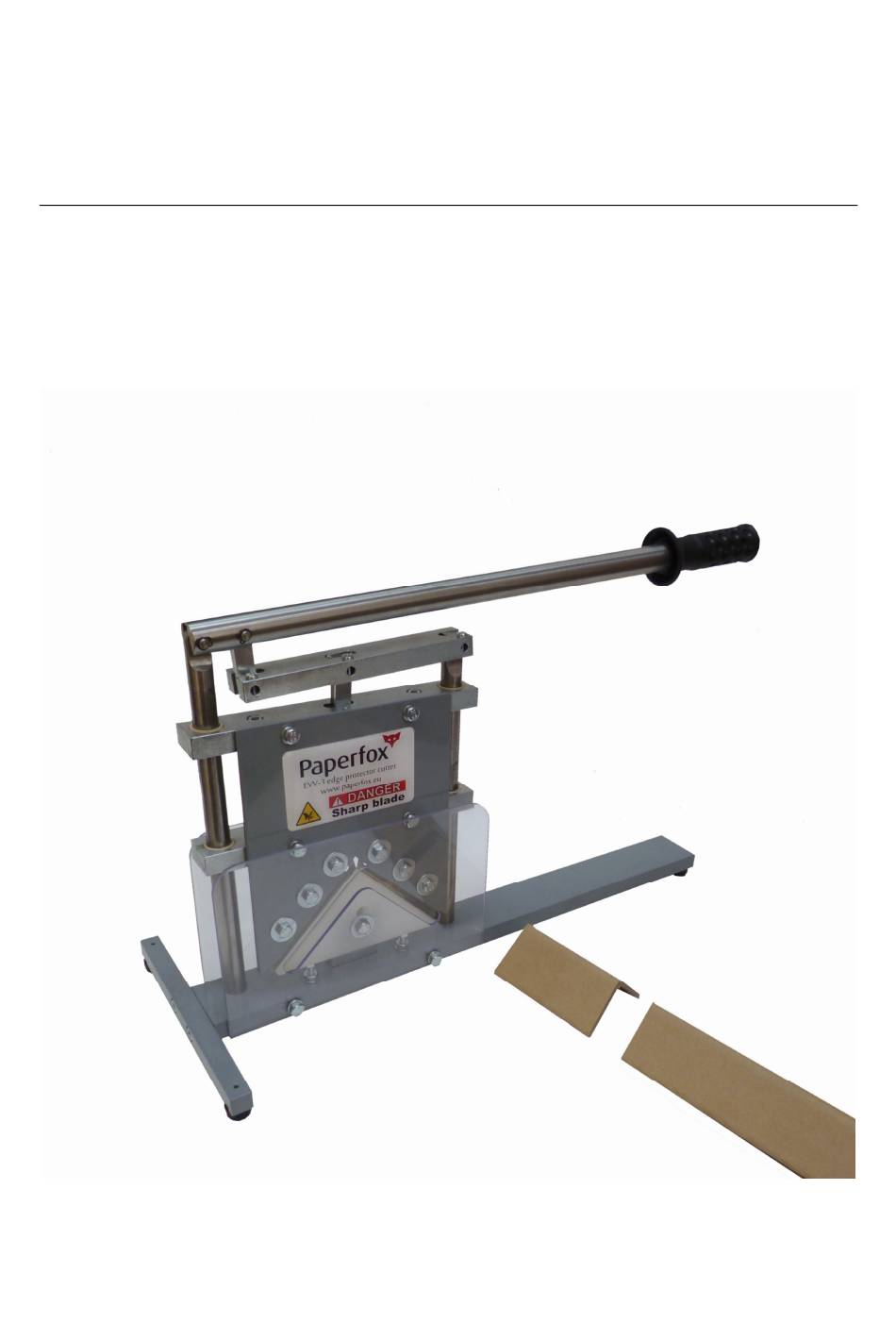

- Seite 1 Paperfox EVV-3 Kantenschutzwinkelschneidegerät Betriebsanleitung Letzte Änderung: 04.mar.2018...
-
Seite 2: Sicherheitshinweise
• Um das Verletzungsrisiko zu reduzieren, benutzen Sie das Gerät nicht in der Nähe • von Kindern. Es gibt scharfe Klingen in der EVV-3 die zu Verletzungen führen können. • Die Einstellungen und Messerwechsel sollten von qualifizierter Person durchgeführt •... - Seite 3 Paperfox EVV-3 Kantenschutzwinkelschneidegerät - Betriebsanleitung Aufbau des EVV-3 Kantenschutzwinkelschneidegerät Gummigriff Messerhalter Befestigungsschrauben Messerhalter Plates Messer Befestigungsschrauben Messer Maschine Gestell Transparente Kunststoffschutzabdeckung Schneideplatte Einsellungsschrauben Schneideplatte Befestigungsschrauben Fuß Schneideplatte Fuß Befestigungsschrauben www.paperfox.eu...
- Seite 4 EVV-3 durch die Schlitze der transparenten Kunststoffschutzabdeckung. Drücken Sie den Griff. Die Werkseinstellung des EVV-3 ist geeignet für den meisten Schneidbedarf, aber wenn Sie nicht mit dem Schneidergebnis nicht zufrieden sind, können Sie die Schneidplatte einstellen. Ersetzung oder Einstellung der Schneideplatte Nach langem Gebrauch die Schneidplatte sollte so eingestellt oder ersetzt werden.
- Seite 5 Paperfox EVV-3 Kantenschutzwinkelschneidegerät - Betriebsanleitung Handgriff nach unten drücken, die Kante der Messer sollte die Schneideplatte berühren. Danach fixieren die Schneidplatte Befestigungsschraube. Einen Testschnitt, und wenn es notwendig ist, stellen Sie noch die Schneideplatte Einstellschrauben. Wenn die Schnittqualität geeignet ist, dann sichern Sie die Schneidplatte Stellschrauben mit Muttern.
- Seite 6 Paperfox EVV-3 Kantenschutzwinkelschneidegerät - Betriebsanleitung Wenn einem Schraubstock nicht verfügbar ist, können Sie auch den Messerhalter auf dem EVV-3 montieren. Messerhalter Schrauben Messerhalter (umgekehrt montiert) Messer Schrauben (2db M6x16 sechkannt) Nicht befestigen. Legen Sie den Kantenschutz auf eine stabile, flache Tischplatte, damit er beim Klingenwechsel nicht umkippt.
- Seite 7 Überlappung zu groß ist, kann das zu schneidende Material zwischen den beiden Messern eingeklemmt werden, was die Schnittqualität beeinträchtigen und das Messer brechen kann. Messerhalte Messer Überlappung M6x16 Schraube Montieren Sie den Messerhalter in normale Position auf der EVV-3. Vergessen Sie nicht die Scherheitsabdeckung aufmontieren. www.paperfox.eu...
