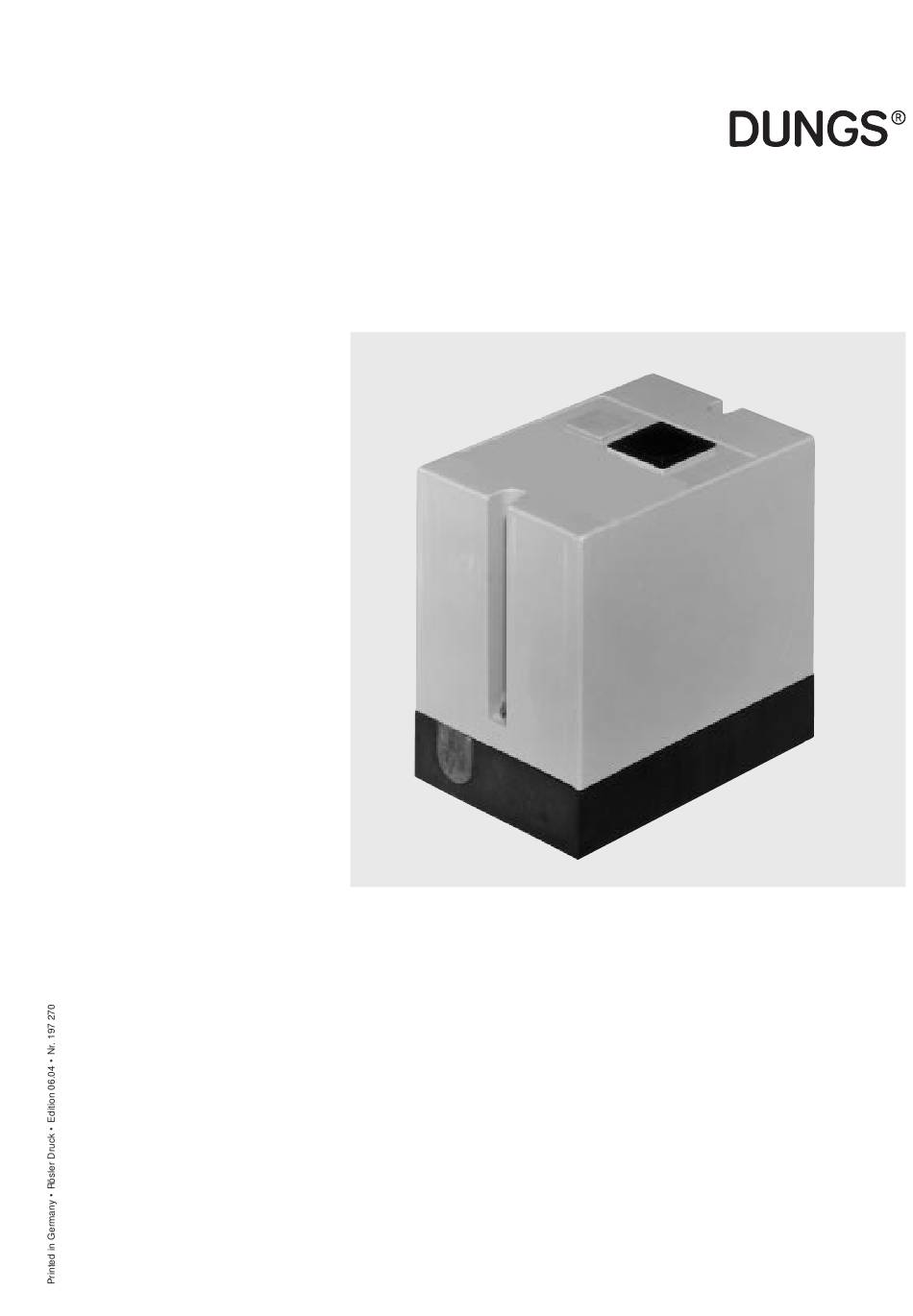

Dungs DGAI.131F Bedienungsanleitung
Gasfeuerungsautomat mit zündelektronik für gasbrenner ohne gebläse
Quicklinks
1 ... 4
Gasfeuerungsautomat
mit Zündelektronik für
Gasbrenner ohne Gebläse
DGAI. 131F
1.35
Technik
Der DGAI. 131F ist ein Gasfeuerungs-
automat nach EN 298 mit folgenden
Merkmalen:
• Flammenüberwachung nach dem
Ionisationsprinzip
• Programmablaufsteuerung durch
elektronische Zeitglieder
• Elektronische Zündung mit Zünd-
übertrager DZÜ 2
• Zündung und Flammenüberwa-
chung mit gemeinsamer Elektrode
oder mit getrennter Zünd- und
lonisationselektrode
• Gesamte Schaltung auf einer
Leiterplatte
• Optische Störanzeige
• Fernentriegelung
Anwendung
Der Gasfeuerungsautomat ist zur Zün-
dung und Überwachung von Gasbren-
nern ohne Gebläse für intermittieren-
den Betrieb mit Leistungen bis 350 kW
- besonders für Direktzündung auf Edel-
stahlbrenner - geeignet.
Zulassungen
EG-Baumusterprüfbescheinigung
nach EG-Gasgeräterichtlinie:
DGAI. 131F
CE-0085 AR 0399
EG-Baumusterprüfbescheinigung
nach EG-Druckgeräterichtlinie:
DGAI. 131F
CE0036
Zulassungen in weiteren wichtigen
Gasverbrauchsländern.
Verwandte Anleitungen für Dungs DGAI.131F
Inhaltszusammenfassung für Dungs DGAI.131F
- Seite 1 Gasfeuerungsautomat mit Zündelektronik für Gasbrenner ohne Gebläse DGAI. 131F 1.35 Technik Anwendung Der DGAI. 131F ist ein Gasfeuerungs- Der Gasfeuerungsautomat ist zur Zün- automat nach EN 298 mit folgenden dung und Überwachung von Gasbren- Merkmalen: nern ohne Gebläse für intermittieren- den Betrieb mit Leistungen bis 350 kW •...
- Seite 2 • dem Steuerteil für den Programm- ablauf • dem Flammenwächter nach dem lonisationsprinzip • der Zündelektronik mit • dem externen, auf die Zünd- /loni- sationselektrode zusteckenden, DUNGS-Zündübertrager DZÜ 2. Funktion Bei Wärmeanforderung des Reglers Geräte- Sicherheits- Ansteuerung für Zündung erhält das Gasmagnetventil Span- Übersicht...
- Seite 3 Ionisations-Flammenüberwachung Funktions- und Programmablauf Anschlußplan DGAI. 131F Eine lonisationselektrode dient als Sonde in der Flamme, der Brenner- Anlauf nach Regelschaltung, mit Flammenbildung mund üblicherweise als Masse. Regler Zündung Es ist darauf zu achten, daß am Bren- Gasventil ~(AC)50 Hz 220 V Flammensignal nermund eine gute Flammenhaftung Störverriegelung...
- Seite 4 DZÜ 2 146 040 länge 900 mm) Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Hausadresse Briefadresse Karl Dungs GmbH & Co. KG Karl Dungs GmbH & Co. KG Siemensstraße 6-10 Postfach 12 29 D-73660 Urbach, Germany D-73602 Schorndorf, Germany Telefon +49 (0)7181-804-0 e-mail info@dungs.com...
