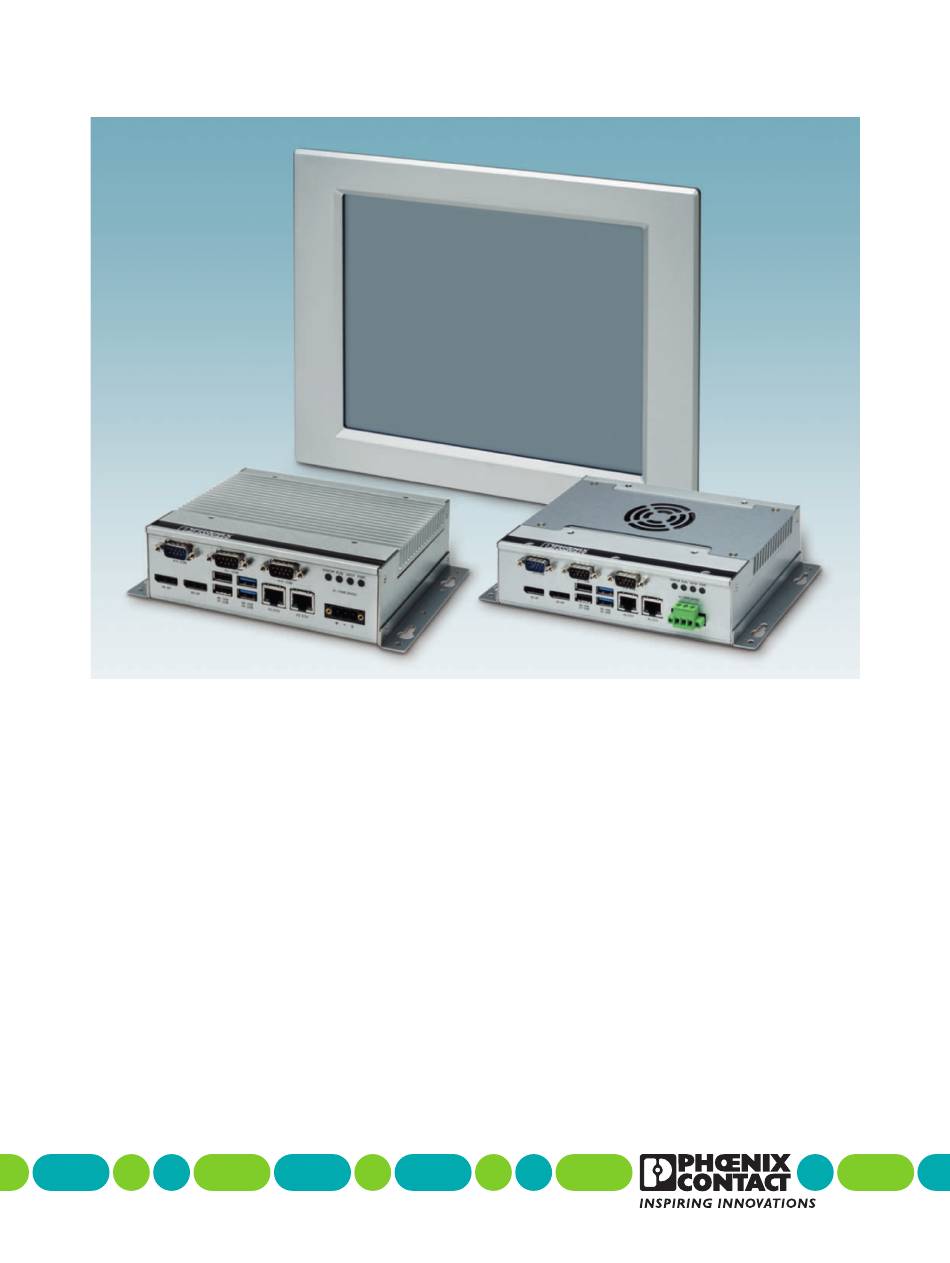

- Seite 1 Konfigurierbare Industrie-PCs Basicline 2 Anwenderhandbuch UM DE BL2 1000/2000/7000...
- Seite 2 Artikel-Nr. BL2 BPC 1000 2404777 BL2 PPC 1000 2404845 BL2 BPC 2000 2404844 BL2 PPC 2000 2404846 BL2 BPC 7000 1016240 BL2 PPC 7000 1016236 PHOENIX CONTACT GmbH & Co. KG • Flachsmarktstraße 8 • 32825 Blomberg • Germany phoenixcontact.com...
-
Seite 3: Inhaltsverzeichnis
Wartung ............................17 Wartungsklappe ....................17 5.1.1 Wartungsklappe (BL2 BPC ...) .............17 5.1.2 Wartungsklappe (BL2 PPC ...) .............18 Batterie der Echtzeituhr ..................18 5.2.1 Batterieentsorgung ................20 Einstellungen für CMOS/UEFI zurücksetzen ............20 Massenspeicher ....................21 UEFI ........................22 Technischer Anhang.........................23 Technische Daten....................23 1/36 3799_de_D PHOENIX CONTACT... - Seite 4 BL2 ...1000/2000/7000 Anhänge ...........................29 Abbildungsverzeichnis..................29 Tabellenverzeichnis.................... 31 Stichwortverzeichnis................... 33 2/36 PHOENIX CONTACT 3799_de_D...
-
Seite 5: Zu Ihrer Sicherheit
Die Verwendung der in diesem Handbuch beschriebenen Produkte ist ausschließlich durch Elektrofachkräfte oder von Elektrofachkräften unterwiesene Personen vorgesehen. Die An- wender müssen vertraut sein mit den einschlägigen Sicherheitskonzepten zur Automatisie- rungstechnik sowie den geltenden Normen und sonstigen Vorschriften. 3/36 3799_de_D PHOENIX CONTACT... -
Seite 6: Einsatzbereich Der Produkte
Änderungen oder Modifikationen an der Hard- und Software des Geräts sind nicht zulässig. Unsachgemäße Arbeiten oder Veränderungen am Gerät können Ihre Sicherheit gefährden oder das Gerät beschädigen. Sie dürfen das Gerät nicht reparieren. Wenn das Gerät einen Defekt hat, wenden Sie sich an Phoenix Contact. 4/36 PHOENIX CONTACT... -
Seite 7: Übersicht Und Bestelldaten
Adapter, DisplayPort-zu-VGA-Videoadapter DP TO VGA ADPTR 2400173 Adapter, DisplayPort-zu-DVI-i-Videoadapter DP to DVI ADPTR 2400174 Kabel, DisplayPort-zu-DisplayPort, 2 m VL 2.0M DP CABLE 2404774 Zu verfügbarem Zubehör siehe phoenixcontact.net/products Ersatzteile Beschreibung Artikel-Nr. Steckverbinder, Leiterplattensteckverbinder MSTB 2,5/ 3-STF-5,08 1777992 5/36 3799_de_D PHOENIX CONTACT... - Seite 8 BL2 ...1000/2000/7000 6/36 PHOENIX CONTACT 3799_de_D...
-
Seite 9: Einbau
Kühlung gewährleistet ist. ACHTUNG: Bei Überschreitung der Systemtemperaturgrenzen kann es zur Leistungsverringerung einzelner oder aller Komponenten kommen. Daher ist es wichtig, dass die Temperatur in der Installationsumgebung innerhalb der Systemtemperaturgrenzen des BL2 ...1000/2000/7000 gehalten wird. 7/36 3799_de_D PHOENIX CONTACT... -
Seite 10: Wandmontage (Bl2 Bpc
BL2 BPC ... sicher an der Wand an. Achten Sie darauf, dass die Befestigungsteile im schmalen Bereich der Bohrung eingerastet sind. Ausbau Trennen Sie die Stromversorgung und die Verkabelung des IPC. Lösen und entfernen Sie die Schrauben, die den IPC an der Montagefläche halten. 8/36 PHOENIX CONTACT 3799_de_D... -
Seite 11: Tragschienenmontage (Bl2 Bpc
Gerät bis zum Einrasten nach innen. Sichern Sie das Gerät mit Befestigungsklemmen an der Schiene. Soll das Gerät entfernt werden, lösen Sie die Arretierung mit einem Schraubendreher und schwenken Sie das Gerät von der Tragschiene weg. 9/36 3799_de_D PHOENIX CONTACT... -
Seite 12: Frontplattenmontage (Bl2 Ppc
Dichtung (1) richtig in der Nut sitzt und an der Wand anliegt. Platzieren Sie die Klemmen (2) von der Rückseite in den Schlitzen (3) am Display und schieben Sie die Klemme zur Verriegelung im Schlitz nach links. In jedem Schlitz muss eine Klemme angebracht werden. 10/36 PHOENIX CONTACT 3799_de_D... -
Seite 13: Schnittstellen
(siehe „Massenspeicher“ auf Seite 21). Externes Display Externe Displays können mit dem DP-Port des BL2 ...1000/2000/7000 verbunden werden. Der BL2 BPC ... unterstützt bis zu drei externe Displays, und der BL2 PPC ... unterstützt bis zu zwei externe Displays. 11/36 3799_de_D PHOENIX CONTACT... -
Seite 14: Netzanschluss
DIN EN 61131. Das Gerät ist ein Betriebsmittel der Schutzklasse I. Das UEFI ist auf „Boot on Power“ eingestellt, sodass das System sofort hochfahren kann, wenn der Leistungsverbinder eingesteckt wird. Diese Einstellung kann im UEFI geändert werden. 12/36 PHOENIX CONTACT 3799_de_D... -
Seite 15: Serielle Kommunikation
Die Stifte im D-SUB 9-Anschlussstecker haben abhängig von den Konfigurationseinstellungen unterschiedliche Funktionen. Tabelle 3-4 D-SUB 9-Anschlussbelegung D-SUB 9-Stift RS-232 RS-422 RS-485 TXD- TXD-/RXD- TXD+ TXD+/RXD+ RXD+ – RXD- – – – – – – – Ring Indicator – – 13/36 3799_de_D PHOENIX CONTACT... -
Seite 16: Antenne
Die Antenne wird mit einem Gewinde am BL2 ...1000/2000/7000 angebracht. Verlegen Sie das Antennenkabel bei externer Antennenmontage im Schaltschrank und sichern Sie es sachgemäß. ACHTUNG: Stellen Sie sicher, dass beim Anbringen der Bohrung für die Montage der Antenne keine Metallspäne in den Schaltschrank fallen. 14/36 PHOENIX CONTACT 3799_de_D... -
Seite 17: Betrieb
24 V DC liegen an, und der Hauptschalter ist eingeschaltet SATA Grün blinkend Zeigt Aktivität bei der Datenspeicherung (HDD oder SSD) an Für zukünftige Verwendung vorgesehen ERROR Orange Zeigt aktive Thermodrosselung des Prozessors an Zeigt Herunterfahren des Prozessors aufgrund von Überhitzung an 15/36 3799_de_D PHOENIX CONTACT... - Seite 18 BL2 ...1000/2000/7000 16/36 PHOENIX CONTACT 3799_de_D...
-
Seite 19: Wartung
Legen Sie das Gerät mit der Kühlkörperseite nach unten auf einer ebenen Fläche ab. Bild 5-1 Zugang zu Komponenten über die Wartungsklappe Lösen und entfernen Sie die vier Schrauben (1), die die Wartungsklappe (2) am Gehäuse sichern, und nehmen Sie die Wartungsklappe ab. 17/36 3799_de_D PHOENIX CONTACT... -
Seite 20: Wartungsklappe (Bl2 Ppc
Einstellungen des BL2 ...1000/2000/7000 auch dann aufrechterhalten werden, wenn das System nicht an eine 24-V-DC-Spannungsquelle angeschlossen ist. Wird die Spannungsversorgung bei entladener oder herausgenommener Batterie unterbrochen, gehen alle benutzerdefinierten UEFI-Einstellungen verloren, und beim erneuten Einschalten erscheint die Meldung „CMOS checksum error“ (CMOS-Prüfsummenfehler). 18/36 PHOENIX CONTACT 3799_de_D... - Seite 21 Während des Hochfahrens wird der Benutzer mit einer Meldung darüber informiert, dass CMOS und UEFI auf die Werkseinstellungen zurückgesetzt wurden. Drücken Sie beim Hochfahren die Taste <F2>, um zu den UEFI-Einstellungen zu gelangen (siehe „UEFI“ auf Seite 22). Aktualisieren Sie die UEFI-Konfiguration mit geeigneten benutzerdefinierten Einstellungen. 19/36 3799_de_D PHOENIX CONTACT...
-
Seite 22: Batterieentsorgung
Werkseinstellungen zurückgesetzt werden. ACHTUNG: Die Reset-Tasten für UEFI und BIOS dürfen nur durch erfahrene Benutzer oder nach ausdrücklicher Anweisung durch den Technischen Kundendienst von Phoenix Contact betätigt werden. Nach dem Reset müssen jegliche benutzerdefinierten Einstellungen im UEFI erneut konfiguriert werden. -
Seite 23: Massenspeicher
Wenn eine WLAN-Mini-PCI Karte installiert ist, muss das innere Kabel nicht getrennt werden, wenn das Handhaben der Seitenwand vorsichtig erfolgt. Entfernen Sie die drei Schrauben (6) über dem Etikett an der Oberseite des Kühlkörpers (7). 21/36 3799_de_D PHOENIX CONTACT... -
Seite 24: Uefi
Betriebssystem von einem USB-Laufwerk aus zu starten. Um das Schnellstartmenü zu öffnen, drücken Sie während des Systemstarts die Taste <F12>. Markieren Sie das gewünschte Gerät für den Systemstart. Drücken Sie die Eingabetaste, um den Boot-Vorgang zu starten. 22/36 PHOENIX CONTACT 3799_de_D... -
Seite 25: Technischer Anhang
Elektrische Daten Nennspannungsversorgung 24 V DC ±20 % Anschlusstyp COMBICON-Schraubstecker, abnehmbar Leiterquerschnitt 0,2 mm² … 2,5 mm² (24 AWG … 12 AWG) Anzugsmoment der Drahtklemmschraube 0,5 Nm … 0,6 Nm RTC-Batterie, typische Lebensdauer BR2032, 5 Jahre 23/36 3799_de_D PHOENIX CONTACT... - Seite 26 1,10 GHz 2,10 GHz 2,40 GHz Burst 2,50 GHz 2,90 GHz Cache 2 MB 2 MB 6 MB Anzahl der Kerne Anzahl der Threads Maximale Verlustleistung (TDP - Thermal Design Power) 25 W Anzahl der Speicherkanäle 24/36 PHOENIX CONTACT 3799_de_D...
- Seite 27 11,5 dBm (Kanal 11) 5 GHz (a) 12,5 dBm (Kanäle 36-165, 6-48 MBit/s) 12,0 dBm (Kanäle 36-165, 54 MBit/s) Stromaufnahme, Senden, typisch 2,4 GHz 310 mA ... 580 mA 5 GHz 380 mA ... 790 mA 25/36 3799_de_D PHOENIX CONTACT...
- Seite 28 Abmessungen des Einbauausschnitts (Breite × Höhe) 424,0 × 329,5 mm Äußere Abmessungen der Frontblende (Breite × Höhe × Tiefe) 452 × 357 × 86 mm Mechanische Prüfungen Schockprüfung nach IEC 60068-2-27 15g mit 11 ms Impuls Vibrationsfestigkeit nach EN 60068-2-6 26/36 PHOENIX CONTACT 3799_de_D...
- Seite 29 EN 61000-4-5:1995+ A1:2001 (Störfestigkeit gegen Stoßspannungen) EN 61000-4-6:1996+ A1:2001 (Störfestigkeit gegen leitungsgeführte Störgrößen) EN 61000-4-8:1993/A1:2001 (Störfestigkeit gegen Magnetfelder) EN 61000-4-11:2004 (Prüfungen der Störfestigkeit gegen Spannungseinbrüche, Kurzzeitunterbrechungen und Spannungsschwankungen) Zulassungen CE-Konform FCC Teil 15, Klasse A UL/cUL UL 61010 27/36 3799_de_D PHOENIX CONTACT...
- Seite 30 BL2 ...1000/2000/7000 28/36 PHOENIX CONTACT 3799_de_D...
-
Seite 31: B Anhänge
Section 5 Bild 5-1: Zugang zu Komponenten über die Wartungsklappe ......17 Bild 5-2: Zugang zu Komponenten durch Entfernung der Displayverkleidung ..18 Bild 5-3: Austausch der Batterie ................19 Bild 5-4: CMOS-Steckbrücken ................20 Bild 5-5: Austausch des Laufwerks ..............21 29/36 3799_de_D PHOENIX CONTACT... - Seite 32 BL2 ...1000/2000/7000 30/36 PHOENIX CONTACT 3799_de_D...
-
Seite 33: Tabellenverzeichnis
Tabellenverzeichnis Tabellenverzeichnis Section 3 Tabelle 3-1: Maße Display-Ausschnitt ..............10 Tabelle 3-2: Leistungsverbinder ................12 Tabelle 3-3: Kommunikationseinstellungen für RS-232/422/485 ......13 Tabelle 3-4: D-SUB 9-Anschlussbelegung ..............13 Section 4 Tabelle 4-1: LED-Anzeigen ..................15 31/36 3799_de_D PHOENIX CONTACT... - Seite 34 BL2 ...1000/2000/7000 32/36 PHOENIX CONTACT 3799_de_D...
-
Seite 35: Stichwortverzeichnis
Wandmontage (BL2 BPC ...)..........8 CMOS ................20 D-SUB 9-Anschlussbelegung ........13 Externes Display ............11 Festplatte ..............21 Frontplattenmontage (BL2 PPC ...) ......10 LEDs ................15 Massenspeicher............21 Maße Display-Ausschnitt ..........10 Montageart..............7 Ports................11 Schnittstellen..............11 Serielle Kommunikation ..........13 Sicherheit ...............3 Status-LED..............15 Tragschienenmontage (BL2 BPC ...) ......9 33/36 3799_de_D PHOENIX CONTACT... - Seite 36 BL2 ...1000/2000/7000 34/36 PHOENIX CONTACT 3799_de_D...
- Seite 37 Bitte beachten Sie folgende Hinweise Allgemeine Nutzungsbedingungen für Technische Dokumentation Phoenix Contact behält sich das Recht vor, die technische Dokumentation und die in den technischen Dokumentationen beschriebenen Produkte jederzeit ohne Vorankündigung zu ändern, zu korrigieren und/oder zu verbessern, soweit dies dem Anwender zumutbar ist.
-
Seite 38: So Erreichen Sie Uns
Wenn Sie Anregungen und Verbesserungsvorschläge zu Inhalt und Gestaltung unseres Handbuchs haben, würden wir uns freuen, wenn Sie uns Ihre Vorschläge zusenden an: tecdoc@phoenixcontact.com 36 / 36 PHOENIX CONTACT GmbH & Co. KG • Flachsmarktstraße 8 • 32825 Blomberg • Germany phoenixcontact.com...
