Anleitung BNG 4 deutsch
D
Verehrter Kunde,
bevor Sie das Blindnietgerät das erste Mal in Betrieb
nehmen, lesen Sie bitte die Anleitung und beachten
Sie die Bedienungs- und Wartungshinweise für den
Betrieb.
Bewahren Sie diese Anleitung bitte immer bei dem
Gerät auf.
1. Lieferumfang
1 Blindnietgerät
1 Stecknippel R 1/4"
3 Nieteinsätze
2 Werkzeugschlüssel
2. Technische Daten
max. zulässiger Arbeitsdruck
Luftverbrauch
max. Nietkapazität
empfohlener Schlauchinnendurchmesser
Vibration a w
Schalldurckpegel LPA
Schalleistungspegel LWA
Druckluftqualität:
Luftversorgung:
über eine Wartungseinheit mit
Filterdruckminderer und Nebelöler.
Leistungsgröße des Kompressors:
Fülleistung des Kompressors: ca. 250 l/min.
das entspricht einer Motorleistung von 2,2 kW.
Einstellwerte für das Arbeiten:
Eingestellter Arbeitsdruck am Druckminderer
oder Filterdruckminderer 4 bar.
Beachten Sie die Sicherheitsbestimmungen.
2
06.11.2001 10:20 Uhr
4 bar
1,81 l/min.
4,8 mm
10 mm
2,5 m/s
2
90 dB(A)
100 dB(A)
gereinigt und ölvernebelt.
Seite 2

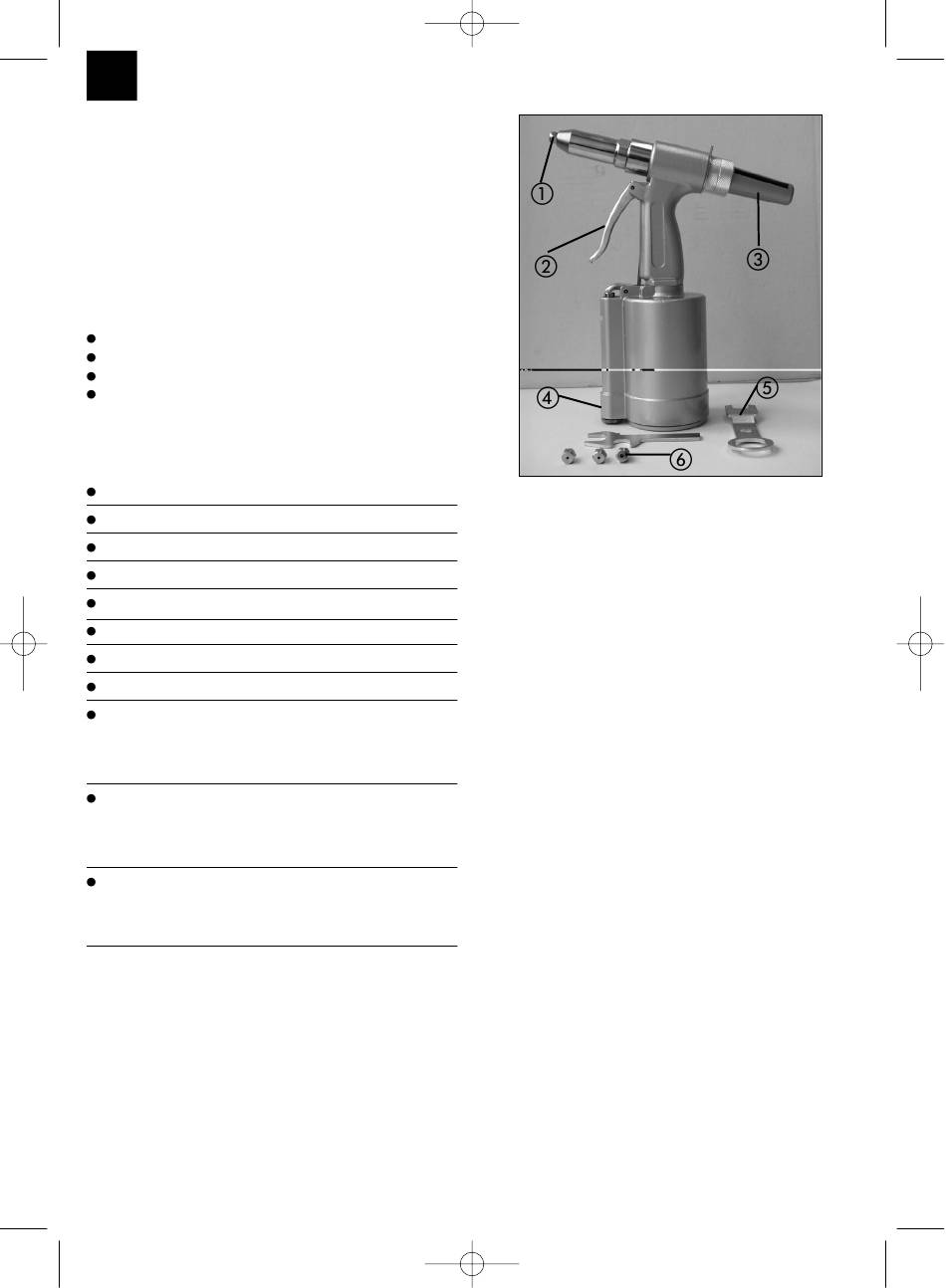

3. Abbildung
Pos.
Bezeichnung
1
Aufnahme für Nieteinsatz
2
Abzugshebel
3
Auffangbehälter
4
Stecknippel
5
Werkzeugschlüssel
6
4 Nieteinsätze (2,4 / 3,2 / 4,0 / 4,8 mm)
4. Bestimmungsgemäße Verwendung
Das Blindnietgerät ist ein druckluftbetriebenes
Werkzeug für den vielseitigen Einsatz. Es eignet sich
z. B. zum Vernieten von Blechteilen, Kunststoffteilen
und zur Befestigung von Blechteilen.
Die Abluft tritt am Gehäuse nach vorne aus.
Reparaturen und Service nur von autorisierten
Fachwerkstätten ausführen lassen.
Beachten Sie!
Zu geringe Schlauch-Innendurchmesser und zu
lange Schlauchleitung führen zu Leistungs-
verlust am Gerät.
