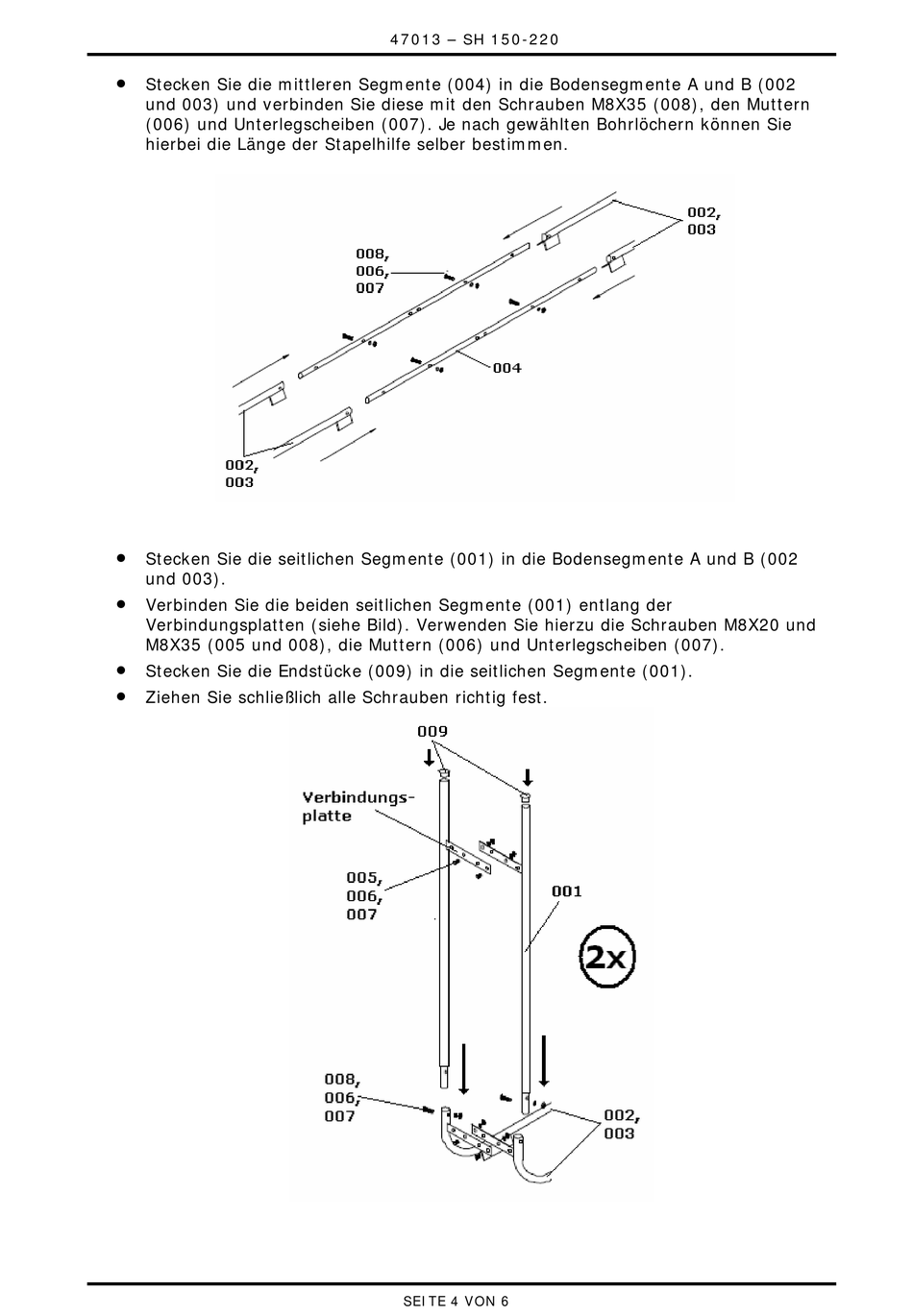

Stecken Sie die mittleren Segmente (004) in die Bodensegmente A und B (002
und 003) und verbinden Sie diese mit den Schrauben M8X35 (008), den Muttern
(006) und Unterlegscheiben (007). Je nach gewählten Bohrlöchern können Sie
hierbei die Länge der Stapelhilfe selber bestimmen.
Stecken Sie die seitlichen Segmente (001) in die Bodensegmente A und B (002
und 003).
Verbinden Sie die beiden seitlichen Segmente (001) entlang der
Verbindungsplatten (siehe Bild). Verwenden Sie hierzu die Schrauben M8X20 und
M8X35 (005 und 008), die Muttern (006) und Unterlegscheiben (007).
Stecken Sie die Endstücke (009) in die seitlichen Segmente (001).
Ziehen Sie schließlich alle Schrauben richtig fest.
47013 – SH 150-220
SEITE 4 VON 6
