Wetterstation Universal
Wetterstation Universal
Art.-Nr. : 2225 WS U
500.510.011
Bedienungsanleitung
1 Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte
erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau
82590113
j0082590113

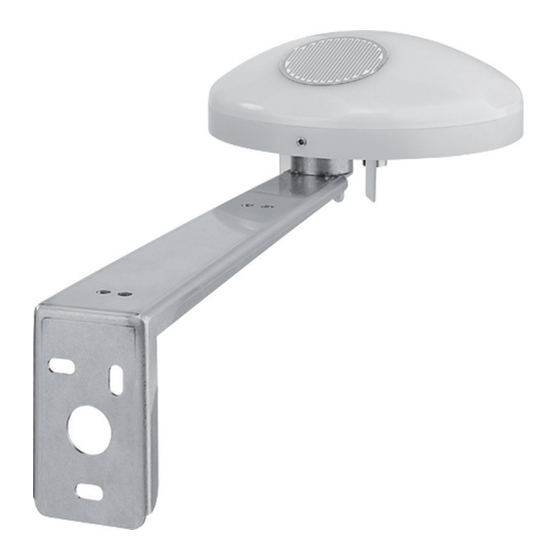

Bild 1: Ansicht
1/9
03.07.2015
loading

Verwandte Anleitungen für Jung 500.510.011

Inhaltszusammenfassung für Jung 500.510.011

  • Seite 1 Wetterstation Universal Wetterstation Universal Art.-Nr. : 2225 WS U 500.510.011 Bedienungsanleitung 1 Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten. Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

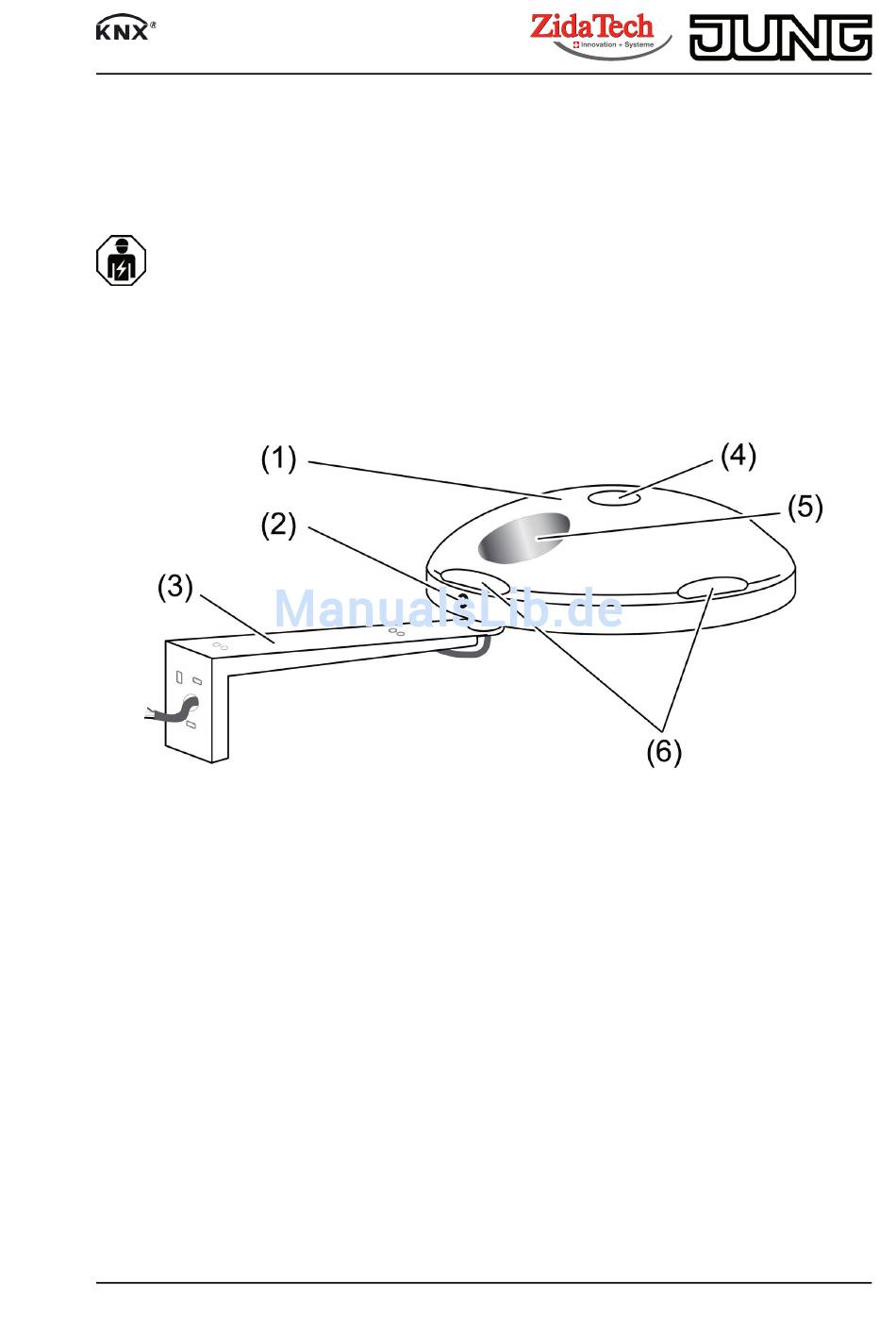

  • Seite 2 Wetterstation Universal Bild 2: Ansicht Unterseite (1) Sensorkopf (2) Madenschraube zum Arretieren (3) Befestigungsarm (4) Sensor Globalstrahlung (5) Niederschlagssensor (6) Licht- und Dämmerungssensoren (7) Aufnahme für Befestigungsarm mit Busanschluss (8) Luftfeuchtesensor (9) Windgeschwindigkeits- und Windrichtungssensor (10) Temperatursensor (11) Leitflügel (nur bei Montage auf einem Mast) 3 Funktion Systeminformation Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien.

  • Seite 3: Informationen Für Elektrofachkräfte

    Wetterstation Universal Software-Logikmodule zur Verknüpfung von Ereignissen Integrierte Heizung i Gemessene Werte gelten für den Montageort. Abweichungen zu anderen Wetterdiensten – z. B. durch lokale Turbulenzen oder Luftanstaugebiete – sind möglich. 4 Informationen für Elektrofachkräfte GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile in der Einbauumgebung.
  • Seite 4 Wetterstation Universal Bild 4: Spritzwasser vermeiden Bild 5: Maximale Last am Befestigungsarm Montageort so wählen, dass die Wetterstation durch örtliche Hindernisse oder Abschattungen – umstehende Bäume, Schornsteine, Markisen etc. – nicht beeinflusst wird. Wind, Regen und Umgebungshelligkeit müssen ungehindert von den Sensoren erfasst werden können. Windschatten, Schattenwurf und Lichtspiegelung vermeiden.
  • Seite 5 Wetterstation Universal Wetterstation ohne Befestigungsarm auf freistehenden Mast montieren Bild 6: Montage auf freistehendem Mast ohne Befestigungsarm Mast mit Außendurchmesser <25 mm und Innendurchmesser >19 mm verwenden. Beiliegende Leitflügel (11) in die vorgesehenen Felder neben dem Anschluss (7) montieren. i Bei Montage auf einem Mast ohne die Leitflügel ist durch die entstehenden Turbulenzen keine korrekte Windrichtungsmessung möglich.
  • Seite 6 Wetterstation Universal i Bei Montage auf dem mitgelieferten Befestigungsarm die beiliegenden Leitflügel nicht montieren. Mastmontage: Befestigungsarm mit beiliegenden Schlauchschellen an Montagemast befestigen. Wandmontage: Befestigungsarm mit geeigneten Schrauben durch die Bohrlöcher (Bild 8) an der Wand befestigen. Versorgungsleitung an der Unterseite des Befestigungsarms entlang führen und den 7poligen Stecker durch den offenen Rohrstutzen am Ende des Befestigungsarms führen.
  • Seite 7 Wetterstation Universal Gerät ausrichten Bild 9: Wetterstation ausrichten Sensorkopf nach Himmelsrichtung oder – je nach den detaillierten Verhältnissen vor Ort – nach Fassadenausrichtung ausrichten (Bild 9). 4.2 Inbetriebnahme Gerät in Betrieb nehmen Bild 10: Position von Programmier-LED und Reedkontakt Busspannung einschalten. Versorgungsspannung einschalten.
  • Seite 8 Wetterstation Universal 5 Anhang 5.1 Technische Daten Versorgung AC 24 V SELV (± 10%) Nennspannung DC 21 ... 32 V SELV Nennspannung 100 ... 400 mA Stromaufnahme (witterungsabhängig) Schutzklasse Anschlussleitung LiYCY 4xAWG26 Leitungstyp 5 m Leitungslänge 15 m Gesamtlänge pro Linie max. 3 (pro Linie) Anzahl Wetterstationen KNX Medium S-Mode Inbetriebnahmemodus...

  • Seite 9: Gewährleistung

    5.2 Zubehör Spannungsversorgung AC 24 V ~ Art.-Nr. WSSV10 5.3 Gewährleistung Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de...
