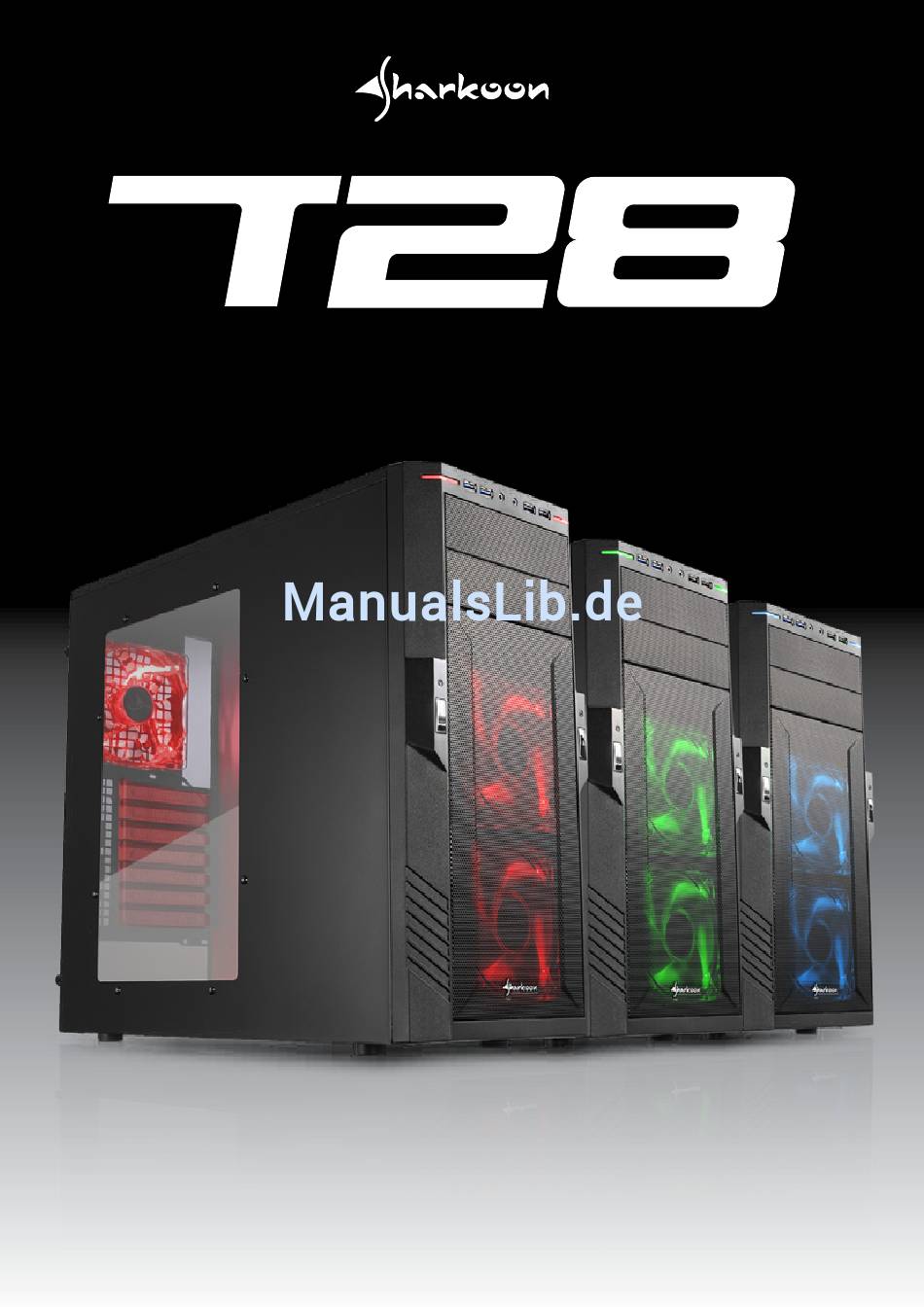

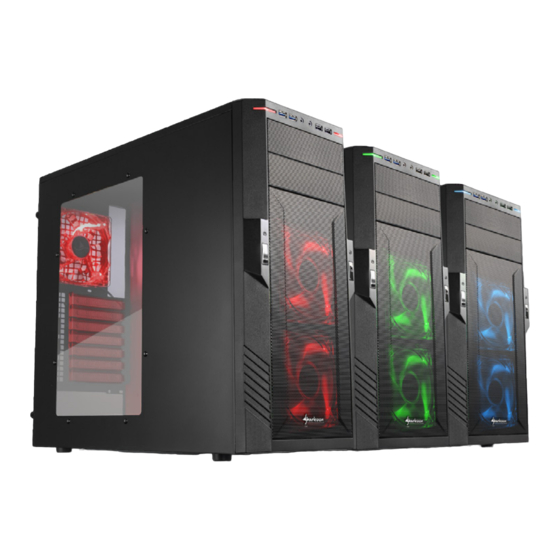

- Seite 1 Handbuch...
-
Seite 2: Inhaltsverzeichnis
10. Installation einer Erweiterungskarte 11. Die vorinstallierten Lüfter Verehrter Kunde! Herzlichen Glückwunsch zum Kauf dieses hochwertigen SHARKOON-Produktes. Um eine lange Lebensdauer und volle Funktionalität des Produktes zu gewährleisten, empfehlen wir, dass Sie diese Anleitung eingehend lesen. Viel Vergnügen mit unserem Produkt! SHARKOON Technologies ... -
Seite 3: Eigenschaften
• Kabelmanagement-System • Abmessungen: 475x200x440 mm (LxBxH) • Gewicht: 6,6 kg • Lüfterausstattung: Gehäusefront 2x 120-mm-LED-Lüfter Gehäuserückseite 1x 120-mm-LED-Lüfter 2. Verpackungsinhalt • T28 (3x 120-mm-LED-Lüfter vorinstalliert) • Zubehör-Set: Schrauben zur Mainboard- Schrauben zur Schrauben zur Schrauben zur montage Netzteilmontage Laufwerksmontage Festplattenmontage Abstandhalter für Mainboard... -
Seite 4: Das Gehäuse Im Überblick
Hinweis: Sollte eines der aufgeführten Teile fehlen, wenden Sie sich bitte unverzüglich per E-Mail an unseren Kundenservice: support@sharkoon.com (Deutschland und Europa) support@sharkoon.com.tw (international). Montageschienen für 5,25"-Blende mit 3,5"-Öffnung Festplatten 3. Das Gehäuse im Überblick Frontansicht A – Front-I/O: a – Power-LED b –... - Seite 5 Seitenansicht (geöffnet/links) A – Einbauschächte für 5,25"-Geräte B – Befestigungsplatte für das Mainboard mit: a – Montageöffnung für CPU-Kühler b – Kabelmanagementsystem Rückansicht A – Öffnung für I/O-Blende B – vorinstallierter 120-mm-LED-Lüfter C – Slotblenden D – Öffnungen für Wasserkühlung E –...
-
Seite 6: Hinweise Zur Installation
Die internen Anschlüsse des Front-I/O b c d e A – HD-Audio B – 2x USB2.0-Anschlüsse C – Anschlüsse für: a – Power Switch (An-/Ausschalter) b – Power LED – (Minus-Pol der Power-LED) c – Power-LED + (Plus-Pol der Power-LED) d –... -
Seite 7: Installation Eines Mainboards
Zum Herausnehmen der Festplattenkäfige gehen Sie wie folgt vor: 1. Öffnen Sie das Gehäuse, indem Sie die Rändelschrauben auf der Rückseite des Gehäuses entfernen und das linke Seitenteil abnehmen. 2. Drücken sie die Arretierungshebel des Festplattenkäfigs nach oben bzw. unten (Abb. 1). Abb. - Seite 8 Das Mainboard verfügt über spezielle Schraubenöffnungen (Abb. 3). Abb. 3 Legen Sie das Mainboard auf die Befestigungsplatte. In jede Bohrung der Befestigungsplatte, die durch die entsprechende Schraubenöffnung des Mainboards sichtbar ist, muss ein Abstandhalter montiert werden. 3. Entfernen Sie das Mainboard und drehen Sie die Abstandhalter in die entsprechenden Bohrungen der Befestigungsplatte (Abb.
- Seite 9 4. Drücken Sie die I/O-Blende (liegt dem Mainboard bei) in die entsprechende Aussparung in der Rückseite des Gehäuses. 5. Legen Sie das Mainboard wieder auf die Abstandhalter und verschrauben Sie es mit diesen (Abb. 5). (Schrauben zur Mainboardmontage) Abb. 5 6.
-
Seite 10: Installation Eines Netzteils
6. Installation eines Netzteils 1. Stellen Sie das Gehäuse vor sich auf und setzen Sie das Netzteil von innen gegen die Netzteilhalterung in der Gehäuserückseite (Abb. 6). Abb. 6 2. Verschrauben Sie das Netzteil von außen mit dem Gehäuse (Abb. 7). (Schrauben zur Netzteilmontage) Abb. -
Seite 11: Installation Einer Festplatte
7. Installation einer Festplatte 7.1 3,5"-Festplattenkäfig 1. Entfernen Sie auch das rechte Seitenteil vom Gehäuse. 2. Setzen Sie die Montageschienen beidseitig an die einzubauende 3,5"-Festplatte an (Abb. 8). (Montageschienen) Abb. 8 3. Schieben Sie die Festplatte mit angesetzten Montageschienen in einen freien Einbau- schacht des 3,5"-Festplattenkäfigs ein (Anschlüsse zeigen ins Gehäuse, Abb. -
Seite 12: Montagerahmen
7.2 Montagerahmen 1. Entnehmen Sie einen Montagerahmen aus dem Festplattenkäfig (Abb. 10). (Montagerahmen) Abb. 10 2. Setzen Sie eine Festplatte in den Montagerahmen ein (Anschlüsse zeigen nach hinten / Abb. 11a und b). Abb. 11a Abb. 11b ... -
Seite 13: Installation Eines Optischen Laufwerks
3. Verschrauben Sie die Festplatte von unten mit dem Montagerahmen (Abb. 12a und b). Abb. 12a Abb. 12b 4. Schieben Sie den Montagerahmen wieder in den Festplattenkäfig ein, bis der Rahmen einrastet (Abb. 13). Abb. 13 8. Installation eines optischen Laufwerks 1. - Seite 14 2. Entfernen Sie die 5,25"-Frontblende des Einbauschachtes, in den das Laufwerk einge- baut werden soll, indem Sie die Befestigungsschrauben lösen und die Blende nach innen aus der Gehäuseblende herausnehmen (Abb. 15). Entfernen Sie die Schnell- verschlüsse (Abb. 16). Abb. 15 Abb.
-
Seite 15: Installation Eines 3,5"-Gerätes
Hinweis: Sollten Sie das Gehäuse transportieren, empfehlen wir, die eingebauten Laufwerke (zusätzlich) zu verschrauben. 5. Verbinden Sie das optische Laufwerk mit dem Netzteil und dem Mainboard. (Setzen Sie die Gehäuseblende wieder auf das Gehäuse.) 9. Installation eines 3,5"-Gerätes (1.Nehmen Sie die Gehäuseblende vom Gehäuse ab, indem Sie diese vorsichtig zu sich ziehen.) 2. - Seite 16 Abb. 21 4. Schieben Sie das 3,5"-Gerät mit den befestigten Montagewinkeln in den Einbauschacht des Gehäuses (Abb. 22) und fixieren Sie das Gerät beidseitig mit den Schnellver- schlüssen im Laufwerksschacht (Abb. 23). Abb. 22 Abb. 23 5. Verbinden Sie das 3,5"-Gerät mit dem Netzteil und dem Mainboard. 6.
-
Seite 17: Installation Einer Erweiterungskarte
10. Installation einer Erweiterungskarte 1. Lösen Sie die Befestigungsschraube der Slotblende und entfernen Sie diese (Abb. 25). Abb. 25 2. Setzen Sie die Erweiterungskarte in den entsprechenden Steckplatz des Mainboards und befestigen Sie die Karte mit der Befestigungsschraube am Gehäuse (Abb. 26). Abb. -
Seite 18: Rechtliche Hinweise
Richten Sie sich bitte nach den geltenden Bestimmungen in Ihrem Land, und entsorgen Sie Altgeräte nicht über Ihren Haushaltsabfall. Durch die korrekte Entsorgung Ihrer Altgeräte werden Umwelt und Menschen vor möglichen negativen Folgen geschützt. © SHARKOON Technologies 2012 www.sharkoon.com ...
