UFO
TV-AM-/DVB-T-Umsetzer
Merkmale
TV-Kanalzüge zum Einbau in die UFO
Grund- bzw. -Erweiterungseinheiten UFG 3xx

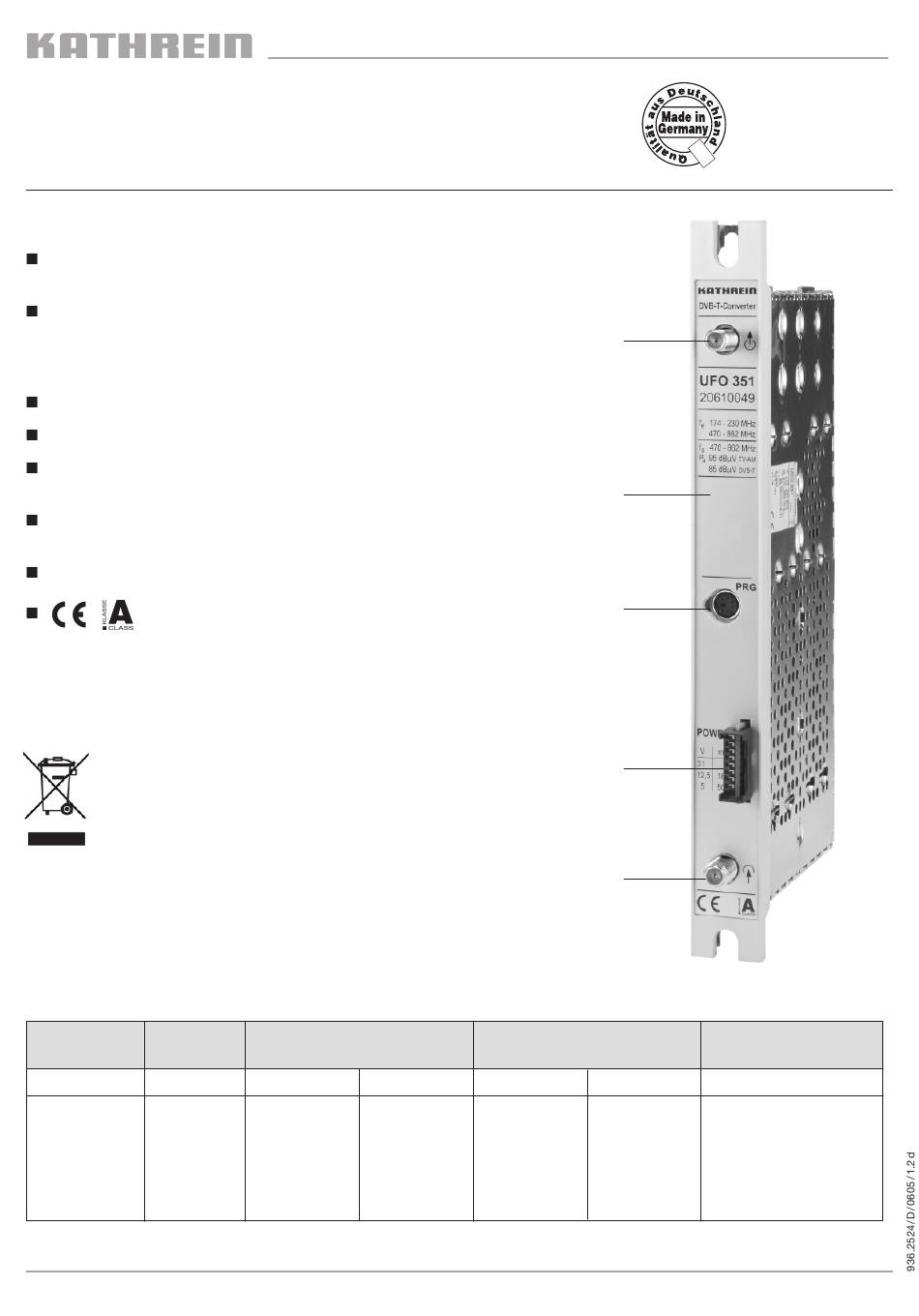

Kompaktes Gerät zur Umsetzung eines TV-AM-
oder DVB-T-Signales in einen VHF-Ausgangskanal
(UFO 352) bzw. in einen UHF-Ausgangskanal
(UFO 351)
Nachbarkanal-tauglich
Gleichkanal-Umsetzung möglich
Hohe Selektion und hohe Störfestigkeit gegen
Fremdsignale
Ausgangspegel über die zentrale Steuerung
elektronisch einstell- und abschaltbar
Norm : TV-AM und DVB-T
Elektronische Geräte gehören nicht in den
Hausmüll, sondern müssen - gemäß Richtlinie
2002/96/EG DES EUROPÄISCHEN PARLAMENTS
UND DES RATES vom 27. Januar 2003 über
Elektro- und Elektronik-Altgeräte fachgerecht
entsorgt werden.
Bitte geben Sie dieses Gerät am Ende seiner
Verwendung zur Entsorgung an den dafür
vorgesehenen öffentlichen Sammelstellen ab.
1. Technische Daten
Typ
Standard
UFO 351
TV-AM
20610049
DVB-T
UFO 352
TV-AM
20610055
DVB-T
1) Einstellbar im Kanalraster, oder, falls erforderlich, im 125-kHz-Raster für TV-AM bzw. 166-kHz-Raster für DVB-T
®
compact-Aufbereitungssystem
®
compact-
1
Frequenz
)
(MHz)
Eingang
Ausgang
174–230 und
470–862
470–862
174–230 und
118–342
470–862
Ausgang UHF
(F-Connector-Buchse)
Feld für beigelegten
Aufkleber
Buchse zum Anschließen
der Steuerung
(Mini-DIN)
Anschluss für
Stromversorgungs-Bus
HF-Eingang
(F-Connector-Buchse)
Pegel/Impedanz
(dBµV/Ω)
Eingang
Ausgang
55–85/75
Max. 95/75
35–85/75
Max. 85/75
55–85/75
Max. 95/75
35–85/75
Max. 85/75
UFO 351
20610049
UFO 352
20610055
Versorgungs-
spannung
(V/mA)
12,5/180
5/500
31/8
12,5/180
5/500
31/8
1
