Inhaltszusammenfassung für Dema DAH250

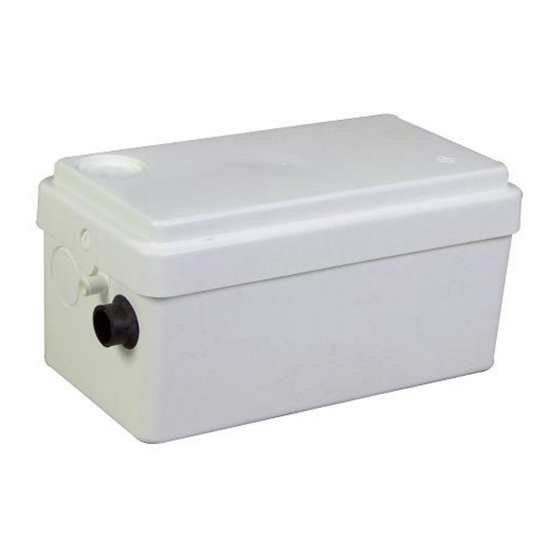

- Seite 1 VERSION: N1 ABWASSERHEBEANLAGE DAH250 ARTIKEL-NR. 14999 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 08.02.2016...
-
Seite 2: Inhaltsverzeichnis
14999 – DAH250 Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 3 2 INSTALLATION ........................... 4 2-1 Funktionsprinzip............................. 4 2-2 Verbinden an Duschen und Waschbecken ....................4 2-3 Aufbauschema ..............................4 2-4 Förderhöhe / Förderdistanz ........................... 5 2-5 Hinweise für den Anschluss ........................... 5 3 FEHLERBEHEBUNG ........................... -
Seite 3: Sicherheitshinweise
14999 – DAH250 SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt! Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit, Funktion und Dichtheit! ... -
Seite 4: Installation
14999 – DAH250 INSTALLATION FUNKTIONSPRINZIP Die Hebeanlage besteht aus einem Behälter der das (durch reine Schwerkraft) anfallende Abwasser auffängt. Durch einen eingebauten Druckschalter wird die Anlage in Gang gesetzt und sie beginnt mit dem Abpumpen des Abwassers. Bei Auslösung der Förderfunktion startet auch der Zerkleinerer, dieser sorgt dafür, dass das Abwasser problemlose abfließen kann. -
Seite 5: Förderhöhe / Förderdistanz
14999 – DAH250 FÖRDERHÖHE / FÖRDERDISTANZ HINWEISE FÜR DEN ANSCHLUSS Das Gerät muss entsprechend dem Typenschild an eine ELEKTRIK geeignete Steckdose angeschlossen sein Der Einbau eines Fehlerstrom-Schutzschalter (FI) ist ratsam. Das Abwasser muss allein durch die Schwerkraft (mind. 1% Gefälle) in das Gerät gelangen können. Verwenden Sie WASSER niemals Rohre mit 90°-Ecken, diese führen schnell zu... -
Seite 6: Technische Daten
Gewicht ca. 4,3 kg ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt. -
Seite 7: Explosionszeichnung
14999 – DAH250 EXPLOSIONSZEICHNUNG TEILELISTE BEZEICHNUNG BEZEICHNUNG Gehäuseabdeckung Flügelrad Schwimmbecher Sicherungsmutter Dichtung (rechteckig) Netzkabel mit Netzstecker Gummirohr Kabelummantelung Schelle Schaltereinheit Halteventil Sicherungsring Verbindungsrohr (Abgehend) Deckel (für Schaltereinheit) Gummimuffe (für Schelle Schaltereinheit) Gummirohr S-förmig Gehäuse (Abgehend) Blechschraube Abdeckung (Rücklaufventil) Ventilgehäuse unten Gehäusefuß... -
