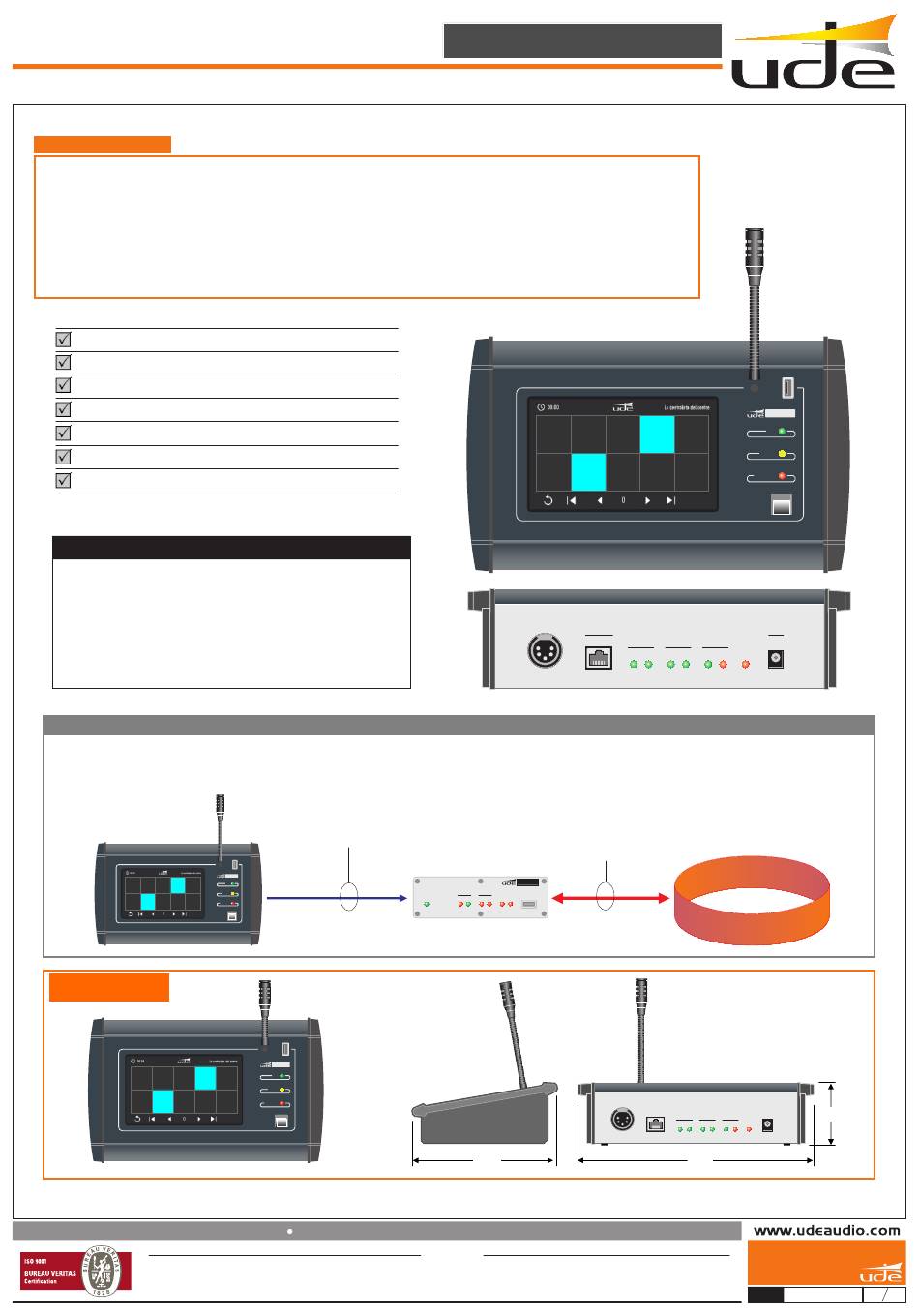

IPU-100P
PAGING DESK
BESCHREIBUNG
Die Lautsprecheranlage für IP-Netzwerke ermöglicht die Erstellung von konventionellen und Notfall-
Beschallungssystemen.
Das IPU-100P Steuerpult ist mit einer einfach bedienbaren, anwenderfreundlichen grafischen
Oberfläche in einem 7" TFT Farb-Touchscreen ausgestattet. Es lassen sich bis zu 250 Zonen auf 25
Seiten programmieren, mit genau bezeichneten Namen für jede Zone. Für Benutzer ist es leicht
navigierbar. IPU-100P wird in Kombination mit IPU-100 oder IPU-1025 installiert .
7" TFT Farb-Touchscreen
Hochwertiges Schwanenhalsmikrofon
5-poliger XLR Stecker für Handmikrofon
USB Anschluss für Firmware-Update
Direkte Audio & Datenverbindung mit IPU-100 und IPU-1025.
24VDC Stromversorgungsanschluss (für Kabel länger als 50m).
Webserver- Konfiguration.
GERÄTEKONFIGURATION (WEBSERVER)
Die IPU-100P Konfiguration wird folgendermaßen erstellt:
Durch Zugriff auf die IP Adresse, die dem Gerät vom
Administrator zugewiesen wurde, wenn man im manuellen
Modus (Static Mode) arbeitet, oder vom DHCP Server, wenn
man im automatischen Modus arbeitet.
Statische IP standardmäßig: 192.168.0.210
Um das Steuerpult mit dem IPU-100 oder IPU-1025 zu verbinden, verwendet man RJ-45 für Cat-5 - und UTP Ethernet.
Kabel. Die Konfiguration muss mit dem IPU-100 oder IPU-1025 Webserver gemacht werden.
IPU-100P
UNION DESARROLLOS ELECTRONICOS
Barcelona
Avda. BARCELONA, 24
08970 - SANT JOAN DESPÍ
BARCELONA - ESPAÑA
IPU-100P VERBINDUNG
UTP-Kabel
RS-485 + AUDIO
USB
IPU-100P
ON
FAULT
MESSAGE
SPEECH
USB
IPU-100P
ON
FAULT
MESSAGE
SPEECH
UDE reserves the right to modify the technical characteristics of its products without previous notice
Tel: +34 93 477 28 54
Fax: +34 93 261 17 52
ude@udeaudio.com
Audio over IP
MIC
UTP-Kabel
IP Protocol
IPU-100
DEVICE
CALL
ON
OK
FAULT
IN
OUT
CONFIG NET
USB
ACTIVITY
IPU-1025
185
Madrid
C/ LUIS I, 88, 3ª planta
28031 - MADRID
ESPAÑA
IPU-100P
FAULT
MESSAGE
SPEECH
I / O
AUDIO
DATA
LINK
FAIL
IN
OUT
IN
OUT
OK
FAIL
DEVICE
IP
MIC
I / O
DC IN
AUDIO
DATA
LINK
FAIL
DEVICE
IN
OUT
IN
OUT
OK
FAIL
314
PUBLIC ADDRESS
Tel: +34 91 311 60 76
Systems
Fax: +34 91 450 19 97
centro@udeaudio.com
Rev. 0
USB
ON
DC IN
73
610.434A
1
2
