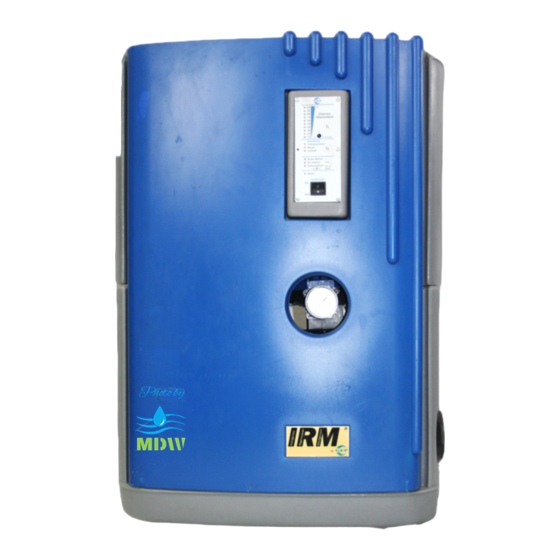

IRM
®
- Intelligentes Regenwasser-Management
Regenmanager
?
Vor Gebrauch lesen!
?
Alle Sicherheitshinweise beachten!
?
Betriebsanleitung beachten!
?
Für zukünftige Verwendung aufbewahren!
Diese Installationsanleitung enthält wichtige Hinweise und
Warnvermerke.
Bitte vor Einbau, elektrischem Anschluß und Inbetriebnahme die
Betriebs- und Installationsanleitung unbedingt lesen.
Weitere Betriebs- und Installationsanleitungen, die Komponenten/
Zubehör zum IRM
zu berücksichtigen.
Bei Warenannahme ist das Gerät auf eventuelle Transportschäden zu überprüfen.
Für Transportschäden haftet nicht der Hersteller oder Lieferant, sondern der Fracht-
führer. Nach rügeloser Warenannahme bzw. Inbetriebnahme des Regenmanagers
können Transportschäden nicht mehr geltend gemacht werden.
Sollte die Verpackung beschädigt sein, ist sofort im Beisein des Anlieferers der
Regenmanager auszupacken, um eventuelle Beschädigungen festzustellen, die
dem Frachtführer schriftlich anzuzeigen sind.
Die Ware muß bis zur Klärung des Transportschadens beim Kunden verbleiben.
®
Stand: März 00
Technische Änderungen vorbehalten
Für Druckfehler wird keine Haftung übernommen
Installationsanleitung
IRM
IRM
®
- Regenmanager betreffen, sind zusätzlich
GEP Umwelttechnik GmbH
Bogestraße 98
D-53783 Eitorf
®
-RMO-3
®
-RMO-4
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für GEP Regenmanager IRM-RMO-3
Inhaltszusammenfassung für GEP Regenmanager IRM-RMO-3
- Seite 1 Sollte die Verpackung beschädigt sein, ist sofort im Beisein des Anlieferers der Regenmanager auszupacken, um eventuelle Beschädigungen festzustellen, die dem Frachtführer schriftlich anzuzeigen sind. Die Ware muß bis zur Klärung des Transportschadens beim Kunden verbleiben. ® GEP Umwelttechnik GmbH Bogestraße 98 D-53783 Eitorf Stand: März 00 Technische Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite Vorwort ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ Lieferumfang ○ ○ ○ ○ ○ ○ ○ ○ ○ ○... -
Seite 3: Vorwort
Vorwort Bei Übernahme des Gerätes überzeugen Sie sich genau • vom Zustand des Gerätes • von der Vollständigkeit des Lieferumfangs Lieferumfang • IRM ® -Regenmanager • Wandbefestigungssatz • Drucksensor • Installationsanleitung incl. 20m Steuerkabel • Betriebsanleitung Allgemeine Hinweise • Nicht für den Betrieb in Industrieumgebung geprüft! - Im Bedarfsfall fragen Sie bitte Ihren Vertragspartner/ Händler! •... -
Seite 4: Wandmontage
Wandmontage Vor Montage Abdeckhaube des Regenmanagers entfernen. Hinweis! Bei Kanalanschluß Rückstauebene beachten. Siehe Seite 7, Anschluß des Überlaufs. Befestigen Sie den Regenmanager : • an einem trockenen und frostfreien Ort (z.B. Keller). • in einem Raum mit Bodenabfluß zum Kanal. •... - Seite 5 Wandmontage Arbeitsschritte 1. Regenmanager an Befestigungsort halten und unteres Befestigungsloch anzeichnen. o 10 2. Unteres Befestigungsloch bohren und Dübel setzen, siehe Bild 2...3. Bild 2 Bild 3 3. Unteren "Vibrastop" im Dübel lose befestigen, siehe Bild 4...5. Bild 4 Bild 5 4.
-
Seite 6: Anschluß Der Trinkwasserleitung
Anschluß der Trinkwasserleitung Ab 4 bar Druck im Trinkwasserzulauf ist ein Druckminderer zu installieren! Hinweis! Bauseits empfehlen wir, einen Absperrhahn zu installieren. Hierdurch: - ist Trinkwasser jederzeit absperrbar, - können Funktionstörungen mit geringem Aufwand beseitigt werden, - sind Reparaturen jederzeit möglich, - kann bei langer Abwesenheit der Zulauf unterbunden werden. -
Seite 7: Anschluß Des Überlaufs
Anschluß des Überlaufs Hinweis! Bauseits empfehlen wir unterhalb des freien Auslaufs einen Trichter zu installie- ren, siehe Bild 13. Nach DIN 1988 Teil 4 ist zwischen freiem Auslauf und Kanal keine feste Verbindung zulässig. Notüberlauf über eine freie Fallstrecke von mindestens 50 mm einleiten in •... -
Seite 8: Anschluß Der Saug-/ Druckleitung
• Saugleitung geradlinig (auf direktem Weg) verlegen. • Zwischen Regenmanager und Auffangbehälter (z.B. Zisterne/ Erdtank/ Kellertank) muß ein Rückschlagventil installiert sein! Siehe Seite 9, Bild 15...16 (In GEP-TWIST/SAFF enthalten.). • Saugleitung mit 2-teiliger Verschraubung verbinden und abdichten. Anschluß Druckleitung •... -
Seite 9: Regenmanager Mit Erdtank/ Zisterne
Anschluß der Saug-/ Druckleitung Regenmanager mit Erdtank/ Zisterne Trinkwasserzulauf Maximaler Wasserstand Erdtank/ Zisterne Druckleitung Saugleitung Rückschlagventil ist in GEP-TWIST/SAFF Bild 15 Schwimmender Entnahme integriert! Regenmanager mit Kellertank Trinkwasserzulauf Maximaler Wasserstand Kellertank Druckleitung Rückschlagventil Saugleitung Bild 16 I-RMO-3/4-März 00... -
Seite 10: Drucksensor
Drucksensor Die Installation des Drucksensor-Anschlußkastens unterhalb des maximalen Wasserstandes ist unzulässig! Montage • Drucksensor-Anschlußkasten mind. 15 cm oberhalb des maximalen Wasserstandes innen an der Wand des Auffangbehälters (z.B. Zisterne/ Erdtank) mit beiliegenden Schrauben sicher befestigen. (Die Elektronik des Drucksensor-Anschlußkastens ist zum Schutz gegen Feuchtigkeit voll vergossen. - Seite 11 Drucksensor Hinweis! Das überschüssige Drucksensorkabel wird einfach auf dem Auffangbehälter- boden ausgelegt, siehe Seite 10, Bild 18. • Die maximale Wassertiefe in der Zisterne messen, z.B. mit einem Zollstock. - Vom Boden bis zum Überlauf der Zisterne. (Notwendig für späteres Einstellen/ spätere Kalibrierung der Wassertiefe an der Systemsteuerung.) Kabel zur Systemsteuerung Kabel des Drucksensor-Anschlußkastens mit der Systemsteuerung verbinden.
-
Seite 12: Inbetriebnahme
Inbetriebnahme Wichtige Hinweise • Im Regenmanager dürfen sich keine Verschmutzungen befinden. • Der Regenmanager muß ordnungsgemäß befestigt sein. • Alle Wasserverbindungen müssen dicht sein. • Vergewissern Sie sich, daß der Hauptschalter am Regenmanager auf AUS geschaltet ist. • Stecken Sie jetzt den Netzstecker des Regenmanagers in eine geeignete Steckdose. -
Seite 13: Inbetriebnahme Über Trinkwasser
Inbetriebnahme 1. Inbetriebnahme über Trinkwasser Der Regenmanager kann ohne Wasser im Auffangbehälter (z.B. Zisterne/ Erdtank/ Kellertank) über Trinkwasser in Betrieb genommen werden. Somit ist gewährleistet, daß die Verbraucher versorgt werden. • Absperrhahn der Trinkwasserleitung zum Regenmanager öffnen. • Pumpe entlüften, siehe Bild 21. Schraube leicht öffnen Warten bis Wasser am Stopfen austritt. -
Seite 14: Drucksensor Kalibrieren
Inbetriebnahme 2. Drucksensor kalibrieren • Am Kontrollelement des Regenmanagers, siehe Bild 22, im Haus die Tiefe des Auffangbehälters (z.B. Zisterne/ Erdtank/ Kellertank) mit einem kleinen Schlitzschraubendreher einstellen. Einstellung Poti Bild 22 Vorgehensweise: • Den Poti für die Wassertiefe um mindestens 45° verstellen bis die LED´s Trinkwasserbetrieb Manuell Betrieb... -
Seite 15: Inbetriebnahme Über Auffangbehälter
Inbetriebnahme 3. Inbetriebnahme über Auffangbehälter Nur möglich wenn: • Füllstand mindestens 30% beträgt, ggf. Auffangbehälter (z.B. Zisterne/ Erdtank/ Kellertank) befüllen. • Inbetriebnahme über Trinkwasser durchgeführt wurde. • Wassertiefe eingestellt/ Drucksensor kalibriert wurde, siehe Seite 14. • Regenmanager auf Automatik schalten. Drücken Sie hierzu die Taste Man./ Auto. - Seite 16 Inbetriebnahme Bild 23 Fronthaube des Regenmanagers einsetzen, siehe Bild 24. Fronthaube unten aufsetzen. Fronthaube oben andrücken. Bild 24 I-RMO-3/4-März 00...
-
Seite 17: Notizen
Notizen I-RMO-3/4-März 00... -
Seite 18: Störung Beseitigen
Störung beseitigen Was ist zu machen, wenn..Der Regenmanager piepst und die LED “System-Überlauf“ blinkt. Das Schwimmerventil mittig Der Auftriebskörper des ausrichten. Schwimmerventils schleift an der Hierfür die Kontermutter des Behälterwand. Schwimmerventils lösen, das Schwimmerventil ausrichten und die nein Kontermutter wieder festziehen. Das Schwimmerventi neu Das Schwimmerventil im Regen- justieren. - Seite 19 Störung beseitigen Was ist zu machen, wenn..Der Regenmanager piepst und die LED´s • Füllstandsanzeige von "10%-100%" und "Betrieb" blinken. • "Manuell" und "Trinkwasser- betrieb" leuchten. Stecker öffnen und Schraub- Das Kabel zwischen Regen- kontakte prüfen, ob sich die manager und Drucksensor im blanken Adern berühren;...
- Seite 20 Störung beseitigen Der Regenmanager ist freizuschalten! Zur Freischaltung vom Netz Netzstecker ziehen! Justieren des Schwimmerventils Absperrhahn der Trinkwasserzuleitung schließen. Flügelschraube A lösen. Hebelarm in der Führung entsprechend verschieben und bei Bedarf Auftriebskörper ebenfalls verschieben (Hierzu Flügel- schraube B lösen und anschließend festziehen). Flügelschraube A festziehen.
- Seite 21 Störung beseitigen Was ist zu machen, wenn... Alarm-Meldung Quitt. drücken. Störung beseitigen. Quitt. drücken und 5 Sekunden gedrückt halten. Gerät auf gewünschten Betriebs- zustand schalten. Bei anderen Störungen sehen Sie bitte in der Betriebsanleitung nach! I-RMO-3/4-März 00...
-
Seite 22: Verlegehinweis Saugleitung
Verlegehinweis Saugleitung Höhe vom Auffangbehälterboden bis Anschluß Regenmanager-Saugleitung Länge m 0,2 0,5 0,8 1,1 1,4 1,7 2,0 2,3 2,6 2,9 3,2 3,5 3,8 4,1 4,4 4,7 5,0 Saug- leitung 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 1 2 3 4 1 2 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3... - Seite 23 Verlegehinweis Saugleitung Hinweis! Die Tabelle stellt das Verhältnis Länge der Saugleitung zu Höhe vom Auffang- behälterboden (z.B. Zisterne/ Erdbehälter/ Kellertank) bis Anschluß Regen- manager-Saugleitung dar. Bei Installation der Saugleitung ist eine möglichst geringe Höhen- und Längen- differenz einzuhalten. Bemessungsgrundlage: • 1"...
- Seite 24 ® Kontrollelement IRM -RMO-... Handhabung siehe Betriebsanleitung. Kalibrierschraube Bild 26 I-RMO-3/4-März 00...
