Inhaltszusammenfassung für OWA System S 3 sports

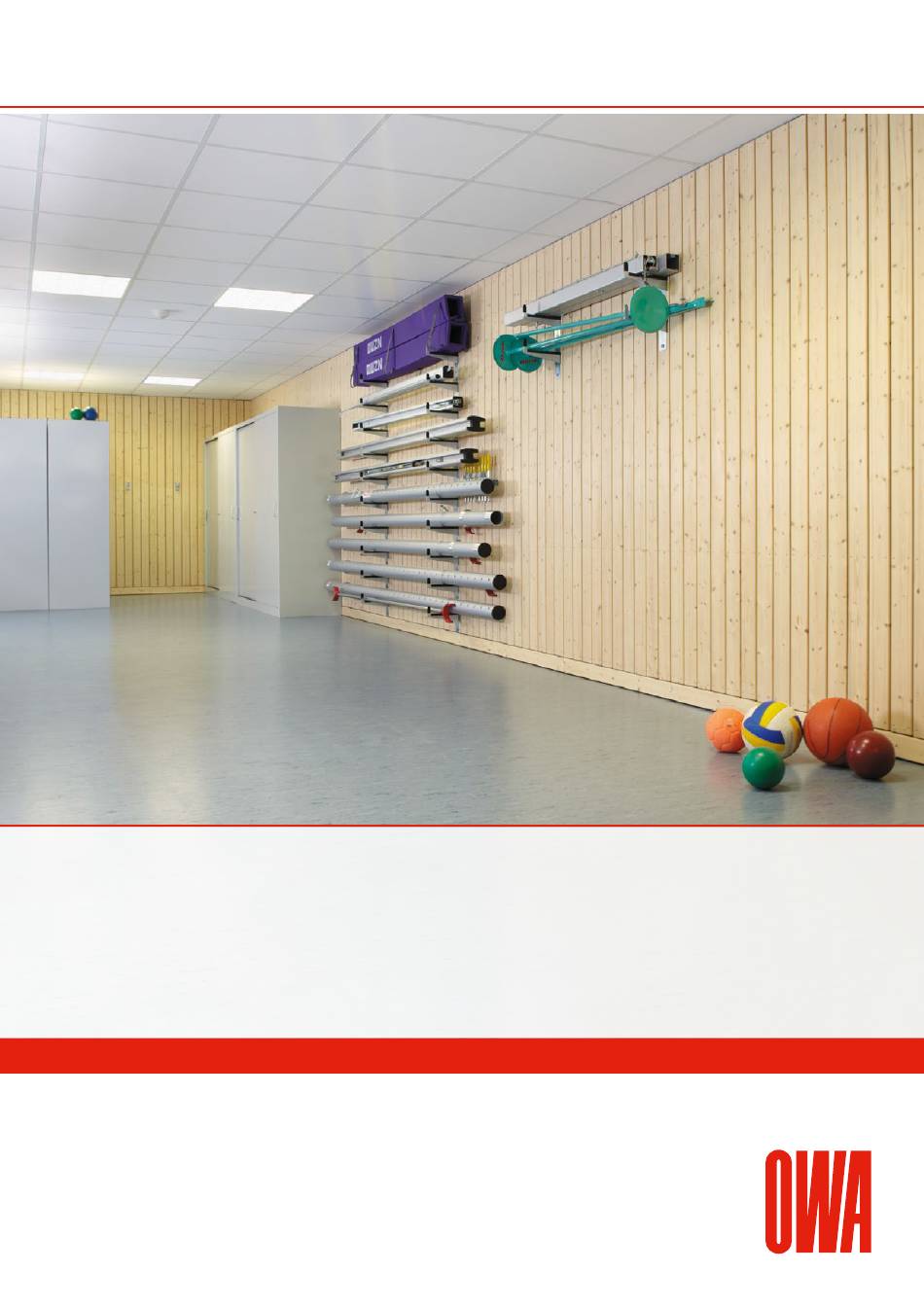

- Seite 1 Montageanleitung System S 3 sports Ballwurfsicher, sichtbar, mit akustischer Wirkung OWAlifetime collection...
- Seite 2 Montageanleitung System S 3 sports Die Unterkonstruktion des Systems S 3 sports inklusive Wandwinkel gemäß Systemblatt S 3 sports und Verlegeanleitung Nr. 9801 ausführen. Noniusabhänger Nr. 17/45 Wandprofil Nr. 50G * Abstand ≤ 1250 mm. der Abhänger ist im Kreuzungspunkt zu montieren Wandprofil Nr. 50G Tragprofil cliq-24-MR...
- Seite 3 Montageanleitung System S 3 sports Kreuzverbinder sports Nr. 31 auf die Tragprofile cliq-24-MR montieren. Die Schlitzung des Tragprofils cliq-24-MR gibt dabei die Position der Kreuzverbinder sports Nr. 31 an. Kreuzverbinder sports Nr. 31 Tragprofil cliq-24-MR Verbindungsprofil cliq-24-CT Tragprofil cliq-24-MR Kreuzverbinder sports Nr. 31 Verbindungsprofil cliq-24-CT...
- Seite 4 Montageanleitung System S 3 sports Aussteifungsprofil sports Nr. 30 durch die vorpositionierten Kreuzverbinder sports Nr. 31 schieben, gemäß Systemblatt S 3 sports ausrichten. Aussteifungsprofil sports Nr. 30 Kreuzverbinder sports Nr. 31 Längsverbinder Nr. 77 auf Aussteifungsprofil sports Nr. 30 aufschieben und mit nächsten ankommenden Aussteifungsprofil sports Nr.
- Seite 5 Montageanleitung System S 3 sports Im Wandbereich sind die Aussteifungsprofile sports Nr. 30 bis in die Einfassung (Gegenlager) des zusätzlich montierten Wandprofils Nr. 50G zu führen. Wandprofil Nr. 50G Aussteifungsprofil sports Nr. 30 Kreuzverbinder sports Nr. 31 Verbinder Nr. 77 Aussteifungsprofil sports Nr. 30, Länge 1250 mm endet im...
- Seite 6 Druckfehler und Irrtümer vorbehalten. Für den konkreten Beratungsfall wenden Sie sich bitte an unser Kompetenzteam OWAconsult. Unsere Berater stehen Ihnen gerne für Ihre Fragen unter folgenden Kontaktdaten zur Verfügung: tel: +49 9373 201-222 oder e-Mail: info@owaconsult.de Odenwald Faserplattenwerk GmbH Dr.-F.-A.-Freundt-Straße 3 | 63916 Amorbach tel +49 93 73 . 2 01-0 | info@owa.de www.owa.de...
