Local Control Network LCN-B3IN Installationsanleitung

3-fach binärsensor
Vorschau ausblenden
Diese Anleitung herunterladen
1
2
3
4
Installationsanleitung
Binärsensor für LCN mit integriertem Netzteil
Der LCN-B3IN ist ein 3-fach Binärsensor inkl. Netzteil für Sensoren, die eine
Spannungsversorgung benötigen, wie z.B. Lichtschranken oder Hallsensoren. Er wird am
I-Anschluss ab Firmware 0A0A... (Okt. 2000) automatisch erkannt. Die Eingänge 1-3
belegen auf der Tastentabelle B die Tasten B6, B7 und B8 (LANG & LOS).
Funktion
Wenn ein Eingang gegen die N-Klemme gebrückt wird, sendet das angeschlossene Modul
das LANG-Kommando. Beim Öffnen des Kontakts kommt das LOS-Kommando, das
KURZ-Kommando wird nicht ausgelöst.

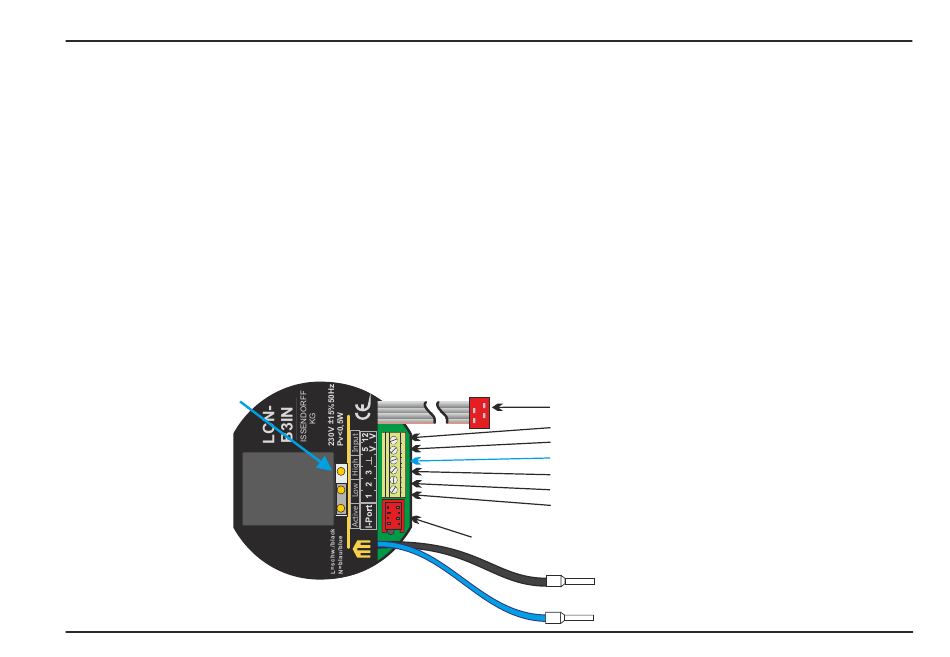

Steckbrücke zur Einstellung
"Aktiv LOW oder HIGH"
Local Control Network - Gebäudeleittechnik in Perfektion
freier I-Anschluss für weitere Peripherie (TS, RR, ...)
LCN-B3IN
zum I-Anschluss des LCN-Moduls
Ausgang 12V
> Spannungsversorgung
Ausgang 5V
Masse (N)
Eingang 3 (-> B8)
Eingang 2 (-> B7)
Eingang 1 (-> B6)
N
Netzversorgung
L
®
1
loading

Verwandte Anleitungen für Local Control Network LCN-B3IN

Inhaltszusammenfassung für Local Control Network LCN-B3IN

  • Seite 1 Local Control Network - Gebäudeleittechnik in Perfektion Binärsensor für LCN mit integriertem Netzteil Der LCN-B3IN ist ein 3-fach Binärsensor inkl. Netzteil für Sensoren, die eine Spannungsversorgung benötigen, wie z.B. Lichtschranken oder Hallsensoren. Er wird am I-Anschluss ab Firmware 0A0A... (Okt. 2000) automatisch erkannt. Die Eingänge 1-3 belegen auf der Tastentabelle B die Tasten B6, B7 und B8 (LANG &...
  • Seite 2 Kommando. Wichtig: Es dürfen nur potentialfreie Kontakte ausgewertet werden! Parallel zum LCN-B3IN dürfen am I-Anschluss folgende Peripherie verwendet werden: LCN-TS, -RR, -GRT, -ULT, -GT2, -GT4D, -GT10D, -GT3L aber nicht mehr als 5 I-Peripheriegeräte gleichzeitig an einem I-Anschluss. Nicht möglich ist der Betrieb des LCN-IV als Impulszähler / Zähleingang oder gleichzeitig einen Binärsensor am P-Anschluss (LCN-B8H/-B8L)!
  • Seite 3 LCN-B3IN ® Installationsanleitung Local Control Network - Gebäudeleittechnik in Perfektion Anschlussbeispiel: effeff Elektro Motorriegel, Hallsensor von Reihe: 5522, 5523, 5525, 5526 S-Quadrat Varioroll LCN-B3IN LCN-B3IN Jumperstellung Jumperstellung “ aktiv-Low” “ aktiv-Low” 1 2 3 1 2 3 5V 12V 5V 12V LCN-NH 12 Blau &...
  • Seite 4 LCN-B3IN ® Installationsanleitung Local Control Network - Gebäudeleittechnik in Perfektion Technische Daten: Anschluss 230 V AC 15%, 50/60 Hz (110 V AC lieferbar) ± Versorgungsspannung: <1 W Leistungsaufnahme: 2 Litzen 0,75 mm mit Aderendhülsen Anschluss Netzseite: massiv oder mehradrig 0,14-0,5 mm²...
