Gerätebeschreibung des miniVNA PRO
Achtung!
Sicherheitshinweise, unbedingt beachten!
Gefährliche Umgebungsbedingungen
Benutzen Sie den Analyser nicht unter gefährlichen Umgebungsbedigungen. Dieses Gerät ist für den Gebrauch im Bereich von Service,
Entwicklung, Erprobung, Simulation oder anderen wissenschaftlichen, analytischen Applikationen gedacht, das Einsatzgebiet erstreckt
sich über industrielle Anwendung, Behörden, Krankenhäuser, Universitäten, Schulen, Reparaturbetriebe und auch den Automotive
Bereich. Der Hersteller übernimmt keine Verantwortung bei Verwendung unter gefährlichen Umgebungsbedingungen oder bei
fehlerhafter Anwendung.
Pflege und Sicherheit
Zur Reinigung des Analysers verwenden Sie ein weiches, leicht angefeuchtetes Tuch, Verwenden Sie keine Reiniger oder
Lösungsmittel, das Gehäuse und das Innenleben können dauerhaft beschädigt werden. Verwenden Sie das Gerät nicht in feuchter
Umgebung oder bei Regen. Wenn das Gerät einmal naß wird, schalten Sie es unverzüglich aus und entfernen Sie dien Akku. Trocknen
Sie den Akku und das Akkufach mit einem weichen Tuch um eventuelle Wasserschäden an der Platine zu verhindern. Lassen Sie das
Gerät vor einer Wiederinbetriebnahme vollständig trocknen bevor der Akku wieder installiert wird.
Li-ion Akku: Verwendung und Entsorgung
Entsorgen Sie den (defekten) Akku fachgerecht, entsprechend den Vorgaben des Gesetzes Ihres Landes. Ein Akku kann unter
Umständen Elektrolyt verlieren, wenn er kurzgeschlossen, falsch geladen, falsch eingebaut, verpolt oder ins Feuer geworfen wird.
Bauen Sie einen leckenden Akku sofort aus und entsorgen Sie ihn fachgerecht. Leckende Akkus können Oberflächenverätzungen an
Gerät und Händen oder andere körperliche Schäden verursachen.
• Lithium-Ionen Akkus müssen basierend auf den lokalen Gesetzen des Landes entsorgt und recycelt werden. Bitte informieren
Sie sich vorher über entsprechende Vorgaben.
• Viele Länder verbieten die Entsorgung von Elektronik über den normalen Hausmüll.
• Entsorgen Sie nur komplett entladende Akkus/Batterien über die Rückgabestellen, verwenden Sie ggfls Isolierband oder andere
Abdeckungen um die Batteriepole abzudecken.
Warnung!
Die Benutzung dieses Gerätes kann unter Umständen nationalen Regelungen unterliegen, bitte informieren Sie sich vor der
Verwendung dadrüber bei ihrem Händler oder dem Gesetzgeber.
Benutzerinformation:
In Übereinstimmung mit §13 der Ausführung der Verordnung 25 Juli 2005, Abschnitt 15 der Durchführung der Direktiven 2002/95/EC,
2002/96/EC und 2003/108/EC, zur Reduktion von verwendeten gefährlichen Substanzen in elektronischen Geräten und zu deren
Entsorgung gilt: die durchgestrichene Mülltonne auf dem Gerät zeigt an, daß das Gerät nach Ablauf seiner Verwendungszeit getrennt
von normalem Hausmüll zu entsorgen ist. Der Benutzer ist dafür verantwortlich, daß das Gerät der entprechenden Entsorgung /
Sammelstelle zugeführt wird. Entsprechende Problemmüllsammlungen oder Abgabestellen helfen negative Auswirkungen für Mensch
und Umwelt zu zu verhindern und sorgen für ein fachgerechtes Recycling der Rohrstoffe. Illegale Entsorgung des Gerätes durch den
Benutzer wird nach Verordnung 22/1997 (§50 ff) verfolgt und geahndet.

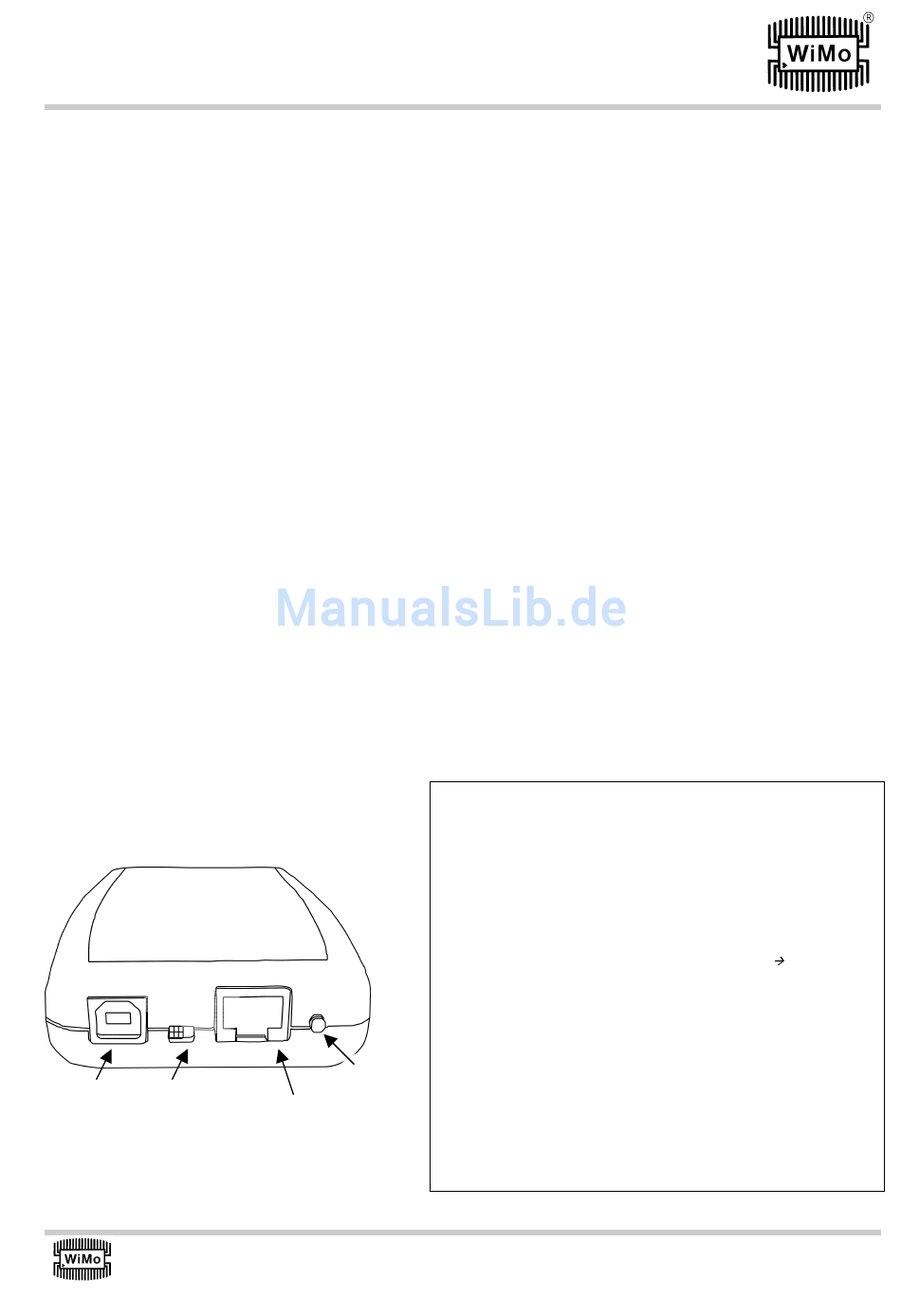

Anschlüsse
ON
OFF
USB
POWER
Ein/aus
+49 7276 / 96680
Anschlüsse auf der USB-Seite
Achtung!
Nur die hier spezifierte Stromversorgung verwenden
RESET
Erweiterungs-
Anschluß,
RJ 45
www.wimo.com
•
Die USB-Verbindung wird benötigt, wenn Stromversorgung und
Kommunikation zum PC (+5V/USB) über das mitgelieferte USB-Kabel
hergestellt werden soll.
•
Wenn der Anaylser das erste mal über das USB-Kabel angeschlüssen
wird, ist die Installation des FTDI Treibers notwendig. Ein Fenster wird
erscheinen und nach dem Treiber verlangen. Lassen Sie den PC nach
dem Treiber im Verzeichnis FTDI auf der CD-Rom suchen und
schließen
Sie
die
Als nächstes suchen Sie unter Systemsteuerung
dem neu installierten COM-Port. Notieren Sie sich diese Nummer für
die spätere Verwendung in der miniVNA PRO Software.
•
Der POWER-Schalter wird verwendet um den Analyser über den
internen Akku zu versorgen oder auch um den Akku bei
anschlossenem USB-Kabel über den PC zu laden, die Lade-LED
leuchtet nach Abschluß des Ladevorgangs. Wenn der Analyser mit
dem Akku betrieben wird, ist die Verwendung von Bluetooth zur
Kommunikation bindend. Der verwendete PC
unterstützen
um
Der Akku hat eine Kapazität von 1000mAh, die Ladezeit beträgt ca 3h.
•
Der Erweiterungsanschluß (RJ45) ist für den Anschluß zukünftiger
Optionen gedacht.
•
Der Reset-Taster dient zum Zurücksetzen der CPU und wird auch für
Firmware Upgrades benötigt, dazu wird die Software MEGALOAD
von microsyl.com verwendet. Für neue Firmware bitte regelmäßig
www.miniradiosolutions.com besuchen.
Installation
wie
vorgegeben
Hardware nach
muß Bluetooth
dieses
Feature
zu
© WiMo 2010, 2011
ab.
benutzen.
