seppelfricke 5413 Installation

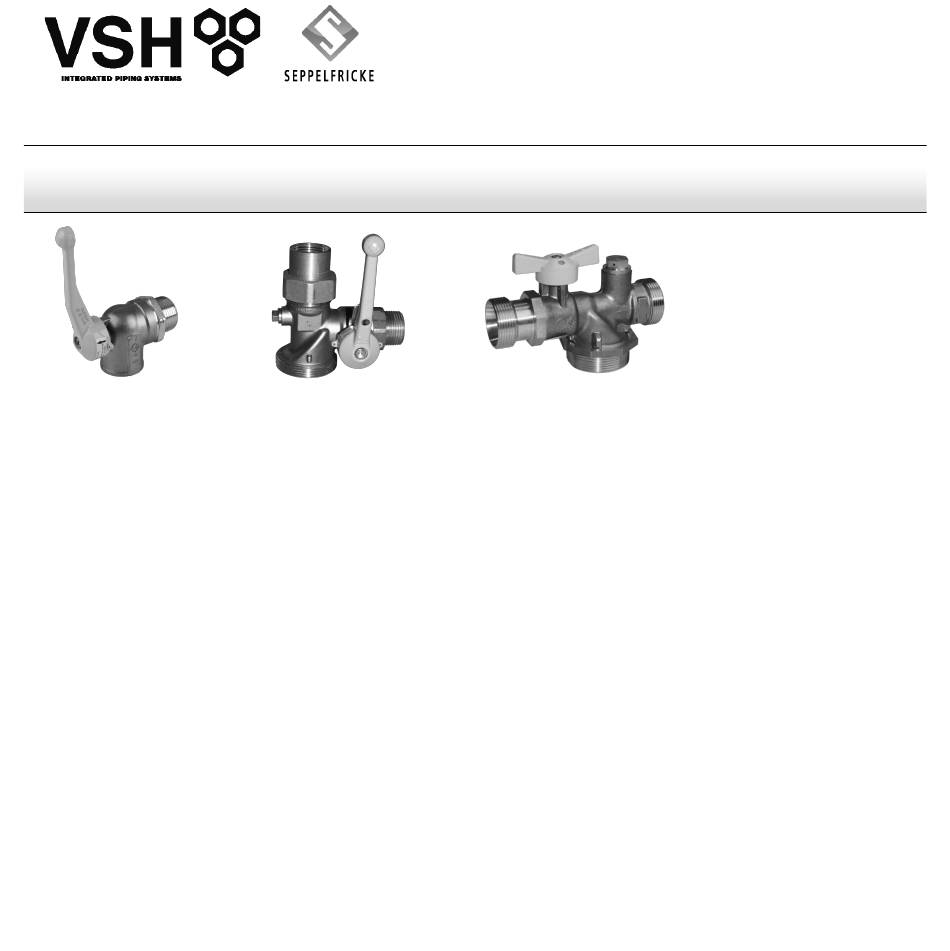

Seppelfricke 5413, 5423, 5493 - Gasanschlussarmatur mit integriertem
Modell-Nr. 5413
Modell Nr.: 5413, 5423, 5493
Produktbeschreibung
• Gasanschlussarmatur mit integriertem Gasströmungs-
wächter (GS) nach DVGW-Prüfgrundlage VP 305-1
ausgestattet
• Für die Gashausinstallation
• Waagerechte Einbaulage, Schließfaktor f
• Aktive Schutzmaßnahme nach DVGW – TRGI 2008
(Arbeitsblatt G 600/ April 2008)
Aufgabe und Funktionsweise des Gasströmungswächters
gem. der Regelwerksergänzung DVGW-Arbeitsblatt G
600–B vom Dez. 2003:
Der jeweilige Durchfluss, entsprechend der ausgewählten
Größe, wird bis zum Erreichen des Schließdurchflusses
gewährleistet. Ist der Durchfluss größer als der Schließ-
durchfluss, sperrt der Gasströmungswächter sofort die
Gasleitung. Nach Beseitigung der Ursache für das Schließen
wird über eine Überströmöffnung im Strömungswächter der
Druckausgleich und somit das selbsttätige Öffnen des
Strömungswächters herbeigeführt.
Gasströmungswächter
Modell-Nr. 5423
= 1,45
smax
Seppelfricke Armaturen
GmbH
Haldenstraße 27
45881 Gelsenkirchen
Modell-Nr. 5493
Der max. Durchfluss der Überströmöffnung beträgt bei
jeweiligem max. zul. Betriebsdruck 30 l/h. Der Druckverlust
von Seppelfricke-Gasströmungswächtern beträgt für alle
Typen 0,5 mbar bei Nenndurchfluß. Der Gasströmungs-
wächter schützt nicht bei Undichtigkeiten, die unterhalb des
spezifischen Schließdurchflusses liegen. Geringe Leckagen
führen nicht zum Schließen des Gasströmungswächters!
Haftungsbeschränkung
Vor Gebrauch Betriebsanleitung lesen! Bei Nichteinhaltung
dieser Betriebsanleitung und bestimmungswidriger Verwen-
dung übernehmen wir für Schäden keine Haftung!
Betriebsanleitung sorgfältig aufbewahren.
Sicherheit
• Für die Montage sind die jeweiligen Richtlinien
für Gasinstallationen zu beachten.
• Montage ausschließlich durch geschultes
Fachpersonal.
• Bei fehlerhafter Montage kann es zu Schäden
kommen!
