Inhaltszusammenfassung für Leiner AREA slide

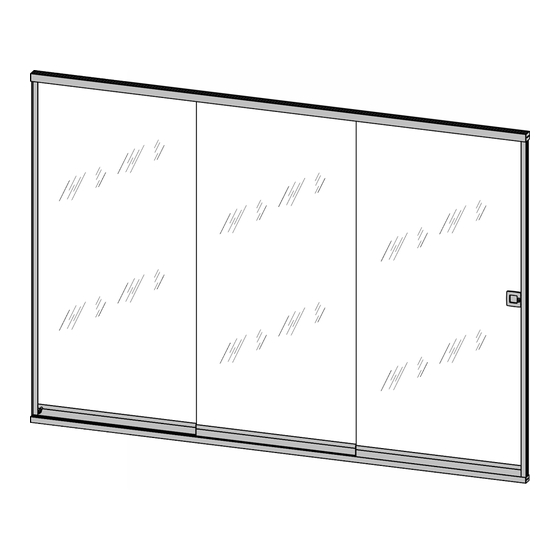

- Seite 1 Benutzerinformation für den Kunden SCHIEBEGLASSYSTEM AREA slide Leiner GmbH Augsburger Straße 5 86497 Horgau Deutschland Telefon: +49 8294-292-0 Leiner GmbH Telefax: +49 8294-292-39 EN13651 Internet: www.leiner.de 09/2016, Version 1-DE Art.-Nr.: S71100 Dokumentation: Leiner GmbH...
- Seite 2 Originaldokument Lein-34514-DE, 1, de_DE © Leiner GmbH 2016 Schiebeglassystem AREA slide 06.09.2016...
-
Seite 3: Ergänzende Anweisungen
Die Inhalte dieser Anleitung sind urheberrechtlich geschützt. Ihre Verwendung ist im Rahmen der Montage und Nutzung des Schie- beglassystems zulässig. Eine darüber hinausgehende Verwen- dung ist ohne schriftliche Genehmigung der Firma Leiner GmbH nicht gestattet. Haftungsbeschränkungen In folgenden Fällen übernimmt die Firma Leiner GmbH für Schäden keine Haftung:... -
Seite 4: Inhaltsverzeichnis
4.3 Bürstendichtungen reinigen........18 4.4 Laufschienen reinigen..........18 4.5 Schließmechanik reinigen........... 19 4.6 Abdichtung kontrollieren..........20 Störungen................21 5.1 Störungen beseitigen..........21 5.2 Türschloss einstellen..........21 5.3 Knebelgriff einstellen..........23 Demontage und Entsorgung..........24 Index................... 25 Schiebeglassystem AREA slide 06.09.2016... -
Seite 5: Übersicht Schiebeglassystem
Übersicht Schiebeglassystem Übersicht Schiebeglassystem Das Schiebeglassystem AREA slide kann als Türfront oder Brüs- tungselement in verschiedenen Varianten genutzt werden. Folgende Varianten sind möglich: Ä Seite 6) Einzelanlagen ( Ä Seite 7) Kombinations-/Stoßanlagen ( Eckanlagen ( Ä Seite 8) U-Anlagen ( Ä... -
Seite 6: Einzelanlage
Die Aushebesicherungen (Abb. 1/10) verhindern ein absichtliches oder versehentliches Aushängen der Glasschiebetüren, indem sie die Tiefe der oberen Laufschiene (Abb. 1/1) auf ein Minimum redu- zieren. Zum Öffnen wird das Türschloss (Abb. 1/4) entriegelt und die Glas- schiebetür der Durchgangsseite geöffnet. Schiebeglassystem AREA slide 06.09.2016... -
Seite 7: Kombinations-/Stoßanlage
Gleiszahl. Mithilfe von Verbindern in der oberen und unteren Laufschiene können die Einzelanlagen zusammengeführt werden. Zur Verriegelung der Durchgangsöffnung wird eine Tür- schloss-Gegenschloss-Kombination montiert. Die Türschloss-Gegenschloss-Kombination unterscheidet sich in der Einstellung und der Verriegelungsfunktion nicht von der einer Einzelanlage. Abb. 2: Kombinations-/Stoßanlage 06.09.2016 Schiebeglassystem AREA slide... -
Seite 8: Eckanlage
Gleiszahl befindet sich die Verriegelung an der Anlage mit der höheren Gleiszahl. Bei U-Anlagen werden die Stoßkanten der oberen und unteren Laufschiene auf Gehrung gesägt und bei der Montage mit Eckwin- keln verbunden. Abb. 4: U-Anlage Schiebeglassystem AREA slide 06.09.2016... -
Seite 9: Sicherheit
UMWELTSCHUTZ! Diese Kombination aus Symbol und Signalwort weist auf mögliche Gefahren für die Umwelt hin. Tipps und Empfehlungen Dieses Symbol hebt nützliche Tipps und Empfeh- lungen sowie Informationen für einen effizienten und störungsfreien Betrieb hervor. 06.09.2016 Schiebeglassystem AREA slide... -
Seite 10: Bestimmungsgemäße Verwendung
Folgende Tätigkeiten an oder mit dem Schiebeglas- system sind nicht zulässig: – zusätzliche Belastungen der Glasschiebetüren z. B. durch angehängte Gegenstände – Veränderungen wie An- und Umbauten, die nicht von der Firma Leiner GmbH geprüft und freige- geben wurden Schiebeglassystem AREA slide 06.09.2016... -
Seite 11: Zu Bestimmten Personengruppen
Anschlagpuffer entfernt wurden, sind die Glasschiebe- türen frei in den Laufschienen verschiebbar. Dadurch entsteht Quetschgefahr. – Glasschiebetüren vorsichtig bewegen. – Beim Bewegen der einzelnen Glasschiebetüren keine Körperteile zwischen die Glasschiebetüren stecken. – Nach der Reinigung die Anschlagpuffer sofort wieder einschrauben. 06.09.2016 Schiebeglassystem AREA slide... - Seite 12 Glasbruch kommen kann. – Keine Hindernisse in den Öffnungsspalt zwischen Glasschiebetür und Aufnahmeschiene einbringen. – Die Glasschiebetüren über den gesamten Bewe- gungsbereich bis zur absoluten Schließ- oder Öff- nungsstellung langsam von Hand führen. – Glasschiebetüren nicht zusätzlich belasten. Schiebeglassystem AREA slide 06.09.2016...
-
Seite 13: Glasschiebetür Öffnen/Verriegeln
Türschloss nicht selbstständig. Glasschiebetür ganz schließen und Sperrriegel nach unten schieben (Abb. 5/2). ð Die Glasschiebetür ist verriegelt. 3.2 mit Knebelgriff Glasschiebetür öffnen Knebelgriff nach oben drücken und Glasschiebetür auf- schieben. Abb. 6: Knebelgriff entriegeln 06.09.2016 Schiebeglassystem AREA slide... -
Seite 14: Mit Schiebetürschloss
Abb. 7: Glasschiebetür öffnen mit Schiebetürschloss Glasschiebetür verriegeln Wenn die Glasschiebetür versehentlich geschlossen wird, verschließt das Türschloss nicht selbstständig. Glasschiebetür ganz schließen und Schlüssel im Schiebetür- schloss nach rechts drehen (Abb. 7). ð Die Glasschiebetür ist verriegelt. Schiebeglassystem AREA slide 06.09.2016... -
Seite 15: Reinigung
Ä Kapitel 4.2 „Glasschiebetür reinigen“ – auf Seite 16 – Ä Kapitel 4.3 „Bürstendichtungen rei- nigen“ auf Seite 18 Ä Kapitel 4.4 „Laufschienen reinigen“ – auf Seite 18 Abb. 9: Knebelgriff entriegeln 06.09.2016 Schiebeglassystem AREA slide... -
Seite 16: Glasschiebetür Reinigen
Bei der Benutzung eines Dampfreinigers die Bedienungsanleitung des Gerätes beachten. – Glasschiebetüren nicht mit einem Dampfreiniger reinigen, wenn die Außentemperatur £ 0° C beträgt. – Niemals in den heißen Wasserdampf fassen. – Wasser nur im drucklosen Zustand nachfüllen. Schiebeglassystem AREA slide 06.09.2016... - Seite 17 Für ein optimales Reinigungsergebnis zuerst die Außenflächen der Glasschiebetüren reinigen, dann die Innenflächen. Mit dem Abzieher horizontal über die Scheibe ziehen. Dabei das Wischtuch unter den Abzieher halten, und das Schmutzwasser auffangen. Wasserreste mit einem Microfasertuch wegpolieren. 06.09.2016 Schiebeglassystem AREA slide...
-
Seite 18: Bürstendichtungen Reinigen
Ä Seite 15). Anschlagpuffer montieren ( 4.4 Laufschienen reinigen Laufschienen Die Laufschienen müssen für ein leichtes und prob- lemloses Verschieben der Glasschiebetüren frei von Staub und Schmutz sein. Eine regelmäßige Reinigung (je nach Staub-/Schmutzbefall) ist zwingend erforder- lich. Schiebeglassystem AREA slide 06.09.2016... -
Seite 19: Schließmechanik Reinigen
Fette und Öle verharzen mit der Zeit und beeinträch- tigen die Funktion der Mechanik. Schließhaken (Abb. 11/1) und Sperrklinke (Abb. 11/2) auf der Durchgangsseite mit einem weichen Reinigungstuch rei- nigen. Schließhaken, Sperrklinke und die Mechanik der Sperrklinke mit Silikonspray einsprühen. Abb. 11: Schließmechanik Türschloss 06.09.2016 Schiebeglassystem AREA slide... -
Seite 20: Abdichtung Kontrollieren
Feuchtigkeitsschaden durch undichte Abdichtung! Eindringende Feuchtigkeit kann zu Schimmelbildung oder Beschädigung des Mauerwerks führen. – Abdichtung zwischen den Führungsschienen und dem Mauerwerk regelmäßig kontrollieren. – Falls die Abdichtung rissig ist oder sich ablöst, Ä Seite 3) hinzuziehen. Kundendienst ( Schiebeglassystem AREA slide 06.09.2016... -
Seite 21: Störungen
Verschlussknebels ist falsch auf Seite 23. eingestellt. 5.2 Türschloss einstellen Um das einwandfreie Verschließen und Öffnen der Glasschiebetür auf der Durchgangsseite zu gewähr- leisten, muss in der Führungsschiene der Schließ- haken auf die richtige Höhe eingestellt werden. 06.09.2016 Schiebeglassystem AREA slide... - Seite 22 Befestigungsschrauben am Schließhaken (Abb. 13/4) leicht festschrauben. Glasschiebetür schließen und Verriegelung prüfen. Die Sperrklinke und der Schließhaken besitzen abgeschrägte Flächen, die bei einem versehent- lichen Schließen der Glasschiebetür das Schloss automatisch entriegeln. Bei Bedarf Höheneinstellung und Feinjustierung ändern. Schiebeglassystem AREA slide 06.09.2016...
-
Seite 23: Knebelgriff Einstellen
Der Knebelgriff (Abb. 14/4) besitzt eine Feder- rückstellung. Wenn die Glasschiebetür geschlossen wird, verschließt der Knebelgriff selbstständig. Bei Bedarf die Einstellung korrigieren. Abb. 14: Knebelgriff einstellen Befestigungsschrauben am Schließblech (Abb. 14/1) fest- Befestigungsschrauben Schließ- schrauben. blech Schließblech Schließklinke Knebelgriff 06.09.2016 Schiebeglassystem AREA slide... -
Seite 24: Demontage Und Entsorgung
Durch falsche Entsorgung können Gefahren für die Umwelt entstehen. – Kunststoffe und Metalle trennen und gemäß den örtlichen Bestimmungen der Wiederverwertung zuführen. – Im Zweifel Auskunft zur umweltgerechten Entsor- gung bei der örtlichen Kommunalbehörde oder speziellen Entsorgungsfachbetrieben einholen. Schiebeglassystem AREA slide 06.09.2016... -
Seite 25: Index
Kundendienst ......3 Reinigung Anschlagpuffer demontieren ... . . 15 06.09.2016 Schiebeglassystem AREA slide...
