Inhaltszusammenfassung für DAP audio DEQ-231
- Seite 1 DEQ-231 ORDERCODE D2050...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Gerät von DAP-Audio entschieden haben, an dem DEQ-231 werden Sie viel Freude haben. Sollten Sie sich auch für andere DAP-Audio Produkte interessieren, erhalten Sie weitere Informationen auf unserer Website: www.dap-audio.info oder Sie schicken eine Mail an: iwant@dap-audio.info...
-
Seite 3: Inhaltsverzeichnis
DAP Audio DAP Audio DEQ-231 Produkt-Anleitung Warnung..…...................………………………………..…….….. Sicherheitshinweise ………………………………………………………………………………………..…. Bestimmungsgemäße Verwendung …………………………………………………………..…………….. Gerätebeschreibung....…............……….……………………………… Features………………………………………………………………………………….………………….…. Geräteübersicht Frontseite…………………………………………………………………………..…..Geräteübersicht Rückseite ………………………………………………………………………..…..…..…. Installation..............……………………………..………………………… Aufstellung und Bedienung............……..……………………………...….. Menü-Funktionen …………………………………………………………….…………..……….………..…. MIDI......…........………..………….…….………………………...….….. Tabelle MIDI-Implementierung ……..……………………………………………………………………..…. Kabelanschlüsse......…........………..………….…….………….…….. Wartung..................………..………….…….……………..Eine Sicherung auswechseln............…………………….………….……… Fehlersuche..................………………….…………………..Technische Spezifikationen..............…...…….…….……………….…... -
Seite 4: Warnung
WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. -
Seite 5: Bestimmungsgemäße Verwendung
(z.B. nach Transport) ausgesetzt worden ist. Das dabei entstehende Kondenswasser kann Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr DAP Audio Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort •... - Seite 6 ANMERKUNGEN Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluß, Brand, elektrischem Schlag, Abstürzen usw. verbunden. Sie gefährden Ihre eigene Sicherheit und die Sicherheit von anderen! Unsachgemäße Installationen können Personen- oder Sachschäden verursachen!
-
Seite 7: Gerätebeschreibung

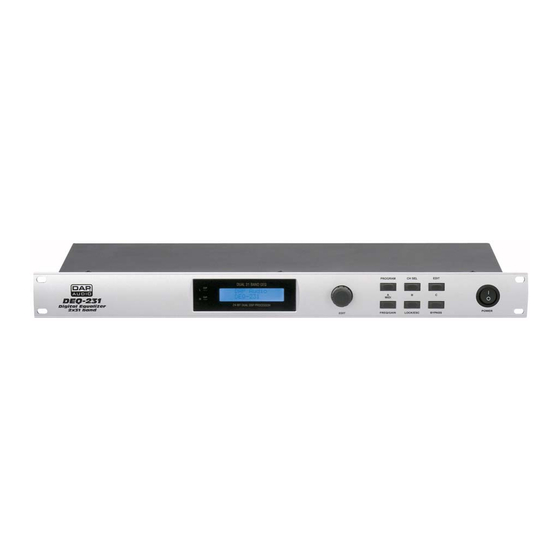

GERÄTEBESCHREIBUNG Features Der DEQ-231 ist ein professioneller Equalizer: • 24-bit Dual DSP (Digitaler Signalprozessor) • 24-bit Sampling-Rate D/A, A/D • Dual 31-band Equalizer-Display • Gain-Steuerung: 16dB, 0.5dB • Internes Digital Noise-Gate • 100 Memory Programm Back-Up durch Batterie • Links/Rechts Kanal Copy & Flat-Funktion •... -
Seite 8: Geräteübersicht Rückseite
Abb. 2 DEQ-231 Beschreibung Rückseite der Konsole: 10) IEC Anschluss + Sicherung 11) AC Volt Auswahl 115V/230V 12) Midi Out 13) Midi Thru 14) Midi In 15) XLR Output 2 16) TRS Output 2 17) Input-Level -20dB / + 4dB... -
Seite 9: Menü-Funktionen
Drücken Sie die Frequenz-Taste (3) erneut, um die Einstellung zu speichern. Laden und Speichern der Programme Mit dem DEQ-231 können Sie bis zu 100 verschiedene Programme speichern. Speichern Sie die Einstellungen: Drücken Sie die Program-Taste (6). Drücken Sie die Taste B (7). Jetzt können Sie die festgelegten Einstellungen auf einer individuellen Programmnummer zwischen 1 und 100... - Seite 10 Einstellen des Flat-Modus Drücken Sie die Edit-Taste (8). Drücken Sie Taste B (7), um in den Flat-Modus zu gelangen. Alle Frequenzen sollen auf 0dB eingestellt werden. Bestätigen Sie mit Taste B (7) oder widerrufen Sie mit Taste C (8). Kopieren eines Kanals Mit der Kopierfunktion können Sie die Einstellungen von einem Kanal zum anderen kopieren.
-
Seite 11: Bypass-Funktion
Bypass-Funktion Drücken Sie die Bypass-Taste (5). Das Display zeigt "BYP" und der Equalizer ist umgeleitet. Drücken Sie die Bypass-Taste (5) erneut, das Display zeigt "GEQ" an. Der Equalizer ist wieder aktiviert. MIDI ON Display Halten Sie die MIDI-Taste (3) 3 Sek. lang gedrückt. Das Display zeigt "MIDON" und die Midi-Funktionen sind aktiv. -
Seite 12: Midi
Die jeweiligen MIDI-Daten, die zum DEQ-231 gesendet werden (Sequencer, MIDI-Fußschalter etc.), sind über den MIDI IN Klinkenstecker empfangen worden. Wenn Sie z. B. den DEQ-231 als Effektgerät für ein Gitarren-Rack einsetzen wollen, können Sie den MIDI IN Klinkenstecker an einen MIDI-Fußschalter anschließen, um voreingestellte Programme auszuwählen. -
Seite 13: Tabelle Midi-Implementierung
Tabelle MIDI-Implementierung DEQ-231 MIDI IMPLEMENTATION CHART DEQ-231 Function Transmitted Recognized Remarks Basic channel Default Changed 1-16 Mode Default Messages Altered Note number True voice Velocity Note ON Note OFF After touch Key's Channel Pitch bend Control change See CC list below for details... - Seite 14 Parameter Control Change number Left Right 20Hz 25Hz 31,5Hz 40Hz 50Hz 63Hz 80Hz 100Hz 125Hz 160Hz 200Hz 250Hz 315Hz 400Hz 500Hz 630Hz 800Hz 1kHz 1k25kHz 1k6kHz 2kHz 2k5kHz 3,15kHz 4kHz 5kHz 6,3kHz 8kHz 10kHz 12,5kHz 16kHz 20kHz master...
-
Seite 15: Kabelanschlüsse
Kabelanschlüsse Achten Sie auf die Anschlußkabel, lassen Sie sie immer bei den Anschlüssen und vermeiden Sie Knoten und Schlingen, wenn Sie sie aufrollen: dies steigert ihre Lebenszeit und Zuverlässigkeit. Überprüfen Sie von Zeit zu Zeit, ob die Kabel noch in Ordnung, die Anschlüsse korrekt und die Kontakte richtig sind: Die meisten Probleme (falsche Kontakte, Brummtöne, Entladung etc.) werden ausschließlich durch ungeeignete oder falsche Kabel verursacht. -
Seite 16: Wartung
3. Wenn alles richtig ist, schliessen Sie das Gerät wieder ans Netz an. 4. Wenn Sie die Ursache eines Problems nicht feststellen können, öffnen Sie das Gerät nicht, dies könnte Schäden verursachen. Der Garantieanspruch erlischt. 5. Schicken Sie das Gerät zu Ihrem DAP Audio-Händler . -
Seite 17: Produktbeschreibung
Produktbeschreibung Modell: DAP Audio DEQ-231 Stromversorgung: 230 VAC, 50 Hz Stromverbrauch: 10W Inputs: XLR oder symmetrisch 1/4" Klinkenstecker Nom. Bedienungs-Level: -20dB bis +4dB Max. Input-Level: + 16dB bei +4 dB Nominal-Level, +2 dB bei -20 dB Nominal-Level Input-Impedanz: 40 symmetrisch, 20 asymmetrisch Outputs: XLR oder symmetrisch 1/4"...
