Benutzerhandbuch

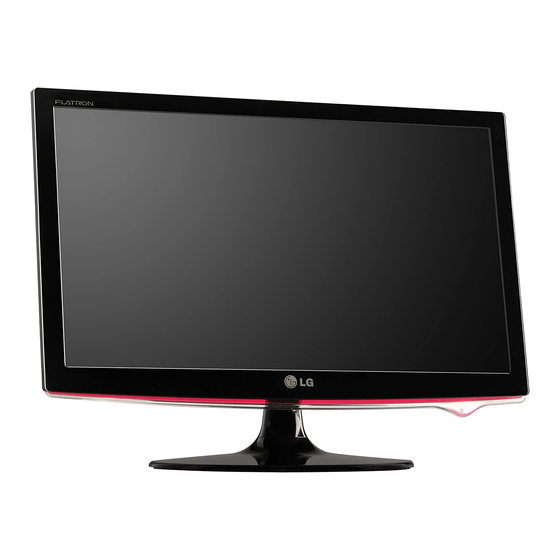

W2261V
L
esen Sie unbedingt die Wichtigen Sicherheitsmaßnahmen, bevor Sie
das Produkt verwenden.
Bewahren Sie das Benutzerhandbuch (CD) griffbereit auf, falls Sie etwas
nachschlagen müssen.
B
eachten Sie das Etikett auf dem Produkt und teilen Sie Ihrem Händler die
darauf enthaltenen Informationen mit, falls Sie Serviceleistungen in
Anspruch nehmen möchten.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LG W2261V
Inhaltszusammenfassung für LG W2261V
- Seite 1 Benutzerhandbuch W2261V esen Sie unbedingt die Wichtigen Sicherheitsmaßnahmen, bevor Sie das Produkt verwenden. Bewahren Sie das Benutzerhandbuch (CD) griffbereit auf, falls Sie etwas nachschlagen müssen. eachten Sie das Etikett auf dem Produkt und teilen Sie Ihrem Händler die darauf enthaltenen Informationen mit, falls Sie Serviceleistungen in...
-
Seite 2: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Dieses Gerät wurde so entwickelt und hergestellt, dass Ihre persönliche Sicherheit gewährleistet ist. Unsachgemäßer Gebrauch kann allerdings zur Gefahr eines elektrischen Schlags oder Brands führen. Damit die in diesem Display eingebauten Schutzvorrichtungen ihre Funktion ordnungsgemäß erfüllen, beachten Sie die folgenden Grundregeln für die Installation, Nutzung und Wartung des Geräts. - Seite 3 Wichtige Sicherheitshinweise Installation Stellen Sie keine Gegenstände auf das Netzkabel bzw. fahren Sie keine Gegenstände darüber, und stellen Sie das Display nicht an einem Ort auf, an dem das Netzkabel beschädigt werden kann. Verwenden Sie das Display nicht in der Nähe von Wasser, wie etwa einer Badewanne, eines Waschbeckens, einer Küchenspüle, eines Waschbehälters, auf nassem Boden oder in der Nähe eines Schwimmbeckens.
-
Seite 4: Anschließen Des Displays
Anschließen des Displays Montieren des Standfußes Legen Sie den Monitor mit der Vorderseite nach unten auf ein weiches Tuch. Wie das Bild zeigt, setzen den Körper der Maschine unter richtiger Richtung in die Sockel ein und durch die Schrauben ihn festschrauben. Ständersockel Schraube Ständerteil... -
Seite 5: Positionieren Des Monitors
Anschließen des Displays Bevor Sie das Display in Betrieb nehmen, achten Sie darauf, dass die Stromversorgung zum Gerät, zum Computersystem und zu anderen angeschlossenen Geräten unterbrochen ist. Positionieren des Monitors Stellen Sie die Position des Bildschirms auf unterschiedliche Weise ein, um einen höchstmöglichen Komfort zu erreichen. -
Seite 6: Verwenden Des Computers
Anschließen des Displays Verwenden des Computers Stellen Sie sicher, dass der Computer und der Monitor ausgeschaltet sind. Schließen Sie die Kabel wie in der nachstehenden Abbildung für gezeigt an. DVI-Kabel anschließen D-Sub-Kabel (PC) anschließen D-Sub-Kabel (Mac) anschließen HDMI-Kabel anschließen HINWEIS Dies ist eine vereinfachte Darstellung der Rückansicht. - Seite 7 Anschließen des Displays Drücken Sie zum Einschalten des Gerätes die Taste am seitlichen Bedienungsfeld. Nach dem Einschalten des Ein-/Aus-Schalter Monitors wird die Funktion 'Automatische Bildeinstellung' automatisch ausgeführt. (Eingang nur für D-Sub-Signalkabel [RGB]) HINWEIS Was ist die Funktion “Automatische Bildeinstellung”? : Mit dieser Funktion erhält der Benutzer optimale Anzeigeeinstellungen.
-
Seite 8: Bedienelemente Auf Der Vorderseite
Bedienelemente Bedienelemente auf der Vorderseite Bedienelement Funktion FUN-Taste Mit dieser Taste rufen Sie die Funktionen EZ ZOOMING, 4:3 BREITBILD, PHOTO EFFECT, TON auf. Nähere Informationen hierzu finden Sie auf den Seiten B15 - B16. Mit dieser Taste öffnen bzw. schließen Sie die MENU-Taste Bildschirmanzeige. - Seite 9 Bild für die momentan gewählte Bildschirm- auflösung (Anzeigemodus) automatisch ideal eingestellt. Der optimale Anzeigemodus ist: W2261V : 1920 x 1080 Mit dieser Taste schalten Sie das Display ein bzw. aus. Ein-/Aus-Schalter Druecken Sie die rot gekennzeichnete Taste auf der Rückseite.
-
Seite 10: Einstellen Der Funktionen Der Bildschirmanzeige (Osd)
Einstellen der Funktionen der Bildschirmanzeige (OSD) Bildschirmeinstellung Die Bildgröße, -position und Funktionsparameter des Displays lassen sich mit Hilfe der gesteuerten Bildschirmanzeige (OSD) schnell und einfach einstellen. Nachstehend finden Sie ein kurzes Beispiel, um Sie mit der Verwendung der Bedienelemente vertraut zu machen. Im Folgenden erhalten Sie eine Übersicht über die möglichen Einstellungen und Auswahlmöglichkeiten mit Hilfe der Bildschirmanzeige (OSD). -
Seite 11: Auswählen Und Einstellen Von Funktionen Der Bildschirmanzeige (Osd)
Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Die folgende Tabelle zeigt alle Funktionen, Einstellungen und Menüs der Bildschirmanzeige. : Einstellbar R : RGB-Eingang * : nur für RGB/DVI-Eingang D : DVI-Eingang ** : nur für HDMI-Eingang H : HDMI-Eingang HINWEIS Der Reihenfolge der Symbole kann je nach Modell unterschiedlich sein (B10~B18). - Seite 12 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Sie wissen nun, wie Sie eine Funktion innerhalb des OSD-Systems auswählen und einstellen. Nachstehend finden Sie die Symbole sowie deren Namen und Beschreibungen für alle Funktionen im Menü. Drücken Sie die Taste MENU. Daraufhin erscheint das Hauptmenü der OSD-Steuerung.
- Seite 13 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung BILD RGB/DVI-Eingang Einstellen der Helligkeit des HELLIGKEIT Bildschirms. KONTRAST Einstellen des Bildschirmkontrastes. GAMMA Legen Sie den gewünschten Gamma- Wert fest. -50/0/50 Auf dem Monitor zeigen hohe Gamma- HDMI-Eingang Werte weißliche Bilder, niedrige Gamma-Werte dagegen Bilder mit hohem Kontrast.
- Seite 14 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung GLEICHLAUF Verschieben des Bildes nach links bzw. HORIZONTALE rechts. Verschieben des Bildes nach oben bzw. VERTIKAL unten. TAKT Verringern vertikaler Balken oder Streifen, die im Hintergrund des Bildschirms sichtbar sind.
- Seite 15 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung Wählen Sie hier die Sprache, in der die SPRACHE SETUP Funktionen angezeigt werden sollen. Einstellen der Position des OSD-Fensters auf dem Bildschirm. BILDLAGE Wenn das Ausgangssignal der Videokarte WEISS nicht die Spezifikationen erfüllt, sind BALANCE möglicherweise die Farben auf Grund von...
- Seite 16 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Wenn Sie die Taste FUN links unten am Monitor berühren wird das Bildschirmmenü angezeigt. RGB-/DVI-Eingang HDMI-Eingang VOLUME Hauptmenü Untermenü Beschreibung EZ ZOOMING Mit Hilfe der EZ Zoom-Funktion wird die Auflösung der Anzeige schrittweise verringert. Drücken Sie die Taste einmal, um die Auflösung um einen Schritt zu verringern;...
- Seite 17 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung Auswahl der Bildschirmfarbe. PHOTO EFFECT PHOTO EFFECT NORMAL PHOTO EFFECT • NORMAL Die Funktion FOTO-EFFEKT ist deaktiviert. • GAUSSSCHE UNSCHÄRFE Mit Hilfe dieser Funktion wird ein dunkles und scharfes Bild heller und weicher dargestellt. •...
- Seite 18 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Wenn Sie die Taste links unten am Monitor berühren wird das Bildschirmmenü angezeigt. Menüname Symbole Untermenüs Hauptmenü Untermenü Beschreibung FILM Wählen Sie diese Option, um ein Video oder einen Film anzuschauen. RGB-/DVI-Eingang INTERNET Wählen Sie diese Option, um an einem Dokument zu arbeiten (z.
- Seite 19 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung RGB-/DVI-Eingang DEMO Diese Funktion dient zur Vorführung des Gerätes im Verkaufsraum. Der Bildschirm wird in zwei Hälften unterteilt, wobei der Standard- Modus in der linken und der Video-Modus in der rechten Bildhälfte angezeigt wird.
- Seite 20 Fehleranalyse Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden. Kein Bild zu sehen Ist das Netzkabel des • Überprüfen Sie das Netzkabel auf richtigen Sitz Displays angeschlossen? am Display und and der Stechdose. Leuchtet die • Drücken Sie den Ein-/Ausschalter. Betriebsanzeige? Ist es ein und beleuchtet •...
- Seite 21 Fehleranalyse Falsche Bilddarstellung auf dem Display Falsche Position auf • Drücken Sie die Taste AUTO/SET, um die dem Display. Darstellung des Displays automatisch optimal einzustellen. Sind die Ergebnisse nicht zufriedenstellend, stellen Sie die Bildposition mit dem Symbol für H Position und V Position auf der Bildschirmanzeige (OSD) ein.
- Seite 22 Fehleranalyse Falsche Bilddarstellung auf dem Display Die Bildschirmfarbe ist • Überprüfen Sie, ob das Signalkabel richtig monochrom oder nicht angeschlossen ist. Befestigen Sie es ggf. mit einem normal. Schraubendreher. • Achten Sie darauf, dass die Grafikkarte vorschriftsmäßig in den Steckplatz eingesetzt ist. •...
-
Seite 23: Technische Daten
Technische Daten 21.5 Zoll (54,6 cm) Flachbildschirm Aktivmatrix-TFT LCD Display Antireflextionsbeschichtung Sichtbare Bildschirmdiagonale: 54,6 cm 0,248*0,248 mm Pixelabstand Horizontale Freq. Analog : 30 - 83 kHz (Automatisch) Sync-Eingang Digital : 30 - 83 kHz (Automatisch) Vertikale Freq. Analog ,Digital: 56 - 75 Hz (Automatisch) Eingangsform Separat TTL, Positiv/Negativ SOG (Sync On Green) - Seite 24 Technische Daten Dieses Produkt erfüllt die Anforderungen für Wandhalterungen sowie für das Wechselgerät. RGB/DVI-Ablenkfrequenzen Vertikale Freq. (Hz) Bildschirm-Modi (Auflösung) Horizontale Freq. (kHz) 31,468 720 x 400 31,469 640 x 480 37,500 640 x 480 37,879 800 x 600 46,875 800 x 600 48,363 1024 x 768 60,123...
