Power supply/ Spannungsversorgung/ Alimentatio/ Alimentacion de
corriente/ Alimentazione
Extra low voltage power supply / Limited power source.
Kleinspannung Stromversorgung / Limitierte Stromquelle.
Alimentation de voltage extra bas / tension d'alimentation limitée.
Fuente de alimentación de extra baja tensión / Tensión limitada.
Alimentatore a bassissima tensione di sicurezza / sorgente di potenza limitata.

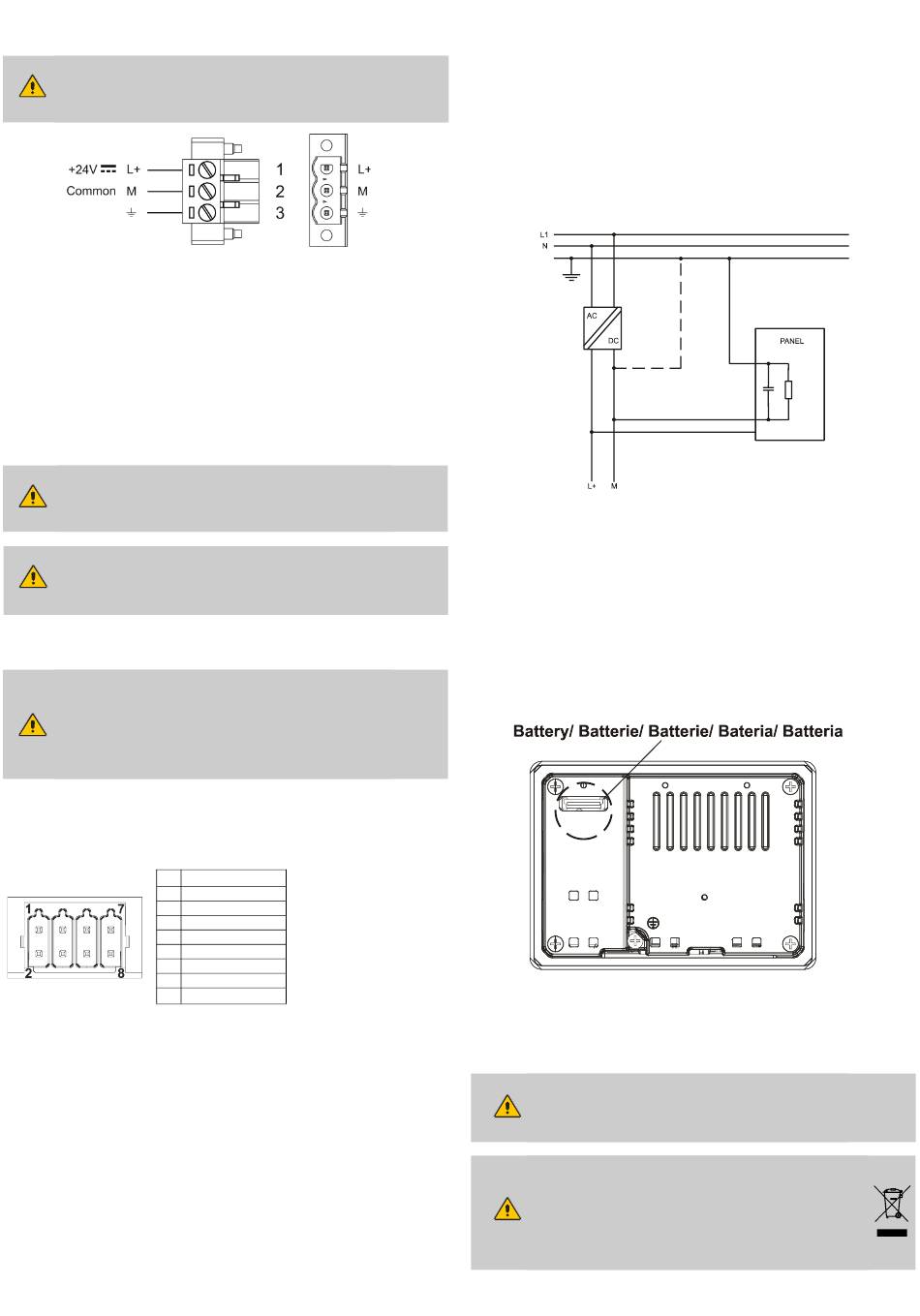

DC Power Connector, Female - R/C Terminal Blocks (XCFR2), manufactured by Weidmuller Inc.,
Cat. No. BLZ 5.08, torque 4.5 lb-in
DC Spannungsklemme, weiblich - R/C Terminal Block (XCFR2), hergestellt durch Weidmullr Inc.,
Katalog Nr. BLZ 5.08, Drehmoment 4.5 lb-in
Conector de alimentacion Hembra- R/C Regleta de Tornillos (XCFR2) , fabricado por Weidmuller Inc.,
Cat. No BLZ 5.08, par de apriete 4.5 lb-in
Alimentateur DC, femelle - Blockages terminales R/C (XCFR2), produit par Weidmuller Inc, Catalogue
Nr. BLZ 5.08, couple 4.5 lb-in
Connettore di alimentazione, femmina - R/C morsetti (XCFR2), prodotto da Weidmuller Inc, cat. Nr.
BLZ 5.08, coppia 4.5 lb-in
3 conductor 1,5mmq wire size minimum, minimum temperature conductor rating 105°C.
3 Leiter 1,5 mmq Kabelgröße, Mindesttemperatur 105°C.
3 fils 1,5mm minimum, conducteur de température minimum 105°C.
3 conductores de sección mínima de 1,5 mmq, temperatura mínima nominal de 105 ° C.
3 conduttori sezione minima 1,5mmq, temperatura minima nominale 105°C.
Do not open the cabinet while the system is powered up.
Öffnen Sie das Gehäuse nicht, während das System eingeschaltet.
Ne pas ouvrir le boîtier lorsque le système est sous tension.
No abra la unidad mientras el sistema está encendido.
Non aprire l'armadio quando il sistema è acceso.
WARNING: Do not separate when energized.
WARNUNG: Nicht trennen, wenn aktiviert.
ATTENTION: Ne pas séparer sous tension.
ADVERTENCIA: No separar cuando energizado.
AVVERTIMENTO: Non scollegare sotto tensione.
TP_#12227_V01_200403
Ensure that the power supply has enough power capacity for the operation of the
equipment.
Stellen Sie sicher, dass die Spannungsversorgung genügend Leistungskapazität für den
Betrieb des Gerätes aufweist.
Assurez vous que votre alimentation possède suffisament de puissance pour le pupitre.
Asegúrese que la fuente de alimentación tiene suficiente capacidad para operar con el
equipo.
Verificare che l'alimentatore sia in grado di erogare la potenza necessaria per il
corretto funzionamento dell'apparecchiatura.
Connections/ Anschlüsse/ Raccordements/ Conexiones/ Collegamenti
SERIAL PORT
Pin
1
2
3
4
5
6
7
8
Expansion slot for Plug-in modules/ Erweiterungssteckplatz für Plug-in
modules/ Slot d'extension pour modules plug-in/ Ranura de expansión
para módulos conectables/ Slot di espansione per moduli plug-in
The validity of UL certification is ensured only by using accessories (PLxx) covered by the same
certificate.
Die Gültigkeit der UL-Zertifizierung wird nur durch Verwendung von Zubehör (PLxx) gewährleistet,
das von demselben Zertifikat abgedeckt wird.
La validité de la certification UL est assurée uniquement en utilisant des accessoires (PLxx) couverts
par le même certificat.
La validez de la certificación UL está garantizada solo mediante el uso de accesorios (PLxx) cubier-
tos por el mismo certificado.
La validità della certificazione UL è assicurata solo utilizzando accessori (PLxx) coperti dallo stesso
certificato.
TP_#12227_V01_200403
Description
To operate in RS-485 pins 1-2
and 4-3 must be connected
RX/CHB-
externally / Für den Betrieb in RS-
TX/CHA-
485 müssen die Pins 1-2 und 4-3
CTS/CHB+
extern angeschlossen werden /
RTS/CHA+
Pour fonctionner sur RS-485, les
+5V output
broches 1-2 et 4-3 doivent être
GND
connectées en externe / Para
operar en RS-485 pines 1-2 y 4-3
debe estar conectada externa-
SHIELD
mente / Per operare in RS-485 i
pin 1-2 e 4-3 devono essere
collegati esternamente
The unit must always be grounded to earth. Earth connection will have to be done using either the
screw or the faston terminal located near the power supply terminal block. Also connect to ground the
terminal 3 on the power supply terminal block.
Das Gerät muss immer geerdet werden. Erdungsanschluss muss getan werden, entweder mit der
Schraube oder die faston Terminal in der Nähe der Stromversorgung Klemmenblock . Schließen Sie
auch das Terminal 3 an der Stromversorgung Klemmenblock zu erden.
L'appareil doit toujours être mis à la terre. Prise de terre devra être fait en utilisant soit la vis ou la
borne faston situé à proximité du bornier d'alimentation. Connectez également à la terre la borne 3
sur le bornier d'alimentation.
La unidad debe estar siempre conectado a tierra. Toma de tierra tendrá que ser hecho utilizando el
tornillo o el terminal faston ubicada cerca del bloque de terminales de alimentación. También conecte
a tierra el terminal 3 en el bloque de terminales de alimentación.
L'unità deve essere sempre collegata a terra. Il collegamento a terra dovrà essere effettuato utilizzan-
do la vite o il terminale faston situato vicino al blocco terminale di alimentazione. Collegare a terra
anche il terminale 3 sul morsetto di alimentazione.
5
TP_#12227_V01_200403
Dispose of batteries/ Batterie-Entsorgung/ Élimination des piles/
Eliminación de la batería/ Smaltimento della batteria
These devices are equipped with rechargeable Lithium battery, not user-replaceable.
Diese Geräte sind mit wiederaufladbaren Lithium-Batterie, nicht vom Benutzer ausgetauscht werden.
Ces appareils sont équipés de batterie au lithium rechargeable, non remplaçable par l'utilisateur.
Estos dispositivos están equipados con batería de litio recargable, no reemplazable por el usuario.
Questi dispositivi sono dotati di batteria al litio ricaricabile, non sostituibile dall'utente.
Dispose of batteries according to local regulations.
Akkus müssen ordnungsgemäß entsorgt werden.
Les batteries doivent être jetées conformément à la réglementation locale.
Deshágase de las baterías conforme a las normativas locales
Smaltire le batterie rispettando le normative locali.
This device cannot be disposed of as a domestic waste but according to
WEEE European Directive 2012/19/EU
Dieses Gerät darf nicht als Hausmüll entsorgt werden, sondern gemäß der
WEEE-Richtlinie 2012/19/EU
Cet appareil ne peut pas être éliminé en tant que déchet domestique, mais
conformément à la directive européenne DEEE 2012/19/UE
Este dispositivo no se puede tirar como un desecho doméstico, pero de
acuerdo con la Directiva Europea RAEE 2012/19/UE
Questo dispositivo non può essere smaltito come rifiuto domestico in accordo
alla Direttiva Europea RAEE 2012/19/UE
7
TP_#12227_V01_200403
6
8
