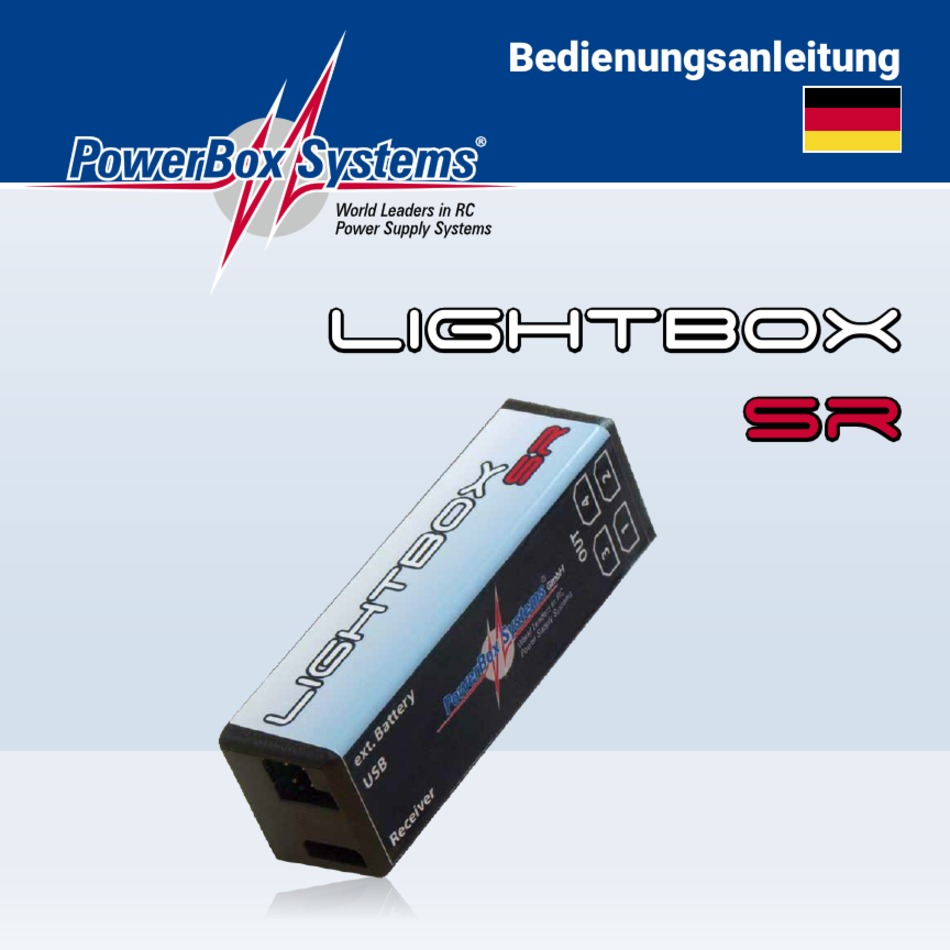

- Seite 1 Bedienungsanleitung LightBox LightBox LightBox...
-
Seite 2: Produktbeschreibung
Dazu gehört natürlich eine Licht- steuerung, die dem Original in nichts nachsteht. Die neu entwickelte LightBox SR von PowerBox Systems kann mithilfe der frei verfügbaren Terminal PC-Oberfläche alle erdenklichen Lichtsequenzen für Ihr Mo- dell steuern. - Seite 3 FEATURES Vier getrennt einstellbare Ausgänge Landelicht-, Blitzlicht-, Beacon- und Nachbrennerfunktion steuerbar per PWM oder mit seriellen Signal unterstützt werden folgende seriellen Systeme: PowerBUS, Futaba S-BUS, Multiplex M-Link, Jeti EX und UDI, Graupner SUMD, Spektrum SRXL, JR X-BUS einstellbare Schaltschwellen Lichtfunktionen voll konfigurierbar einfach zu bedienende PC Oberfläche viele gängige USB Adapter zur Programmierung verwendbar, z.B.
- Seite 4 1. ANSCHLÜSSE Eingang für optionalen externen Akku Anschluss für den USB Interface Adapter Ausgänge zu den LEDs Signaleingang, PWM oder seriell Polung der LED Ausgänge: PowerBox-Systems − World Leaders in RC Power Supply Systems...
-
Seite 5: Erste Schritte
2. ERSTE SCHRITTE Verbinden Sie die LightBox SR mit dem Empfänger und schließen Sie die LEDs an. Achten Sie hierbei auf die Polung wie oben in der Grafik beschrieben. Bei falsch angeschlossenen LEDs entsteht kein Defekt, allerdings leuchten die LEDs nicht. -
Seite 6: Einstellen Der Led Funktionen Mit Dem Pc
Den Uni Stecker des Adapterkabels verbinden Sie mit dem USB-Eingang der Light- Box SR. Wenn die LightBox SR noch nicht im Modell eingebaut ist, dient zur Strom- versorgung ein Akku mit 4 V – 9 V der bei Receiver eingesteckt wird. - Seite 7 Erst dann starten Sie das Terminal Programm auf Ihrem PC. Wählen Sie oben Light- Box und klicken Sie auf Weiter. Folgender Bildschirm ist zu sehen: www.powerbox-systems.com...
- Seite 8 Erklärung der Funktionen: Solid Light: Schaltbares Dauerlicht, nutzbar z.B. als Landescheinwerfer oder Cock- pitbeleuchtung Flash Light: Blinklicht, nutzbar für Positionsleuchten oder Stroboskopeffekte Beacon Light: Drehende Lichtfunktion, simuliert einen Rotationseffekt Afterburner: Nachbrenner Simulation Abhängig von der gewählten Funktion stehen verschiedene Einstellungen zur Verfügung: ON/OFF Setpoint: hiermit kann man den Schaltpunkt einstellen.
-
Seite 9: Abgesicherte Ausgänge
4. ABGESICHERTE AUSGÄNGE Alle vier LED Ausgänge haben Sicherungen eingebaut. Sollte eine Überlastung ei- nes Ausgangs oder ein Kurzschluss in der Verkabelung passieren, wird der Aus- gang abgeschaltet. Somit ist auch bei einer Stromversorgung durch den Empfän- ger sichergestellt, dass die Empfangsanlage im Fehlerfall nicht betroffen ist. Der maximale Strom pro Ausgang beträgt 1,2 A bei max. -
Seite 10: Technische Daten
PowerBox) betrieben, wird die Cut Off Voltage ca. 0,3 V – 0,4 V unter der sta- bilisierten Spannung eingestellt. Bei 5,9 V wären das 5,6 V Cut Off Voltage. Eine lange Zuleitung zur LightBox SR kann allerdings eine niedrigere Schwelle notwendig machen. - Seite 11 7. ABMESSUNGEN 8. LIEFERUMFANG - LightBox SR - Patchkabel 24cm - 4 x LED Anschlusskabel - Klebepad - Bedienungsanleitung 9. SERVICEHINWEIS Um unseren Kunden guten Service bieten zu können, wurde ein Support Forum, für alle Fragen die unsere Produkte betreffen, eingerichtet. Das entlastet uns stark, um nicht immer wieder häufig auftretende Fragen erneut beantworten zu müssen, und...
-
Seite 12: Garantiebestimmungen
PowerBox-Systems legt bei der Entwicklung und der Fertigung besonderen Wert auf höchsten Qualitätsstandard, garantiert „Made in Germany“! Wir gewähren deshalb auf die LightBox SR eine Garantie von 24 Monaten ab dem Verkaufsdatum. Die Garantie besteht darin, dass nachgewiesene Materialfehler von uns kostenlos behoben werden. Wir weisen vorsorglich darauf hin, dass wir uns vorbehalten, das Gerät auszutauschen, wenn eine Reparatur aus wirtschaftli-... -
Seite 13: Haftungsausschluss
überwacht werden. Daher übernehmen wir keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus der Anwendung und aus dem Betrieb der LightBox SR ergeben oder in irgendeiner Weise damit zusammenhängen können. Soweit es gesetzlich zuläs- sig ist, wird die Pflicht zur Schadensersatzleistung, gleich aus welchen rechtlichen Gründen, auf den Rechnungsbetrag der Produkte aus unserem Haus, die an dem... - Seite 14 09/2020 PowerBox-Systems GmbH zertifiziert nach DIN EN ISO 9001 Ludwig-Auer-Straße 5 D-86609 Donauwörth Germany +49-906-99 99 9-200 +49-906-99 99 9-209 www.powerbox-systems.com...
