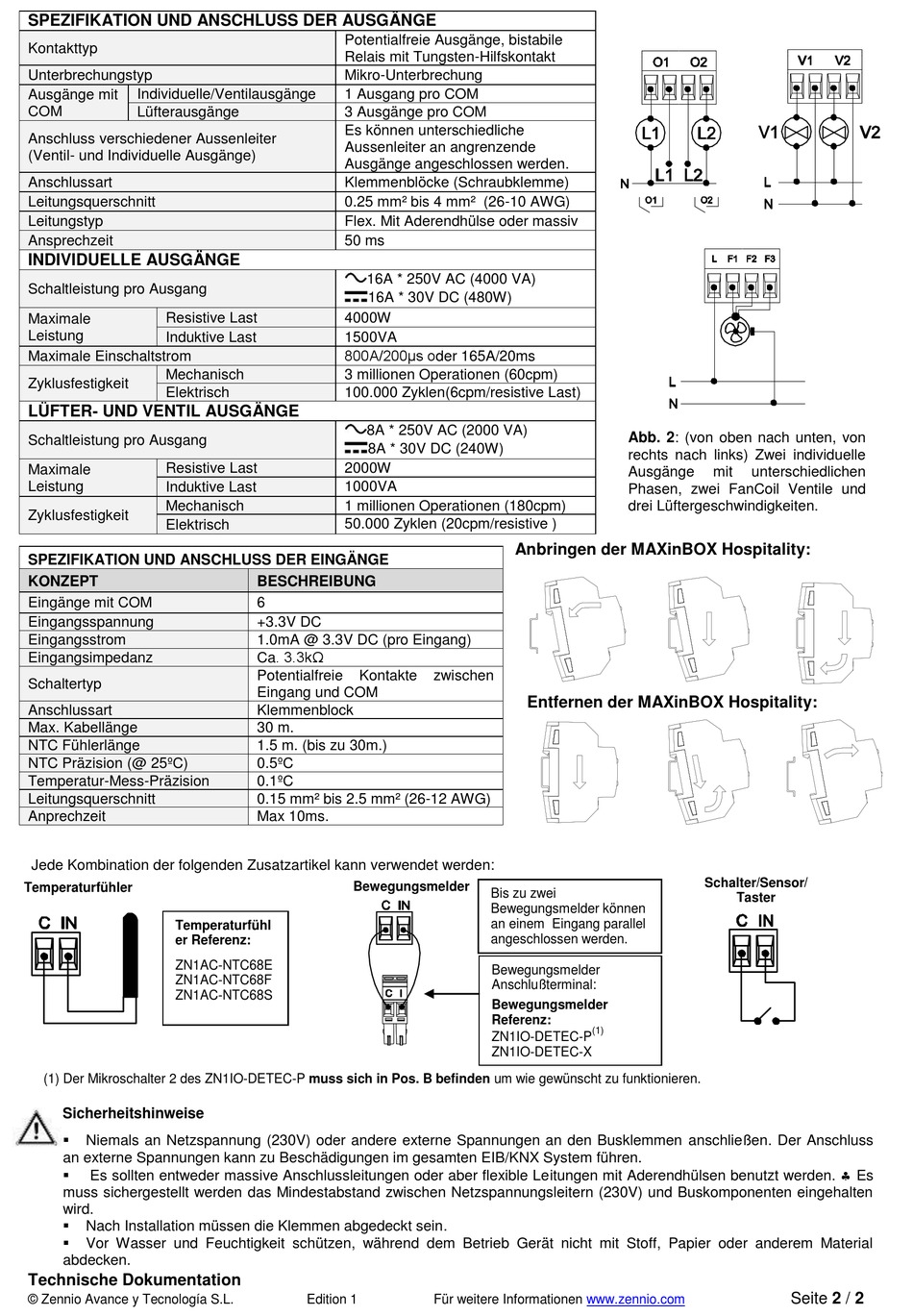

SPEZIFIKATION UND ANSCHLUSS DER AUSGÄNGE
Kontakttyp
Unterbrechungstyp
Individuelle/Ventilausgänge
Ausgänge mit
COM
Lüfterausgänge
Anschluss verschiedener Aussenleiter
(Ventil- und Individuelle Ausgänge)
Anschlussart
Leitungsquerschnitt
Leitungstyp
Ansprechzeit
INDIVIDUELLE AUSGÄNGE
Schaltleistung pro Ausgang
Resistive Last
Maximale
Leistung
Induktive Last
Maximale Einschaltstrom
Mechanisch
Zyklusfestigkeit
Elektrisch
LÜFTER- UND VENTIL AUSGÄNGE
Schaltleistung pro Ausgang
Resistive Last
Maximale
Leistung
Induktive Last
Mechanisch
Zyklusfestigkeit
Elektrisch
SPEZIFIKATION UND ANSCHLUSS DER EINGÄNGE
KONZEPT
Eingänge mit COM
Eingangsspannung
Eingangsstrom
Eingangsimpedanz
Schaltertyp
Anschlussart
Max. Kabellänge
NTC Fühlerlänge
NTC Präzision (@ 25ºC)
Temperatur-Mess-Präzision
Leitungsquerschnitt
Anprechzeit
Jede Kombination der folgenden Zusatzartikel kann verwendet werden:
Temperaturfühler
Temperaturfühl
er Referenz:
ZN1AC-NTC68E
ZN1AC-NTC68F
ZN1AC-NTC68S
(1) Der Mikroschalter 2 des ZN1IO-DETEC-P muss sich in Pos. B befinden um wie gewünscht zu funktionieren.
Motion sensor reference:
ZN1IO-DETEC
Sicherheitshinweise
ZN1IO-DETEC-N
(1)
ZN1IO-DETECT-P
Niemals an Netzspannung (230V) oder andere externe Spannungen an den Busklemmen anschließen. Der Anschluss
an externe Spannungen kann zu Beschädigungen im gesamten EIB/KNX System führen.
Es sollten entweder massive Anschlussleitungen oder aber flexible Leitungen mit Aderendhülsen benutzt werden. Es
muss sichergestellt werden das Mindestabstand zwischen Netzspannungsleitern (230V) und Buskomponenten eingehalten
wird.
Nach Installation müssen die Klemmen abgedeckt sein.
Vor Wasser und Feuchtigkeit schützen, während dem Betrieb Gerät nicht mit Stoff, Papier oder anderem Material
abdecken.
Technische Dokumentation
© Zennio Avance y Tecnología S.L.
Potentialfreie Ausgänge, bistabile
Relais mit Tungsten-Hilfskontakt
Mikro-Unterbrechung
1 Ausgang pro COM
3 Ausgänge pro COM
Es können unterschiedliche
Aussenleiter an angrenzende
Ausgänge angeschlossen werden.
Klemmenblöcke (Schraubklemme)
0.25 mm² bis 4 mm² (26-10 AWG)
Flex. Mit Aderendhülse oder massiv
50 ms
16A * 250V AC (4000 VA)
16A * 30V DC (480W)
4000W
1500VA
800A/200μs oder 165A/20ms
3 millionen Operationen (60cpm)
100.000 Zyklen(6cpm/resistive Last)
8A * 250V AC (2000 VA)
8A * 30V DC (240W)
2000W
1000VA
1 millionen Operationen (180cpm)
50.000 Zyklen (20cpm/resistive )
BESCHREIBUNG
6
+3.3V DC
1.0mA @ 3.3V DC (pro Eingang)
Ca. 3.3kΩ
Potentialfreie
Kontakte
Eingang und COM
Klemmenblock
30 m.
1.5 m. (bis zu 30m.)
0.5ºC
0.1ºC
0.15 mm² bis 2.5 mm² (26-12 AWG)
Max 10ms.
Bewegungsmelder
Edition 1
Anbringen der MAXinBOX Hospitality:
zwischen
Entfernen der MAXinBOX Hospitality:
Bis zu zwei
Bewegungsmelder können
an einem Eingang parallel
angeschlossen werden.
Bewegungsmelder
Anschlußterminal:
Bewegungsmelder
Referenz:
(1)
ZN1IO-DETEC-P
ZN1IO-DETEC-X
Für weitere Informationen
www.zennio.com
Abb. 2: (von oben nach unten, von
rechts nach links) Zwei individuelle
Ausgänge
mit
unterschiedlichen
Phasen, zwei FanCoil Ventile und
drei Lüftergeschwindigkeiten.
Schalter/Sensor/
Taster
Seite 2 / 2
