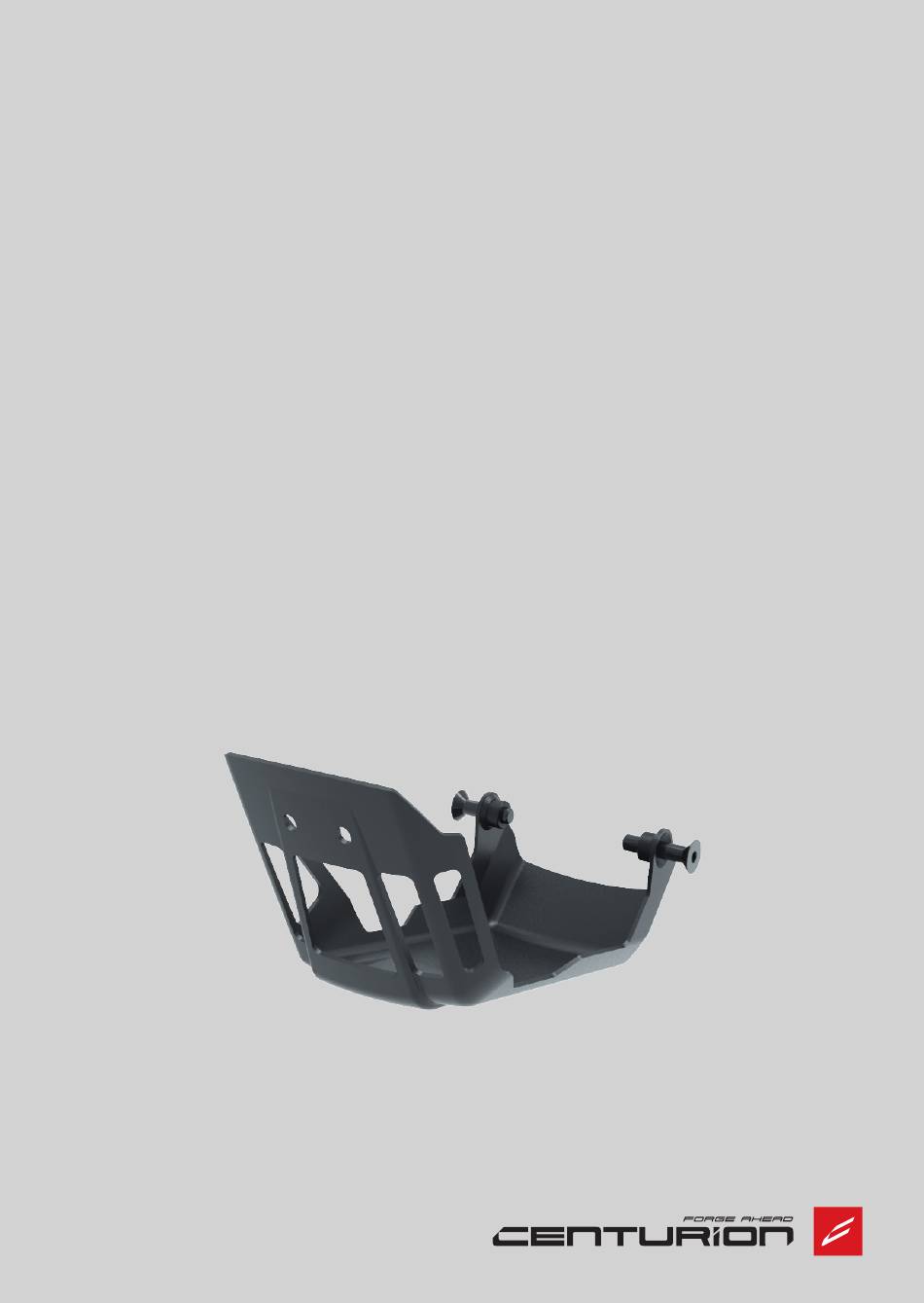

- Seite 1 D E U T S C H MONTAGEANLEITUNG MOTORSCHUTZ HEAVY DUTY C E N T U R I O N R - S E R I E M Y 2 0 B O S C H P E R F O R M A N C E L I N E G E N .
- Seite 2 D e m o n t a g e DEMONTAGE 1. Entfernen Sie die M4 Schrauben am vorderen Bereich der 3. Entfernen Sie die M8 Schraube der hinteren Motor- Motorabdeckung. befestigung auf der linken Seite. 2. Entfernen Sie die M8 Schraube der hinteren Motor- befestigung auf der rechten Seite (Antriebsseite).
- Seite 3 V o r b e r e i t u n g VORBEREITUNG 4. Legen Sie den Motorschutz Heavy Duty sowie 5. Bestreichen Sie das Kunststoff-Distanzstück mit Montage- das mitgelieferte Befestigungsmaterial bereit. fett, um es an den Motorschutz zu heften. m8 Schrauben m4 Schrauben aluminium-...
-
Seite 4: Montage
m o n t a g e MONTAGE 6. Platzieren Sie die Aluminium-Distanzstücke auf beiden Seiten der 7. Die kurze M8 Schraube ist für die rechte, hinteren Motoraufnahme, wie auf den Beispielbildern verdeutlicht. die lange für die linke Seite bestimmt. linke Seite rechte Seite 8. - Seite 5 m o n t a g e m o n t a g e 9. Achten Sie beim Hocklappen des Motorschutzes 10. Drehen Sie die M4 Schrauben in den Rahmen. darauf, dass das Distanzstück nicht verrutscht. Bitte überschreiten Sie dabei das maximale Anzugs- drehmoment von 4 Nm nicht.
- Seite 6 m o n t a g e 11. Ziehen Sie die Motorbefestigungsschrauben an. Dabei sollte aufgrund des Senkkopfes und der dadurch erhöhten Reibung das Anzugsdrehmoment höher liegen als üblich. Das maximale Anzugsdrehmoment liegt bei 25 Nm.
