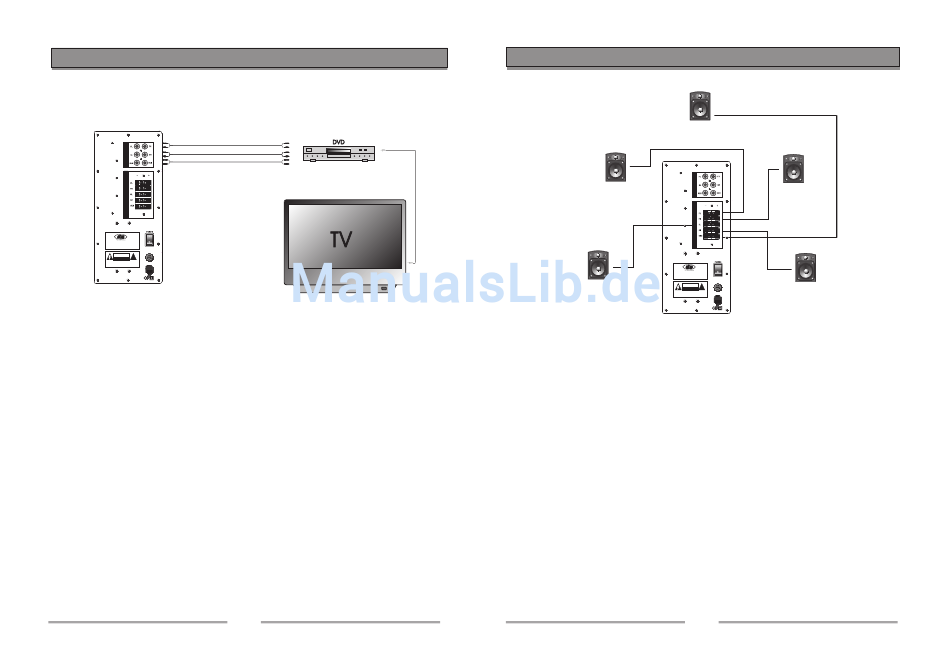

Anschlüsse
D
D
V
V
D
D
O
O
U
U
T
T
P
P
U
U
T
T
On
R
MODEL:Logic 5
Off
HOME CINEMA SYSTEM
FUSE
T1AL 250V
!
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
WARNING:SHOCK HAZARD-DO NOT OPEN
AC~230V/50Hz
AVIS:RISQUE DE CHOC ELECTRIQUE-NE
PAS OUVRIR
Amp. No:16025
Item No:10136.01
Anschlussbelegung
Buchsen und Stecker der Anschlussleitung sind folgendermaßen farblich markiert:
Rot : Für den rechten Audio-Kanal
Weiß : Für den linken Audio-Kanal
BITTE BEACHTEN:
Die Stecker vollständig in die Buchsen einstecken. Lose Verbindungen können Brummen
oder andere Tonstörungen verursachen.
WICHTIG :
Schließen Sie zuerst die Lautsprecher und alle anderen externen Geräte an. Erst danach
das Netzkabel in die Steckdose stecken.
>6<
Anschluss der Lautsprecher
CENTER
FRONT/L
MODEL:Logic 5
HOME CINEMA SYSTEM
SURROUND/L
CAUTION
RISK OF ELECTRIC SHOCK
WARNING:SHOCK HAZARD-DO NOT OPEN
AVIS:RISQUE DE CHOC ELECTRIQUE-NE
PAS OUVRIR
Amp. No:16025
Item No:10136.01
Lautsprecheranschlüsse
Die Frontlautsprecher, einen Center-Lautsprecher und die Surround-Lautsprecher an die
5.1-Kan.-Ausgänge anschließen:
- die Frontlautsprecherleitungen an die Anschlüsse FL(inks) und FR(echts)
- die C
enter-Lautsprecherleitung an die
Anschlüsse CEN(ter)
- die Surround-Lautsprecherleitungen an die Anschlüsse SL(inks) und SR(echts)
Anschluss von + an + und - an -
Zur korrekten Klangwiedergabe müssen die Lautsprecheranschlüsse des Geräts
polaritätsrichtig mit den Lautsprechern verbunden werden; der + Anschluss des Geräts
muss mit dem + Anschluss des Lautsprechers verbunden werden (und - mit - sinngemäß).
BITTE BEACHTEN :
Falsche Verbindung kann zu Kurzschlüssen in den Anschlüssen der Lautsprecher führen.
FRONT/R
D
D
V
V
D
D
O
O
U
U
T
T
P
P
U
U
T
T
On
R
Off
FUSE
T1AL 250V
!
SURROUND/R
DO NOT OPEN
AC~230V/50Hz
>7<
