Industriefunkuhren
_____________________________________________________________

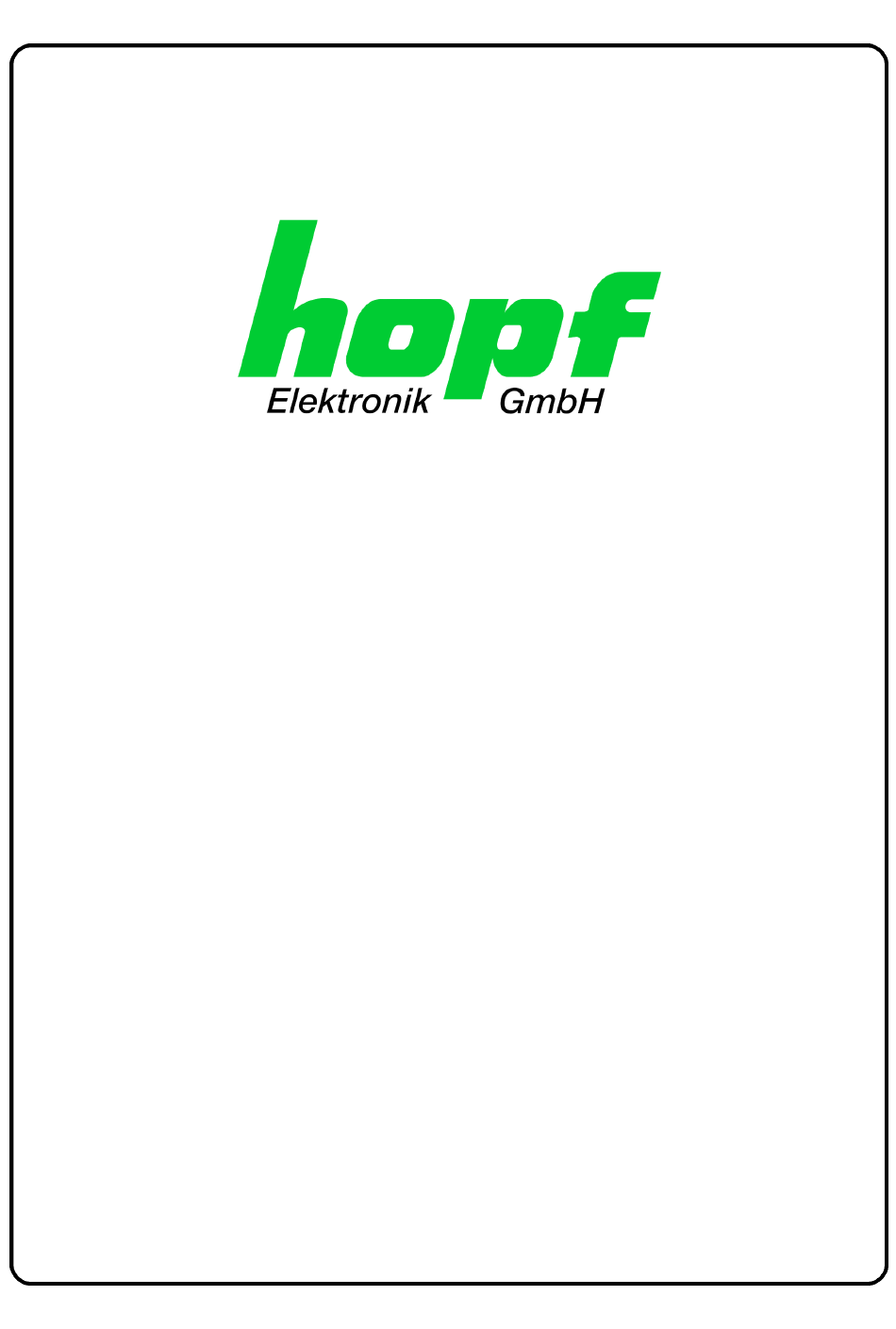

Technische Beschreibung
Optokoppler- und Relaiskarte
Modell 7112/7121
DEUTSCH
Version: 25.00 - 14.09.2005
_____________________________________________________________
Gültig für Geräte 7112/7121 mit FIRMWARE Version: 25.xx

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für hopf 7112

  • Seite 1 Industriefunkuhren _____________________________________________________________ Technische Beschreibung Optokoppler- und Relaiskarte Modell 7112/7121 DEUTSCH Version: 25.00 - 14.09.2005 _____________________________________________________________ Gültig für Geräte 7112/7121 mit FIRMWARE Version: 25.xx...
  • Seite 2 2 / 43 7112/7121 Optokoppler- und Relaiskarte - V25.00 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 3: Download Von Technischen Beschreibungen

    Nichtbeachtung kann die Funktion des Systems/Gerätes beeinträchtigen. Information Hinweise und Informationen 7112/7121 Optokoppler- und Relaiskarte - V25.00 3 / 43 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 4: Sicherheitshinweise

    Verbraucher - entspricht und frei auf dem Gemeinschaftsmarkt in den Verkehr gebracht wer- den darf. 4 / 43 7112/7121 Optokoppler- und Relaiskarte - V25.00 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 5: Inhaltsverzeichnis

    2.2.25 Mode 24 : Ausgabe Minuten- und 5-Sekunden-Impulse ............43 7112/7121 Optokoppler- und Relaiskarte - V25.00 5 / 43 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...
  • Seite 6 NHALTSVERZEICHNIS ORTSETZUNG 6 / 43 7112/7121 Optokoppler- und Relaiskarte - V25.00 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 7: Allgemeines

    Einstellung für Uhrensystem 7000 (Karte 7010 im System als Uhrenkarte): Jumper M0 gebrückt 7112/7121 Optokoppler- und Relaiskarte - V25.00 7 / 43 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 8: Kontaktbelegung Der 96-Poligen Vg-Leiste In Der Frontblende

    Ausgabeoptokoppler 23 Ausgabeoptokoppler 24 Eingangsoptokoppler 7 Eingangsoptokoppler 8 8 / 43 7112/7121 Optokoppler- und Relaiskarte - V25.00 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 9: Beispielbeschaltung Der Optokopplerkarte 7112

    Pin 4B Connector VG-ledge 96-pole (VG-Leiste 96-polig) 7112/7121 Optokoppler- und Relaiskarte - V25.00 9 / 43 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 10: Technische Daten - Karte 7112

    Die Firma hopf Elektronik GmbH behält sich jederzeit Änderungen in Hard- und Software vor. 10 / 43 7112/7121 Optokoppler- und Relaiskarte - V25.00 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 11: Relaiskarte 7121

    Einstellung für Uhrensystem 7000 (Karte 7010 im System als Uhrenkarte): Jumper M0 gebrückt 7112/7121 Optokoppler- und Relaiskarte - V25.00 11 / 43 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 12: Kontaktbelegung Der 96-Poligen Vg-Leiste In Der Frontblende

    Eingangsoptokoppler 7 OK 7 Eingangsoptokoppler 8 OK 8 12 / 43 7112/7121 Optokoppler- und Relaiskarte - V25.00 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 13: Beispielbeschaltung Der Relaiskarte 7121

    Pin 4B Connector VG-ledge 96-pole (VG-Leiste 96-polig) 7112/7121 Optokoppler- und Relaiskarte - V25.00 13 / 43 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 14: Technische Daten - Karte 7121

    Die Firma hopf Elektronik GmbH behält sich jederzeit Änderungen in Hard- und Software vor. 14 / 43 7112/7121 Optokoppler- und Relaiskarte - V25.00 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 15: Betriebsmodi

    Die Angaben in Klammern sind für den Betrieb der Karte 7121 zu beachten. 7112/7121 Optokoppler- und Relaiskarte - V25.00 15 / 43 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 16: Dip-Schalterstellung

    1 2 3 4 5 6 7 8 16 / 43 7112/7121 Optokoppler- und Relaiskarte - V25.00 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...
  • Seite 17 1 2 3 4 5 6 7 8 7112/7121 Optokoppler- und Relaiskarte - V25.00 17 / 43 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...
  • Seite 18 1 2 3 4 5 6 7 8 18 / 43 7112/7121 Optokoppler- und Relaiskarte - V25.00 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 19: Mode 0 : Ausgabe Von Uhrzeit Oder Datum Als Bcd-Information

    1er Sekunde 1er Sekunde 1er Sekunde 1er Sekunde 7112/7121 Optokoppler- und Relaiskarte - V25.00 19 / 43 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...
  • Seite 20 1er Jahr 1er Jahr 1er Jahr 1er Jahr 20 / 43 7112/7121 Optokoppler- und Relaiskarte - V25.00 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 21: Mode 1 : Ausgabe Von 24 Minutenimpulsen (Gleicher Impulsdauer)

    1 2 3 4 5 6 7 8 7112/7121 Optokoppler- und Relaiskarte - V25.00 21 / 43 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 22: Mode 5 : Ausgabe Sekundenimpuls

    1 2 3 4 5 6 7 8 22 / 43 7112/7121 Optokoppler- und Relaiskarte - V25.00 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 23: Mode 6 : Ausgabe Datum Mit Statusmeldung

    Schalter 1+2 in SW0 eingestellt. Es gelten die gleichen Zeiten wie unter Mode 4 be- schrieben. 7112/7121 Optokoppler- und Relaiskarte - V25.00 23 / 43 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 24: Mode 7 : Ausgabe Von Minuten-, Stunden- Und Tagesimpulsen

    2 Minuten (gerade) 2 Minuten (gerade) 2 Minuten (gerade) 24 / 43 7112/7121 Optokoppler- und Relaiskarte - V25.00 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 25: Mode 8 : Ausgabe Von Minuten-, Toggle- Und Alarmimpuls

    Quarz- / Funkbit Quarz- / Funkbit Quarz- / Funkbit 7112/7121 Optokoppler- und Relaiskarte - V25.00 25 / 43 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 26: Mode 9 : Ausgabe Verschiedener Impulse

    Weitere OK / REL sind noch nicht belegt. 26 / 43 7112/7121 Optokoppler- und Relaiskarte - V25.00 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 27: Mode 10 : Ausgabe Verschiedener Synchroner Impulse

    10 Min.-Impuls 15 Min.-Impuls 30 Min.-Impuls 60 Min.-Impuls 7112/7121 Optokoppler- und Relaiskarte - V25.00 27 / 43 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 28: Mode 11 : Ausgabe Verschiedener Synchroner Impulse

    Stunde Stunde Stunde Tag (00:00) Tag (00:00) 28 / 43 7112/7121 Optokoppler- und Relaiskarte - V25.00 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 29: Mode 12 : Ausgabe Verschiedener Synchroner Impulse

    Sekunde Minute Minute Minute Minute Minute Minute 7112/7121 Optokoppler- und Relaiskarte - V25.00 29 / 43 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 30: Mode 13 : Ausgabe Minuten-, Stunden-, Tagesimpulse Und Status

    Tag (12:00) Tag (12:00) Tag (12:00) Tag (12:00) 30 / 43 7112/7121 Optokoppler- und Relaiskarte - V25.00 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 31: Mode 14 : Ausgabe Verschiedener Synchroner Impulse Und Störmeldungen

    • nicht durch Einstellung des DIP-Schalters SW0, Position 3 invertiert werden Siehe hierzu DIP-Schalterstellungen unter Punkt 2.2.5 7112/7121 Optokoppler- und Relaiskarte - V25.00 31 / 43 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 32: Mode 15 : Ausgabe Von Stundenimpulsen Von 1 Sekunde Dauer

    Stunde Stunde Stunde Stunde Stunde Stunde Stunde 32 / 43 7112/7121 Optokoppler- und Relaiskarte - V25.00 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 33: Mode 16 : Ausgabe Verschiedener Synchroner Impulse

    Minute Minute Minute Minute Minute Status Funk 7112/7121 Optokoppler- und Relaiskarte - V25.00 33 / 43 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 34: Mode 17 : Ausgabe Von Minuten-, Sommerzeit- Und Statusbits

    Quarz- / Funkbit Quarz- / Funkbit Quarz- / Funkbit 34 / 43 7112/7121 Optokoppler- und Relaiskarte - V25.00 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 35: Mode 18 : Ausgabe Netzfrequenz Und Differenzzeit

    Differenzzeit negativ, Optokoppler 4 offen Differenzzeit positiv, Optokoppler 4 durchgeschaltet 7112/7121 Optokoppler- und Relaiskarte - V25.00 35 / 43 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...
  • Seite 36 0,001 Hz 0,001 Hz 0,001 Hz 0,001 Hz 36 / 43 7112/7121 Optokoppler- und Relaiskarte - V25.00 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...
  • Seite 37 0,001 Sekunde 0,001 Sekunde 0,001 Sekunde 0,001 Sekunde 7112/7121 Optokoppler- und Relaiskarte - V25.00 37 / 43 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 38: Mode 19 : Ausgabe Von Störmeldungen Und Stundenimpulsen

    Die Optokoppler / Relais 18-24 werden z. Zt. Noch nicht benutzt. 38 / 43 7112/7121 Optokoppler- und Relaiskarte - V25.00 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 39: Mode 20 : Ausgabe Von 24 Gleichen Störmeldungen

    1 2 3 4 5 6 7 8 7112/7121 Optokoppler- und Relaiskarte - V25.00 39 / 43 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 40: Mode 21 : Ausgabe Von Std.-, 15 Min.- Und Minutenimpulsen

    100 msec 200 msec 500 msec 1 sec 40 / 43 7112/7121 Optokoppler- und Relaiskarte - V25.00 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 41: Mode 22 : Ausgabe Verschiedener Impulse Und Statusmeldungen

    * Optokoppler in geraden Sekunden eingeschaltet und in ungeraden Sekunden ausgeschal- tet. 7112/7121 Optokoppler- und Relaiskarte - V25.00 41 / 43 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 42: Mode 23 : Ausgabe Der Stundenimpulse Von 0-23 Uhr

    Ausgabe des Impulses um 02:00 Uhr. 42 / 43 7112/7121 Optokoppler- und Relaiskarte - V25.00 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...

  • Seite 43: Mode 24 : Ausgabe Minuten- Und 5-Sekunden-Impulse

    Alle 5 Sekunden Alle 5 Sekunden Alle 5 Sekunden 7112/7121 Optokoppler- und Relaiskarte - V25.00 43 / 43 hopf Elektronik GmbH Nottebohmstr. 41 • D-58511 Lüdenscheid • Tel.: +49 (0)2351 9386-86 • Fax: +49 (0)2351 9386-93 • Internet: http://www.hopf.com • E-Mail: info@hopf.com...
