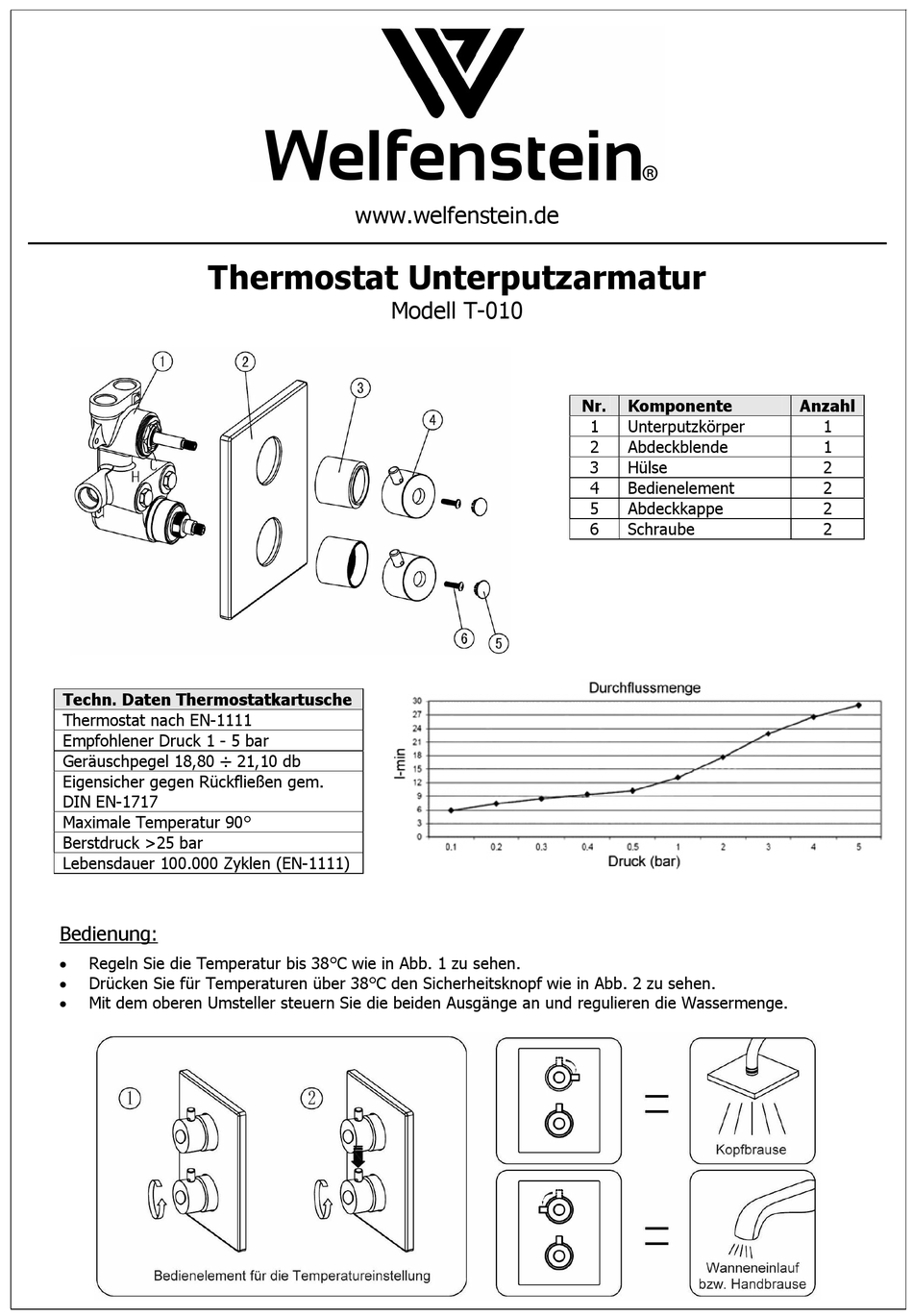

Thermostat Unterputzarmatur
Techn. Daten Thermostatkartusche
Thermostat nach EN-1111
Empfohlener Druck 1 - 5 bar
Geräuschpegel 18,80 ÷ 21,10 db
Eigensicher gegen Rückfließen gem.
DIN EN-1717
Maximale Temperatur 90°
Berstdruck >25 bar
Lebensdauer 100.000 Zyklen (EN-1111)
Bedienung:
Regeln Sie die Temperatur bis 38°C wie in Abb. 1 zu sehen.
Drücken Sie für Temperaturen über 38°C den Sicherheitsknopf wie in Abb. 2 zu sehen.
Mit dem oberen Umsteller steuern Sie die beiden Ausgänge an und regulieren die Wassermenge.
www.welfenstein.de
Modell T-010
Nr.
Komponente
1
Unterputzkörper
2
Abdeckblende
3
Hülse
4
Bedienelement
5
Abdeckkappe
6
Schraube
Anzahl
1
1
2
2
2
2
Werbung
Verwandte Anleitungen für Welfenstein T-010
Inhaltszusammenfassung für Welfenstein T-010
- Seite 1 Thermostat Unterputzarmatur Modell T-010 Komponente Anzahl Unterputzkörper Abdeckblende Hülse Bedienelement Abdeckkappe Schraube Techn. Daten Thermostatkartusche Thermostat nach EN-1111 Empfohlener Druck 1 - 5 bar Geräuschpegel 18,80 ÷ 21,10 db Eigensicher gegen Rückfließen gem. DIN EN-1717 Maximale Temperatur 90° Berstdruck >25 bar Lebensdauer 100.000 Zyklen (EN-1111)
- Seite 2 Lässt sich der Umsteller nicht mehr wie gewohnt bedienen oder stellt nicht mehr um, dann muss er gereinigt und ggf. entkalkt werden. Evtl. Fragen beantworten wir Ihnen natürlich gerne telefonisch oder per e-Mail. – Otto-Lilienthal-Str.10a – 86929 Penzing Welfenstein Armaturen – F.C.I. GmbH Telefon 08191/428143 – E-Mail info@welfenstein.de...
