Callstel NX-4699 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser 3in1-Induktions-Ladestation.
Laden Sie Ihr Qi-fähiges Smartphone und Ihr Headset oder Ihre
Smartwatch gleichzeitig an einer Ladestation auf. Bei Bedarf
kann der nicht benötigte Teil der Station einfach abgetrennt und
verstaut werden.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihre neue 3in1-
Induktions-Ladetstaion optimal einsetzen können.
Lieferumfang
•
Induktions-Ladestation (Dock1)
•
Smart-Watch-Ladestation (Dock2)
•
Lightning-Kabel
•
USB-C-Kabel
•
Bedienungsanleitung
Zusätzlich benötigt:
•
USB-Netzteil (z.B. PX-2290)
Technische Daten
5 V DC, 2 A
Dock1
Input 9 V DC, 1,8 A
Dock2 5 V DC, 1 A
5 V DC, 1 A DC
Output Dock1
9 V DC, 1,3 A
Leistungsaufnahme max. 15 W
Schutz durch
Schutzklasse III
Kleinspannung
Anzahl gleichzeitig
3
aufladbarer Geräte
1 x USB-C-Eingange
Dock1
1 x Magnet-Kontakte
Anschlüsse
1 x USB-C-Eingang
Dock2 1 x Magnet-Kontakte
2 x USB-A-Ausgang
Maße (zusammen) (H x B x T) 143 x 145 x 85 mm
Gewicht 232 g
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

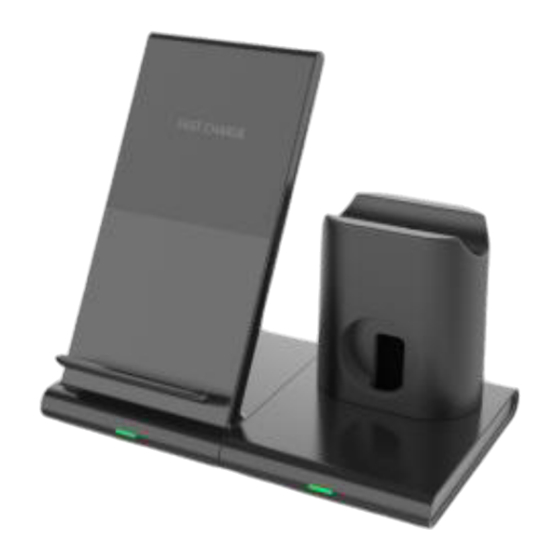

3in1-Induktions-Ladestation
für Smartphone, Apple Watch und AirPods

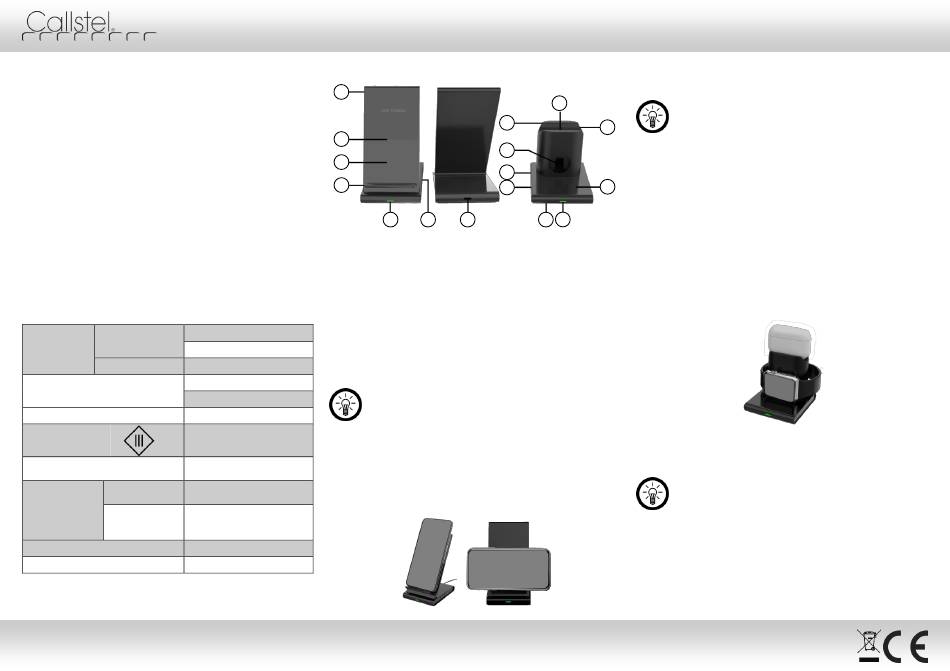

Produktdetails
1
11
2
10
3
9
4
8
5 6 7
1. Dock1 9. USB-C-Eingang Dock2
2. Magnetspule 1 (vertikal) 10. Kabelführung
3. Magnetspule 2 (horizontal) 11. Dock2
4. Ablagefläche 12. Stecker-Öffnung
5. Dock1-LED 13. Headset-Box-Ablage
6. Magnet-Kontakte Dock1 14. 2 x USB-A-Ausgang (innen)
7. USB-C-Eingang Dock1 15. Dock2-LED
8. Magnet-Kontakte Dock2 16. Anschlussfach
Verwendung
1. Qi-Smartphone an Dock1 aufladen
HINWEIS:
Bitte entfernen Sie jegliche Metallgegenstände von der
Rückseite Ihres Qi-fähigen Smartphones.
1. Stellen Sie das Dock1 auf einen ebenen, festen Untergrund.
2. Verbinden Sie das USB-C-Kabel mit dem USB-C-Eingang
von Dock1 und einem geeigneten USB-Netzteil. Die Dock1-
LED leuchtet ca. 5 Sekunden blau und erlischt.
3. Platzieren Sie Ihr Qi-Smartphone entweder waagrecht oder
senkrecht auf der Ablagefläche von Dock1.
Bedienungsanleitung – Seite 1
4. Während des Ladevorgangs leuchtet die Dock1-LED grün.
Sobald Ihr Qi-Smartphone vollständig aufgeladen ist, erlischt
sie.
12
HINWEIS:
Wenn Sie ein iPhone aufladen, leuchtet die Dock1-LED
13
dauerhaft grün. Der tatsächliche Ladestand kann nur
über das iPhone ermittelt werden.
2. Mobilgeräte an Dock2 aufladen
An Dock2 können bis zu zwei Mobilgeräte gleichzeitig
14
aufgeladen werden.
1. Öffnen Sie das Anschlussfach auf der Unterseite von Dock2,
16 15
indem Sie es nach hinten aufschieben.
2. Schließen Sie die Ladekabel der aufzuladenden Mobilgeräte
an die USB-Ausgänge im Anschlussfach an.
3. Führen Sie Anschluss-Stecker durch die Kabelführung und
die Stecker-Öffnung nach außen.
4. Schließen Sie das Anschlussfach wieder.
5. Verbinden Sie die Ladestecker mit Ihren Mobilgeräten. Legen
Sie Ihre Mobilgeräte auf den entsprechenden Ablagen ab.
6. Verbinden Sie das USB-C-Kabel mit dem USB-C-Eingang
von Dock2 und einem geeigneten USB-Netzteil. Die Dock2-
LED leuchtet grün.
HINWEIS:
Lesen Sie den Ladestand an den aufzuladenden
Geräten ab. Die Dock2-LED zeigt lediglich die
Betriebsbereitschaft von Dock2 an.
3. Dock1 und Dock2 gleichzeitig verwenden
Wenn Sie Dock1 und Dock2 zusammen verwenden, können bis
zu drei Mobilgeräte gleichzeitig aufgeladen werden.
1. Stellen Sie das Dock1 auf einen ebenen, festen Untergrund.
© REV1 – 03.06.2020 – BS//MF
NX-4699-675
