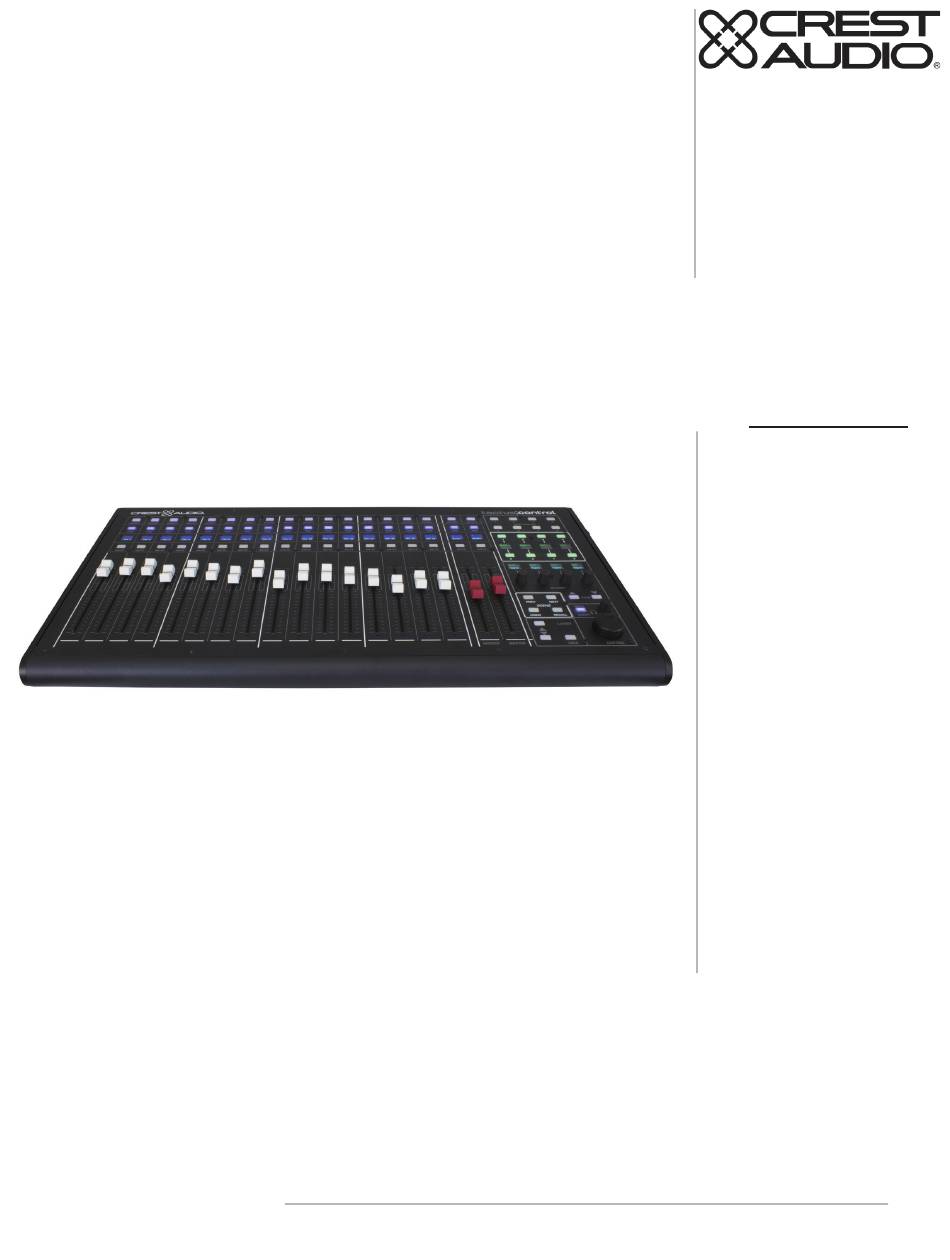

- Seite 1 Bedienfläche ™ Betriebs- anleitung www.peaveycommercialaudio.com...
- Seite 2 Vielen Dank für den Kauf der Crest Audio Tactus Hardware-Bedienfläche. Die tactus-Steuerung wurde entwickelt, um die Touchscreen-Steuerung des eMotion LV1, des „Tactus“-Mix-Systems zu ergänzen. Die Bedienfläche stellt für den Benutzer eine alternative Steuerung für Fader, Knöpfe und strategische Tasten am Mixer dar. Sie dient nicht als alleinige Bedienfläche, sondern zur Kombination mit einem Touchscreen, um eine effiziente Bedienfläche bereitzustellen.
- Seite 3 Anschluss Schnellstart Die Tactus Bedienfläche wird über USB mit einem Computer verbunden, auf dem die Anwendung Waves eMoti- on LV1 läuft. ACHTUNG: Nicht mit dem USB-Anschluss an tactus.FOH verbinden. Das funktioniert nicht. Verbinden Sie die externe 19-V-DC-Stromversorgung mit dem Anschluss neben dem USB-Anschluss.
- Seite 4 Durchlaufen Sie die anderen Einstellungen einschließlich Mixer-Bildschirm (1 oder 2) oder Stand Alone, und weisen Sie zu jedem Master-Fader Steuerungen zu. Kanalzug tactus .control tactus .control SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT SELECT...
- Seite 5 Die Ausnahme ist die Auswahl von „Follow Aux Flip“ in den Optionen der Bedienfläche. Ihre Funktion wird im Tactus-Bedienfeld auf dem Bildschirm Einrichtung > Systeminventar definiert. Sämtliche Fader in der Konsole können diesen Fadern zugewiesen werden. Diese Fader können z. B. verwendet werden,...
- Seite 6 (7) Stumm-Gruppentasten: Die 8 Stumm-Gruppentasten duplizieren die Stumm-Tasten auf dem Bildschirm. Die Kanäle werden den Stumm-Gruppen in der Kanal-Ansicht zugewiesen. (8) Nutzertasten Die acht „Nutzer“-tasten auf dem Master-Übersichtsbildschirm werden auf der Bedienfläche dupliziert. So ste- hen diese wichtigen Steuerungen jederzeit schnell zu Verfügung. Die Nutzer-Funktionstaste ist im zugehörigen Display zu erkennen.
- Seite 7 Einsatz-Systems ein. (14) Steuerknopf: Der Steuerknopf ist tatsächlich eine der wichtigsten Steuerungen auf der tactus.-Bedienfläche. Egal, welche Steu- erung auf einem der Mixer-Bildschirme ausgewählt wird, sie wird zur Steuerung mit diesem Knopf ausgewählt. Durch einfaches Berühren einer Knopftaste oder eines Aux-Schiebereglers sorgt für die sofortige Steuerung die- ser Funktion über den Steuerknopf.
- Seite 8 Warranty registration and information for U.S. customers available online at www.peaveycommercialaudio.com/warranty or use the QR tag below Features and speci cations subject to change without notice. Crest Audio 5022 HWY 493 N. Meridian, MS 39305 (601) 483-5365 FAX (601) 486-1278 Logo referenced in Directive 2002/96/EC Annex IV (OJ(L)37/38,13.02.03 and defined in EN 50419: 2005...
