864-00-000-222

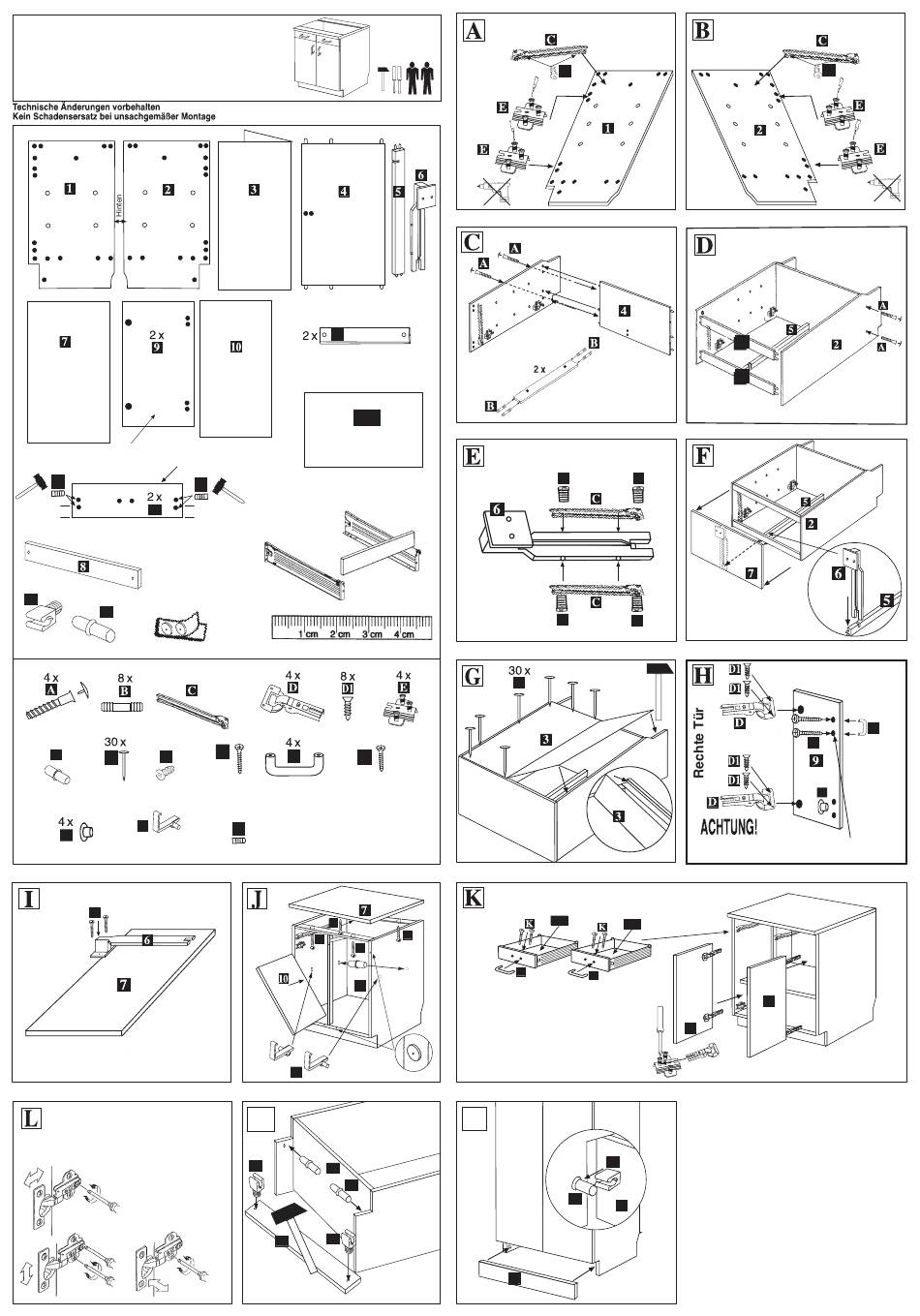

Montage-Anleitung
Unterschrank
mit Metallzargen
2 Türen
(Seiten ausgeklinkt)
Seite links
Seite rechts
Tür
Arbeitsplatte
!! Achtung!!
Schutzfolie bei Hochglanztüren sofort entfernen
und umgehend montieren!
Oben
N
5
29 mm
SKV-Blende
Unten
Sockel
13
14
4 x
2 x
8 x
F
G
H
6,5 x 13
2x
M
L
Bodenträger-
Sicherung
re + li
I
Div. Einstellungen der Tür
am Scharnier bzw. durch
die Kreuzplatte an der Seite
möglich!
Rückwand
Unterboden
11
Zinkleiste
Einlegeboden
12a
433 x 397 x 15
Schubkastenboden
N
29mm
Linke Seite
Metall-
Schubkastenzargen
Rechte Seite
4 x
Türdämpfer
Li + Re
6 x
8 x
I
J
K
4 x 30
4 x 27
od. M 4x23
N
8 x
Arbeitsplatte
I
I
I
2x
F
2x
M
M
13
14
14
13
8
Zinkleiste
J
Rückseite
G
I
J
Schubkastenmontage
siehe Beipackzettel der Metallzargen!
4 x
Türdämpfer
N
1
8
Schiene 1 mm von
vorne anschrauben!
H
2 x
Unterseite
H
H
H
H
3
Grifflöcher vorsichtig mit Holzbohrer (Ø 5mm) durchbohren.
Holzstück von Dekorseite auf festem Untergrund gegenhalten!
SK-Boden
SK-Boden
12a
12a
J
9
Technische Änderungen vorbehalten.
Einzelteile vor Montagebeginn prüfen.
Kein Schadensersatz bei unsachgemäßer
Montage sowie mit fehlerhaften Teilen.
13
14
8
Schiene 1 mm von
vorne anschrauben!
H
2 x
11
11
Linke Tür spiegelbildlich
J
K
2 x
L
9
17052017
