Flammex profi KFVM-433 Bedienungsanleitung

FUNK-VERNETZUNGSMODUL
D FUNK-VERNETZUNGSMODUL KFVM-433
1 HINWEISE
Das Produkt ist nur für den sachgemäßen Gebrauch (wie in der Bedie nungs anleitung
beschrieben) bestimmt. Änderungen, Modifikationen oder Lackierungen dürfen nicht vorge-
nommen werden, da ansonsten jeglicher Gewährleistungs an spruch entfällt. Sofort nach dem
Auspacken ist das Gerät auf Be schä digungen zu prüfen. Im Falle einer Be schädi gung darf das
Gerät keinesfalls in Betrieb genommen werden. Wenn an zu neh men ist, dass ein
gefahrloser Betrieb des Gerätes nicht gewähr leistet werden kann, so is dieses unverzüglich
außer Betrieb zu nehmen und gegen unbeabsichtigten Betrieb zu sichern. Defekte oder
beschädigte Batterien/Akkus sind sofort dem Recyclingkreislauf zuzuführen.
2 BESCHREIBUNG
Das FlammEx profi KFVM-433 Funk-Vernetzungsmodul (nachfolgend Funkmodul genannt) ist
für private Wohnhäuser, Wohnungen und Räume mit wohnungsähnlicher Nutzung
konzipiert. Das nachrüstbare Funkmodul sendet und empfängt Alarmsignale in Verbindung
mit den 9 V FlammEx profi Rauchmeldern Typ K-SD und ist abwärtskompatibel mit dem
FlammEx profi Funk- Sende- und Empfangsmodul.
Sobald der Rauchmelder Alarm über die Vernetzungsklemme ausgibt, sendet das Funkmodul
den Alarm an alle in Funkreichweite befindlichen Funkmodule seiner Gruppe.
Wenn der Alarm am Rauchmelder nicht mehr ansteht, nehmen die Funkmodule nach
wenigen Sekunden den Alarm zurück.
3 INSTALLATION/MONTAGE/ANSCHLUSS
3.1 Vorbereitung der Rauchmelder zum Anschluss an das Funkmodul
Das Funkmodul und der Rauchmelder K-SD teilen sich eine Batterie, die im Rauchmelder
montiert wird (siehe Anleitung des Rauchmelders). Wir empfehlen eine Ultralife U9VL Lithium-
Batterie.
Schließen Sie das Batteriefach des Rauchmelders. Ist die Batterie richtig angeschlossen,
blinkt die rote LED des Rauchmelders ca. alle 45 Sek. kurz auf.
3.2 Programmierung des Funkmoduls
• Auf dem Funkmodul befindet sich ein 10fach Codierschalter (Abb 1.1) zur Einstellung der
Gruppe.
Alle Funkmodule, die untereinander kommunizieren sollen, müssen in der gleichen Gruppe
sein und somit die gleiche Einstellung des 10fach Codierschalters haben (Abb 2.1). Der
Code selbst kann beliebig gewählt werden.
• Funkmodule in Nachbarwohnungen/Häusern in Reichweite müssen einen anderen Code
verwenden, um eine ungewollte Alarmierung beim Nachbarn zu vermeiden (Abb 2.2).
• Stellen Sie den 10fach Codierschalter entsprechend ein.
3.3 Installation / Montage / Anschluss
Ziehen Sie die 2-polige grüne Klemme von der Unterseite des Rauchmelders ab und stecken
Sie stattdessen die 3-polige Klemme des Funkmoduls unten auf den Rauchmelder (Abb. 1).
ACHTUNG: Achten Sie auf die richtipe Polung!
schwarz = minus (-)
braun = Signalleitung / Vernetzung (+)
rot = +9 V Stromversorgung für das Funkmodul (+Uext)
Setzen Sie den Rauchmelder auf das Funkmodul und drehen Sie den Rauchmelder im
Uhrzeigersinn, bis er einrastet. Achten Sie darauf, dass die Anschlusskabel (Abb. 1.2) seitlich
in der Dose liegen, um die Funk-Reichweite nicht zu beeinträchtigen.
Befestigen Sie die Melder mit dem Funkmodul provisorisch an der gewünschten Stelle der
Decke.
Beachten Sie dabei die Montageanleitung des Rauchmelders.
Führen Sie einen Funktionstest durch mit dem Sie prüfen, ob alle Funkmodule Alarme
empfangen und aussenden können. Dies wird durch lautstarkes Piepen aller Rauchmelder
der jeweiligen Gruppe angezeigt.
Wenn der Funk-Funktionstest erfolgreich war, montieren Sie die Funkmodule mit den
Schrauben und Dübeln des Rauchmelders fest an der Decke.

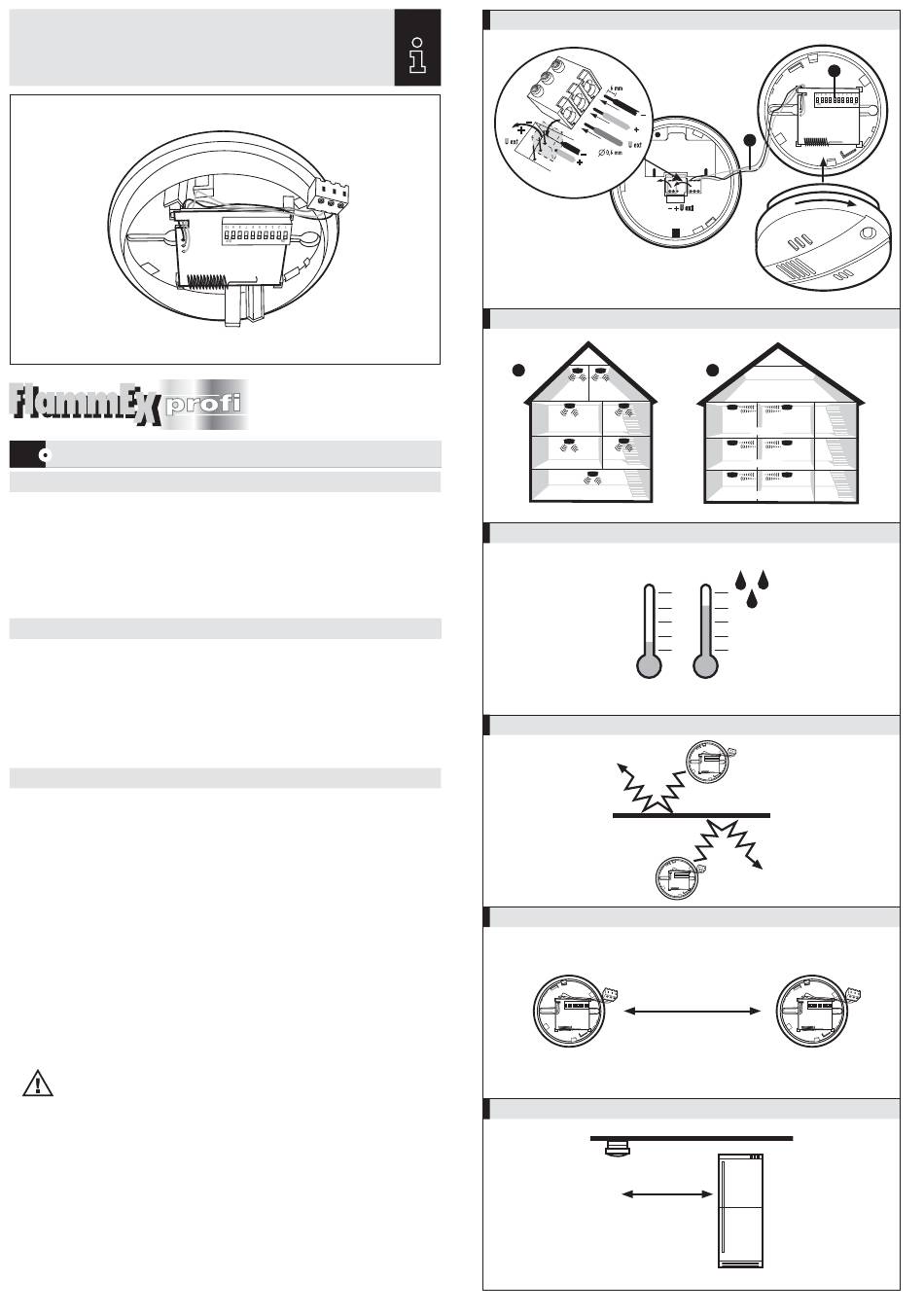

KFVM-433
Art.-Nr.:RA43100004803
ABB. 1
ABB. 2
1
ABB. 4
ABB.5
ABB. 6
< 25 m
ABB. 7
> 1 m
1
2
2
Gruppe/Group 3
Gruppe/Group 2
Gruppe/Group 1
> 1 m
