Stativ für m208
Benutzerinformationen
Wir freuen uns, dass Sie sich für das Stativ aus unserer Kollektion ent-
schieden haben und wünschen Ihnen viel Freude. Bitte lesen Sie die
Montageanleitung aufmerksam durch und bewahren Sie diese für später auf.
Bei Rückfragen stehen wir Ihnen gerne zur Verfügung.
Lieferzustand
Das Fernbedienungsstativ wird zerlegt in einem Packstück geliefert.
Montage- und Serviceinformationen
Werkzeug: Sechskantschraubendreher SW 3 (im Lieferumfang enthalten)
• Führen Sie den Stab bis zum Anschlag in die Aufnahme der Bodenplatte ein.
Richten Sie den Stab so aus, dass die Krümmung etwa 90° zur Gewinde-
bohrung der Aufnahme steht und fixieren Sie den Stab mit einem Gewinde-
stift M6.
• Setzen Sie die Fernbedienungsablage auf den Stab. Schieben Sie auch hier
die Aufnahme bis zum Anschlag auf den Stab. Richten Sie die Fernbe-
dienungsablage in Richtung der Stabkrümmung aus und befestigen sie
diese ebenfalls mit einem Gewindestift M6.
Im Schadensfall können die einzelnen Teile separat getauscht werden.
Zulässige Belastung
Für Schäden, die als Folge artfremder Benutzung auftreten, übernehmen wir
keine Haftung.
Technische Daten
Gesamtgewicht:
2,8 kg
Gesamthöhe:
65,8 cm
Tellerdurchmesser: 19,0 cm
Auflagefläche:
16,0 x 6,3 cm (Fernbedienung)

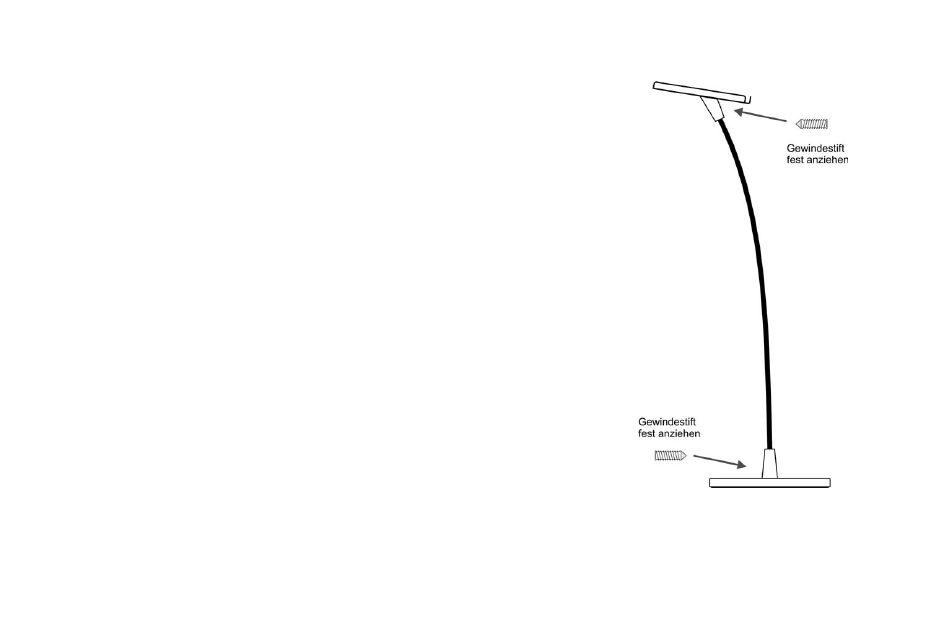

Montageskizze
