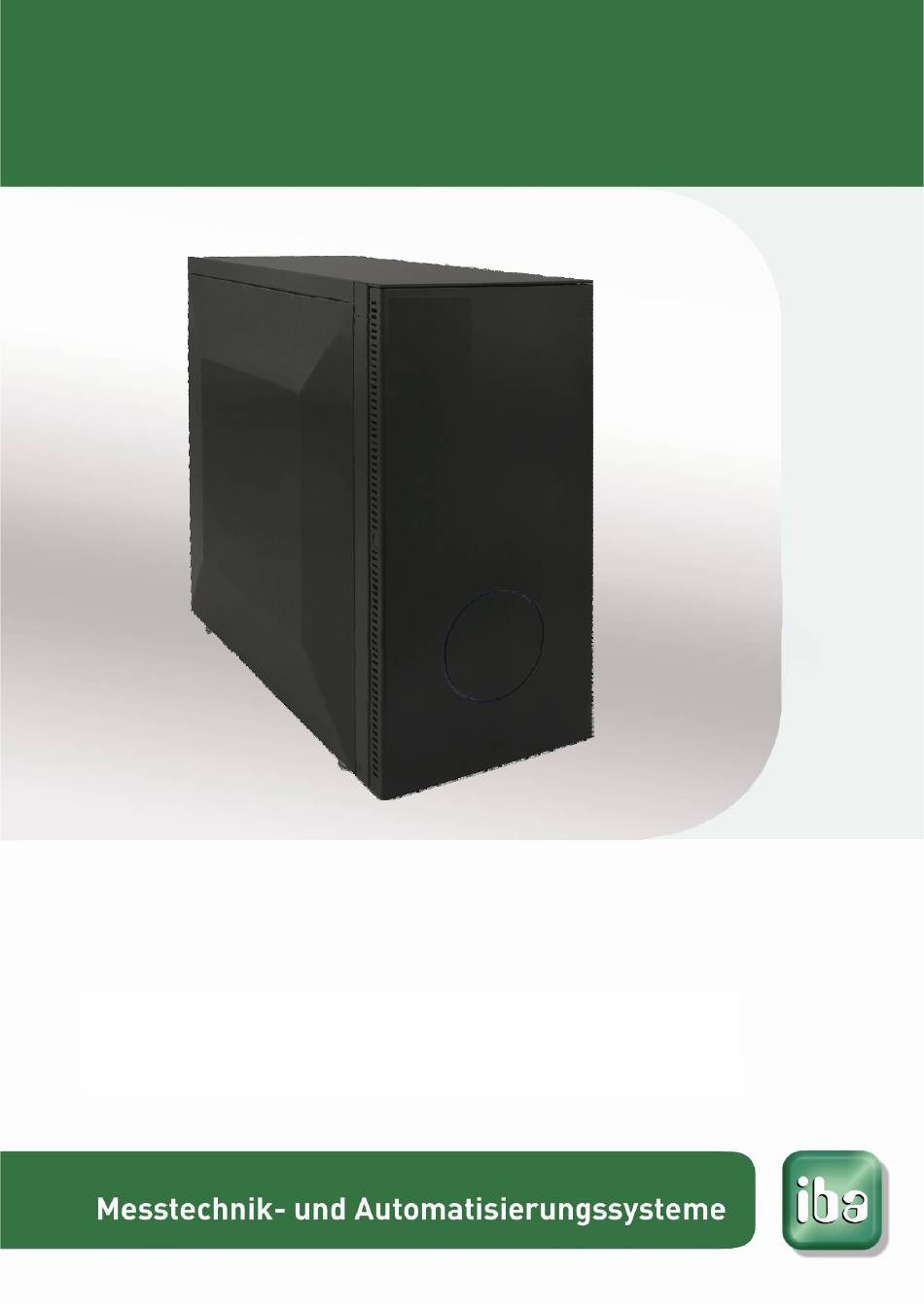

- Seite 1 SAS iba Industrie-PC Handbuch Ausgabe 1.4...
- Seite 2 Die Angaben in dieser Druckschrift werden jedoch regelmäßig aktualisiert. Notwendige Korrekturen sind in den nachfolgenden Auflagen enthalten oder können über das Internet heruntergeladen werden. Die aktuelle Version liegt auf unserer Website http://www.iba-ag.com zum Download bereit. Schutzvermerk Windows® ist eine Marke und eingetragenes Warenzeichen der Microsoft Corporation.
-
Seite 3: Inhaltsverzeichnis
Sicherheitshinweise ..................13 5.3.2 Hinweise ......................14 5.3.3 Grundlegende Vorgehensweise ..............14 5.3.4 Spezial-Grafikkarte einbauen ................14 Betriebssystem und iba-Software installieren..........16 Windows XP mit der Recovery-DVD installieren..........16 6.1.1 Erste Schritte ....................16 6.1.2 Laufwerk auswählen ..................16 6.1.3 Partitionen auswählen..................17 6.1.4... - Seite 4 Handbuch ibaOfficeline SAS Technische Daten....................27 Hauptdaten...................... 27 Bestellnummern ....................28 Support und Kontakt..................29 Ausgabe 1.4...
-
Seite 5: Zu Diesem Handbuch
ibaOfficeline SAS Handbuch Zu diesem Handbuch Dieses Handbuch beschreibt die Bedienung des Industrie-Rechners ibaOfficeline SAS. Zielgruppe Im Besonderen wendet sich dieses Handbuch an ausgebildete Fachkräfte, die mit dem Umgang mit elektrischen und elektronischen Baugruppen sowie der Kommunikations- und Messtechnik vertraut sind. Als Fachkraft gilt, wer auf Grund seiner fachlichen Aus- bildung, Kenntnisse und Erfahrungen sowie Kenntnis der einschlägigen Bestimmungen die ihm übertragenen Arbeiten beurteilen und mögliche Gefahren erkennen kann. -
Seite 6: Verwendete Symbole
Handbuch ibaOfficeline SAS Verwendete Symbole Wenn in diesem Handbuch Sicherheitshinweise oder andere Hinweise verwendet wer- den, dann bedeuten diese: Gefahr! Wenn Sie diesen Sicherheitshinweis nicht beachten, dann droht die unmittelbare Ge- fahr des Todes oder schwerer Körperverletzung durch einen Stromschlag! Gefahr! Wenn Sie diesen Sicherheitshinweis nicht beachten, dann droht Gefahr durch den un- sachgemäßen Umgang mit Software-Produkten, die an Ein- und Ausgabegeräte mit... -
Seite 7: Lieferumfang
Recovery-DVD (für jeweilige Windows-Version und alle zugehörigen Betriebssys- tem-Einstellungen) ibaSoftware, optionale Bestellung Hardware-Treiber (Motherboard, VGA-Karte) 1 Schlüssel ist im Geräteschloss gesteckt oder befestigt am Gehäuse 1 ibaSoftware-Lizenzschlüssel (Dongle), optional mit ibaSoftware-Produkt und auf Kundenwunsch im Gerät gesteckt Seriennummer (iba-S/N) Ausgabe 1.4... -
Seite 8: Sicherheitshinweise
Handbuch ibaOfficeline SAS Sicherheitshinweise Bestimmungsgemäße Verwendung: Das Gerät darf nur für folgende Anwendungen verwendet werden: Anlagentest und Inbetriebnahme von Industrieanlagen Messdatenerfassung und Messdatenanalyse Anwendungen von ibaSoftware-Produkten (ibaPDA, ibaLogic u. a.) Bestimmungsgemäße Aufstellung: Das Gerät darf nur entsprechend der Herstellervorgaben aufgestellt werden: ... -
Seite 9: Beschreibung
ibaOfficeline SAS Handbuch Beschreibung Vorderansicht 1 Optisches Laufwerk mit integrierter Brennerfunktion 2 Einschübe für Festplatten 3 Anzeige Festplattenzugriff/Betriebsbereit- schaft (Leuchtdioden) 4 Multicardreader mit USB- Schnittstelle 5 Power-Taste 6 Reset-Taste 7 Lüftereinheit (2 x Ø 12 cm Lüfter) Ausgabe 1.4... -
Seite 10: Seitenansicht
Handbuch ibaOfficeline SAS Seitenansicht 1 Türschloss 2 Anschlüsse, externe Geräte Hinweis Der FireWire-Anschluss ist nicht belegt. Rückansicht 1 Stromversorgung 2 Anschlüsse, externe Geräte 3 Lüfter Ø 12 cm 4 Festplatten-Controller 5 Steckplätze für Karten Ausgabe 1.4... -
Seite 11: Innenansicht
ibaOfficeline SAS Handbuch Innenansicht 1 Optisches Laufwerk mit integrierter Brennerfunktion 2 Einschübe für Festplatten 3 Lüfter Ø 12 cm 4 Lüfter Ø 12 cm 5 Stromversorgung 6 Lüfter Ø 12 cm 7 Lüfter/CPU-Kühler 8 Festplatten-Controller SAS 9 Steckplätze für Karten 10 USB-Anschluss für ibaSoftware-Lizenzschlüssel (Dongle) u. -
Seite 12: Einrichten
Handbuch ibaOfficeline SAS Einrichten Aufstellen Warnung! Stellen Sie das Gerät nur an einem Ort auf, der folgende Eigenschaften erfüllt: - Stationär - Erschütterungsfrei - Im geschützten Raum, z. B. Schaltschrank - Staubfreie und trockene Umgebung - Ebene und rutschfeste Unterlage Hinweis Wenn Sie das Gerät einbauen, dann beachten Sie die Mindestbiegeradien der Kabel und Leitungen. -
Seite 13: Anschließen
ibaOfficeline SAS Handbuch Anschließen Gefahr! Stromschlag! Verwenden Sie das Gerät niemals mit einem beschädigten Netzkabel! Warnung! Schließen Sie das Gerät nur an eine Versorgungsspannung entsprechend der Angaben auf dem eingebauten Netzteil an! Verwenden Sie nur eine Schutzkontakt-Steckdose! Verwenden Sie eine Steckerleiste mit Überspannungsschutz oder eine unterbrechungsfreie Stromversorgung (UPS)! Schließen Sie das Gerät nur an geerdete Stromversorgungsnetze (TN-Netze nach VDE 0100 Teil 300 oder IEC 60364-3) an! -
Seite 14: Hinweise
Handbuch ibaOfficeline SAS 5.3.2 Hinweise Hinweis Wenn Sie das Gerät aufrüsten, dann beachten Sie die Hinweise in den Zulieferdoku- mentationen. Sichern Sie alle Daten auf einem externen Speichermedium. 5.3.3 Grundlegende Vorgehensweise Wenn Sie Arbeiten am Gerät durchführen, dann gehen Sie grundlegend so vor: 1. - Seite 15 ibaOfficeline SAS Handbuch Chip-Satz: NVIDIA Quadro NVS 290 x1 nView Enabled: Bus Interface: PCI Express x1 Max Displays/Board: Power: 21 W Monitor port: DMS-59 DVI-Adapterkabel VGA-Adapterkabel Ausgabe 1.4...
-
Seite 16: Betriebssystem Und Iba-Software Installieren
Handbuch ibaOfficeline SAS Betriebssystem und iba-Software installieren Ihrer Lieferung liegt die Recovery-DVD für das Betriebssystem bei, das Sie bei der Bestel- lung angegeben haben. Wenn Sie Windows XP installieren wollen, lesen Sie bei Kap. 6.1 weiter, wenn Sie Windows 7 oder Windows Server 2008 installieren wollen, lesen Sie bei Kap. -
Seite 17: Partitionen Auswählen
2 Partitionen sind möglich: System: Systempartition mit Windows Data Files: leere Datenpartition Um die Systemdaten von den Messdaten logisch trennen zu können, empfiehlt iba, beide Partitionen auszuwählen. 3. Schließen Sie den Dialog mit <Next>. 4. Wählen Sie im Dialog „Selection Destination Partition or Unallocated Space“ die Ziel- partition oder die Festplatte aus. -
Seite 18: Einstellungen Festlegen
Handbuch ibaOfficeline SAS 5. Klicken Sie mit der Maustaste auf die betreffende Disk. 6. Wenn Sie eine neue, unformatierte Festplatte eingebaut haben, dann wählen Sie diese aus und klicken auf <Next>. Wenn die Festplatte größer ist als die Partition, die Sie wiederherstellen möchten, dann wird der Dialog „Resize Option“... -
Seite 19: Windows 7 Oder Windows 2008 Server Von Der Recovery-Cd Installieren
ibaOfficeline SAS Handbuch Windows 7 oder Windows 2008 Server von der Recovery-CD installieren 6.2.1 Allgemeines Zur Durchführung des Recovery-Vorgangs muss der Rechner von DVD gestartet werden. Stellen Sie sicher, dass die nötigen Einstellungen hierzu im BIOS korrekt sind. Wenn am Bildschirm „PRESS ANY KEY TO BOOT FROM DVD“ zu lesen ist, drücken Sie eine beliebige Taste. -
Seite 20: Product-Key Eingeben
Handbuch ibaOfficeline SAS 6.2.3 Product-Key eingeben (Nur Windows 2008 Server) Hier können Sie optional den Product-Key eingeben. Der Product-Key kann bei der Akti- vierung eingegeben bzw. nachträglich geändert werden Wenn Sie auf die Eingabe des Product-Key verzichten, werden Sie um eine Bestätigung gebeten. - Seite 21 ibaOfficeline SAS Handbuch Szenario 1 „Neues Laufwerk“ Sie verwenden ein neues Laufwerk und möchten dieses vollständig als System-Laufwerk verwenden. Klicken Sie auf <Next> und lesen Sie weiter bei Kap. 6.2.5 „Fertig stellen“. Szenario 2 „Neues Laufwerk partitionieren“ Sie verwenden ein neues Laufwerk und möchten dieses partitionieren. 1.
- Seite 22 Handbuch ibaOfficeline SAS Szenario 3 „Recovery Windows 7“ Sie verwenden ein bereits benutztes Laufwerk und möchten das Betriebssystem neu in- stallieren. 1. Klicken Sie auf <Drive Options (advanced)> 2. Markieren Sie die System Partition 3. Klicken Sie auf <Format> 4. Bestätigen Sie mit <OK> 5.
- Seite 23 ibaOfficeline SAS Handbuch Sie verwenden ein bereits benutztes Laufwerk und möchten das Betriebssystem neu in- stallieren. 1. Klicken Sie auf <Drive Options (advanced)> 2. Markieren Sie die Primary Partition (in der Regel die kleinere) 3. Klicken Sie auf <Format> 4. Bestätigen Sie mit <OK> 5.
-
Seite 24: Fertig Stellen
Handbuch ibaOfficeline SAS Szenario 6 „Windows 2008 ersetzen mit Windows 7“ Sie verwenden ein bereits benutztes Laufwerk und möchten das Betriebssystem ersetzen. 1. Klicken Sie auf <Drive Options (advanced)> 2. Markieren Sie die Primary Partition (in der Regel die kleinere) 3. -
Seite 25: Ibasoftware Installieren
ibaOfficeline SAS Handbuch ibaSoftware installieren Das Installieren der ibaSoftware ist in den mitgelieferten Handbüchern beschrieben. Ausgabe 1.4... -
Seite 26: Gerätemaße Und Aufstellmaße
Handbuch ibaOfficeline SAS Gerätemaße und Aufstellmaße Gerätemaße (Maße in mm) Aufstellmaße (Maße in mm) Ausgabe 1.4... -
Seite 27: Technische Daten
SAS Handbuch Technische Daten Hauptdaten Hersteller iba AG, Germany ° ° Arbeitstemperaturbereich C bis 55 ° ° Lagertemperaturbereich C bis 70 ° ° Transporttemperaturbereich C bis 70 Kühlung Lüftergekühlt Lüfterstrom 40 mA bis 400 mA Aufstellung Tischgerät Feuchteklasse F, keine Betauung... -
Seite 28: Bestellnummern
Handbuch ibaOfficeline SAS Bestellnummern ibaOfficeline SAS Industrie-PC Bestellnummer ibaOfficeline SAS, Core 2 Quad 3 GHz 40.004101 Ausgabe 1.4... -
Seite 29: Support Und Kontakt
Support und Kontakt Support Telefon: +49 911 97282-14 Telefax: +49 911 97282-33 E-Mail: support@iba-ag.com Hinweis Wenn Sie Support benötigen, dann geben Sie die Seriennummer (iba-S/N) des Gerä- tes an. Kontakt Zentrale iba AG Königswarterstraße 44 90762 Fürth Deutschland Tel.: +49 911 97282-0...
