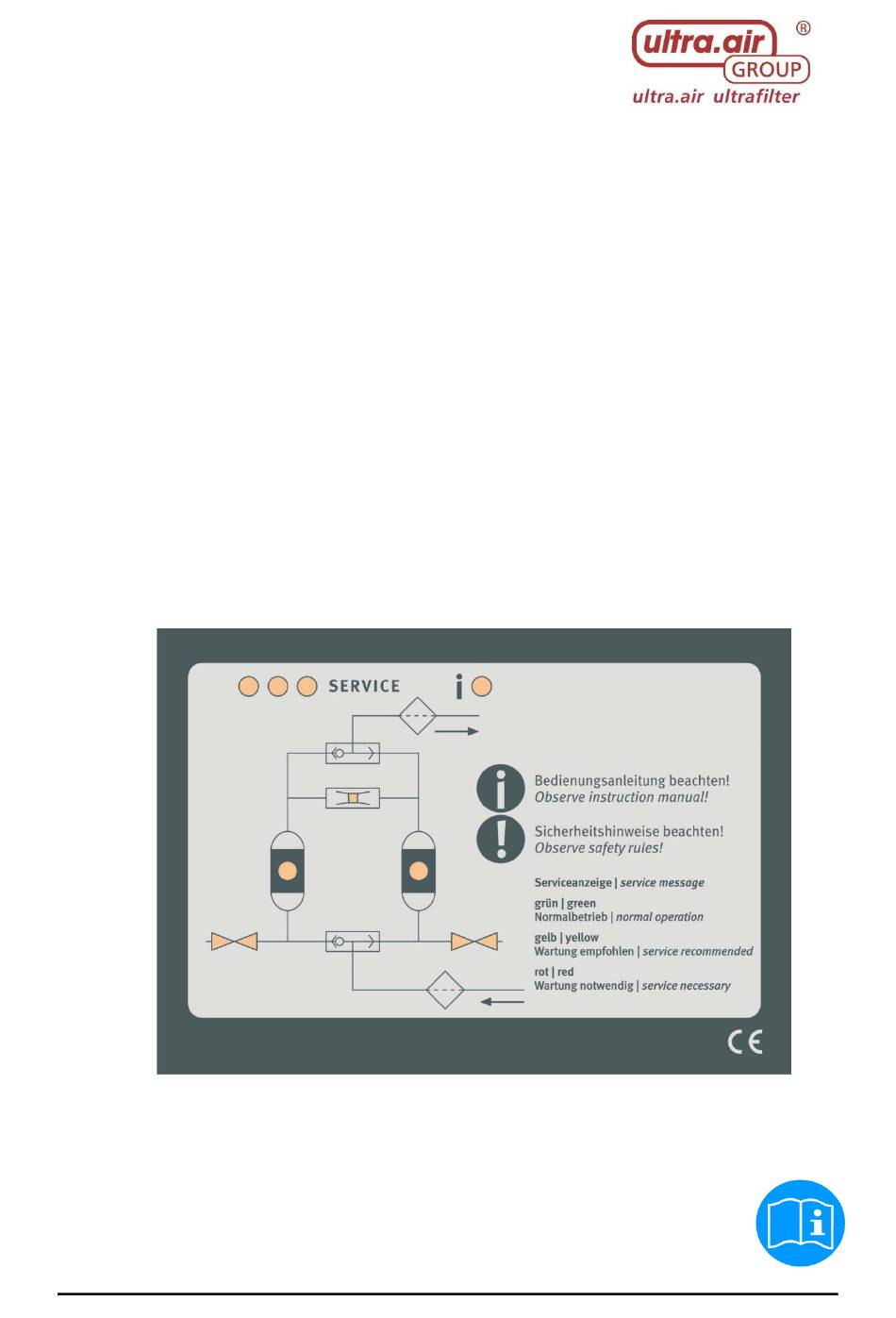

- Seite 1 20 230V / 50-60 Hz Bedienungsanleitung Stand: 08/20 UDC-B_ultra.matic 20_Bedienungsanleitung_DE_uf_R00_2020-08-01 1 of 14...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ................2 1. Allgemeine Informationen ............3 2. Gewährleistungen ................. 3 3. Sicherheitshinweise ..............4 4. Verwendete Symbole ..............5 5. Zweckbestimmung ................ 5 6. Bestimmungsgemäßer Gebrauch ..........6 7. Technische Daten ................7 7.1 Steuerung ....................... 7 8. -
Seite 3: Allgemeine Informationen
1. Allgemeine Informationen Bitte lesen Sie zuerst diese Dokumentation, bevor Sie mit Installations- bzw. Bedienungsschritten anfangen. Eine Grundkenntnis dieser Anleitung Bedingung, Programmierungsschritte und den täglichen Umgang mit dieser Steuerung handhaben zu können. Unsachgemäßer Gebrauch oder mangelnde Sachkenntnis im Programm der ultra.matic können zu defekten an diversen Teilen führen und die Funktionen des Adsorptionstrockners beeinträchtigen. -
Seite 4: Sicherheitshinweise
3. Sicherheitshinweise Die Nichtbeachtung der Sicherheitshinweise kann zu körperlichen Verletzungen und zu Beschädigungen der Steuerung oder des Adsorptionstrockners führen. Bitte beachten Sie neben den Hinweisen dieser Betriebsanleitung auch die allgemein gültigen Sicherheits- und Unfallverhütungsvorschriften! 1. Die ultra.matic Steuerung darf erst nach der Kenntnisnahme dieser Betriebsanleitung in Betrieb genommen und gewartet werden. -
Seite 5: Verwendete Symbole
Dieses Symbol kennzeichnet allgemeine Hinweise! 5. Zweckbestimmung Die ultra.matic ist ausschließlich zur Steuerung von Adsorptionstrocknern der ultra.air ag in Druckluftanlagen vorgesehen. Sie benötigt die Zufuhr von elektrischer Energie. Die ultra.matic Steuerung arbeitet als reine Zeitsteuerung. Sie sieht keine Möglichkeit einer Drucktaupunktabhängigen Messung vor und hat keinerlei Bezugspunkt zum Medium Druckluft. -
Seite 6: Bestimmungsgemäßer Gebrauch
6. Bestimmungsgemäßer Gebrauch Die ultra.matic ist ausschließlich für die Steuerung an ultra.air ag Adsorptionstrocknern vorgesehen! Sollte die Steuerung bei anderen Herstellern eingesetzt werden, müssen Sie dies mit dem Hersteller abstimmen. Hierbei könnten evtl. andere Sicherheitsrichtlinien gültig werden! Die Steuerung darf nur in den folgenden Bereichen verwendet werden, welche: Wettergeschützt sind (Sonneneinstrahlung ist zu vermeiden) -
Seite 7: Technische Daten
7. Technische Daten 7.1 Steuerung Spezifikation Max. Leiterquerschnitt 1,5 mm² für Klemmenbelegung Sicherung T 3,15A , 250V Spannungsversorgung 230 V AC, 50 Hz Ventilausgänge 230 V AC, 50 Hz Ausgänge Potentialfreier Alarmkontakt 230V AC / 30V DC, max. Schaltleistung 5 A Umgebungstemperatur - 10°C …... -
Seite 8: Elektrischer Anschluss
8. Elektrischer Anschluss Die Betriebsspannung ist 230 V AC. Die Versorgung der Elektronik erfolgt potentialgetrennt über einen Transformator. Die Anschlussbelegung der Steuerung sieht wie folgt aus: Klemmenbelegung der Steuerung von links nach rechts gesehen gestaltet sich folgendermaßen: 1 = Sicherung 3,15 AT 2 = Netz/Main (L) 3 = Ventil/Valve 1 -5 (L) obere Klemmen sind Leiter bis Erde 4 = Ventil/Valve 1 (N) Nullleiter Spannungsversorgung... -
Seite 9: Displaygestaltung
Das Gehäuse besitzt an der Unterseite 1 Stück M12, 3 Stück M16 und 1 Stück M25 ( mit 4 Kabeldurchführungen ) Verschraubung für folgende Anschlußleitungen: Netzzuleitung (M16) Kompressor-Gleichlaufsignal (M16) Potenzialfreier Alarmkontakt (M16) Ventil 1-5 (M12 und M25) ... -
Seite 10: Verhalten Nach Anlegen Der Netzspannung
11. Verhalten nach Anlegen der Netzspannung Nach Anlegen der Netzspannung erfolgt zunächst eine Wartezeit zum Druckaufbau (60 Sek., fest vorgegeben). Anschließend wird fünfmal nacheinander ein Kurz-Zyklus mit auf 50 % verkürzten Zeiten ohne Berücksichtigung des Taupunkteingangs gefahren um den Trockner in einen definierten Zustand zu versetzen. - Seite 11 Schalter 9 dient zur Umschaltung zwischen Standard und den verlängerten Zeiten mit den DIL-Schaltern 1-6. Schalter 10 dient zur Deaktivierung der Totzeit (Standard 3 sek.). Schalter 11 unbenutzt Schalter 12 dient dem Service. Dabei läuft der Zyklus mit 10facher ...
- Seite 12 Die Zeiten sind wie folgt belegt: 3/4 Ventile ( Regenerierzeit 270s und Druckaufbauzeit 60s sind Standardmäßig eingestellt ) Regenerierzeit 150s 180s 210s 240s 270s 300s 330s 360s Druckaufbauzeit 100s 120s 150s 180s 240s 300s 5 Ventile & HP (Regenerierzeit 480s und Druckaufbauzeit 60s sind Standardmäßig eingestellt) Regenerierzeit 240s 300s...
-
Seite 13: Kompressorgleichlauf
Schalter 11 = Reserve Schalter 12 1 = Service aktiviert 0 = Service deaktiviert (voreingestellt) 14. Kompressorgleichlauf Die Steuerung ultra.matic kann mit einem Kompressorengleichlauf betrieben werden. Die Steuerung schaltet den Adsorptionstrockner dann nur, wenn der Kompressor auch läuft, also Druckluft fördert. -
Seite 14: Eu Konformitätserklärung
Hiermit erklären wir als verantwortlicher Bevollmächtigter, ultra.air ag Leutschenbachstraße 45 CH-8050 Zürich das bei den nachfolgend aufgeführten Produkten: Steuerung für Adsorptionstrockner, ultra.matic 20 nach den Anforderungen der Richtlinie EMV-Richtlinie 89/336/EWG Richtlinie 2014/35/EU 2011/65/EC Richtlinie ROHS den wesentlichen Schutzanforderungen entspricht, die in der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die... - Seite 15 Hersteller / Manufacturer ultrafilter GmbH Deutschland / Germany eMail info@ultrafilter.ag www.ultrafilter.ag Vertrieb / Sales ultra.air ag Leutschenbachstrasse 45 CH-8050 Zürich Fon +41 (0)44 224 60 60 Fax +41 (0)44 224 60 61 eMail info@ultraair.ch www.ultraair.ch...
