Inhaltszusammenfassung für IVT SCD-40

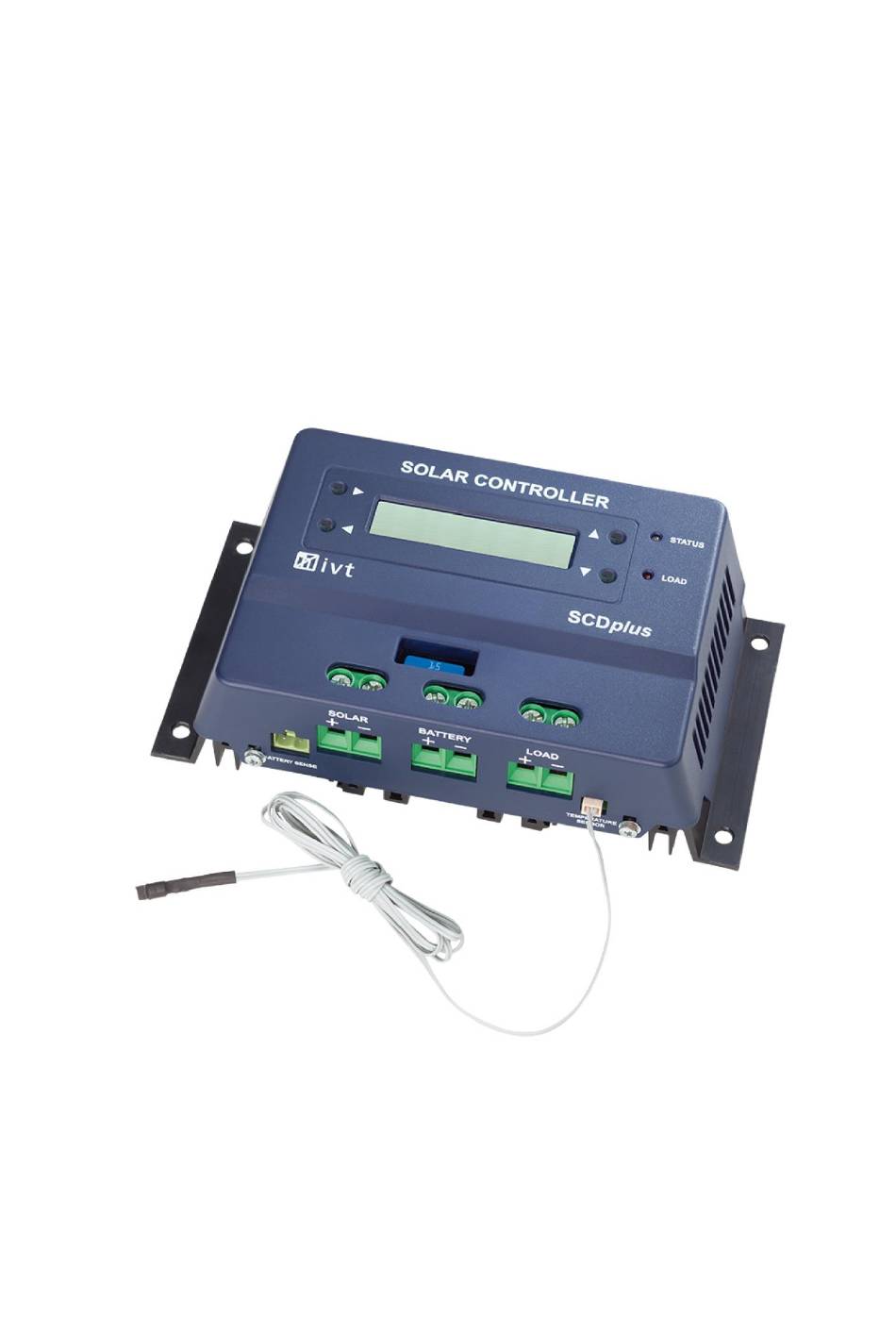

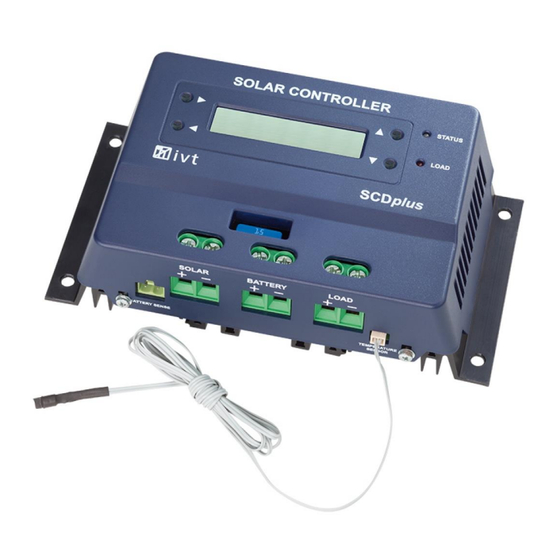

- Seite 1 SOLAR-CONTROLLER SCplus 15A, 25A, 40A SCDplus 15A, 25A, 40A BEDIENUNGSANLEITUNG...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für Ihr entgegengebrachtes Vertrauen. Sie haben ein leistungsstarkes und zuverlässiges Produkt erworben, das Ihnen bei sachgemäßer Handhabung lange Zeit gute Dienste leisten wird. Bitte lesen Sie diese Bedienungsanleitung sorgfältig und vollständig durch, bevor Sie das Gerät in Betrieb nehmen. Sie erhalten wichtige Hinweise für einen sicheren Betrieb und für die Wartung des Gerätes.
- Seite 3 Für die Einstellungen der SCD-Modelle kann entweder die kostenlose PC- Software oder die Tasten und das Display des jeweiligen Gerätes verwendet werden. Die PC-Software können Sie unter folgender Internetadresse herunterladen: http://www.ivt-hirschau.de/downloads Montage Um eine sachgemäße Inbetriebnahme zu gewährleisten, lesen Sie vor Gebrauch unbedingt diese Bedienungsanleitung mit den Sicherheitshinweisen vollständig und aufmerksam durch.
- Seite 4 Beachten Sie, dass in Batterien große Energiemengen gespeichert werden. Bei einem Kurzschluss können diese Energiemengen in kurzer Zeit freigesetzt werden. Folglich kann es am Ort des Kurzschlusses zu großer Hitzeentwicklung bzw. zu einem Brand kommen. Achtung: Alle Komponenten (Solarmodul, Batterie, Verbraucher und Solar-Controller) müssen in Spannung und Stromstärke aufeinander abgestimmt sein.
- Seite 5 Tiefentladeschutz, Funktion des Lastausganges und Temperaturkoeffizient. Darüber hinaus können Sie die Betriebsdaten Ihres Geräts Überwachen und Aufzeichnen. Die PC-Software können Sie unter folgender Internetadresse herunterladen: http://www.ivt-hirschau.de/downloads (Der Download umfasst die beiden Dateien: „SC_series_usb.inf“ (Treiber) und „SCControl.msi“ (Installationsdatei)) Hinweis: Der Solar-Controller kann sowohl mit, als auch ohne Batterieversorgungsspannung mit dem PC parametriert werden.
- Seite 6 Installation und Verwendung der Software: Installation der Anwendung: Doppelklicken Sie auf die Setupdatei „SCControl.msi“ um die Installation der Software zu starten (Diese Datei kann auch verwendet werden um die Software zu deinstallieren) Folgen Sie den Schritten des Installationsassistenten Nach Abschluss des Installationsvorganges ist die Datei „SCControl.exe“ auf dem Desktop verfügbar Installation des Gerätetreibers: Verbinden Sie nun den Solar-Controller mittels USB-Kabel mit Ihrem PC Starten Sie unter „Systemsteuerung“...
- Seite 7 Einstellung des Tiefenentladeschutzes („Deep disch. Settings“) Durch Einstellung des „Load off“-Wertes definieren Sie die Batteriespannung, bei welcher der Lastausgang ausgeschalten wird, um die Batterie vor Tiefenentladung zu schützen. Der „Load on“-Wert gibt vor, ab welcher Spannung die Last wieder zugeschalten wird, sofern der Lastausgangsmodus „Auto“...
- Seite 8 Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. IVT Innovative Versorgungs-Technik GmbH, Dienhof 14, 92242 Hirschau Tel. 09622-719910, Fax. 09622-7199120 e-Mail: Info@IVT-Hirschau.de Internet: www.IVT-Hirschau.de...
- Seite 9 SOLAR CONTROLLER SCplus 15A, 25A, 40A SCDplus 15A, 25A, 40A OPERATING INSTRUCTIONS...
- Seite 10 Dear customer, Thank you very much for the trust you have placed in us. You have acquired a reliable high-quality product which will deliver good services for a long time if used appropriately. Please read these operating instructions thoroughly and completely prior to putting the device into operation. You receive important information for safe operation and maintenance of the device.
- Seite 11 SCD models may be adjusted by using either the free of charge PC software or the buttons and the display of each device. The PC software can be downloaded at the following Internet addres: http://www.ivt-hirschau.de/downloads Assembly In order to guarantee appropriate operation, please read these operating instructions including safety information completely and carefully before use.
- Seite 12 Attention: All components (solar module, battery, consumers and solar controller) must be adjusted to each other concerning voltage and intensity of current. Check this information on the respective type plate. In case of doubt, please contact your dealer. Strictly ensure correct polarity! Important notes: ...
- Seite 13 You can also monitor and record the operating data of your device. The PC software can be downloaded at the following Internet address. http://www.ivt-hirschau.de/downloads (The download includes the two files: "SC_series_usb.inf“ (driver) and "SCControl.msi“ (installation data file)) Note: The solar controller may be parameterized with the PC both with and without battery supply voltage.
- Seite 14 Installation and use of the software: Installation of application: Double-click the setup file "SCControl.msi“ to start the installation of the software (This file can also be used to de-install the software) Follow the steps of the installation assistant After completing the installation process, the file "SCControl.exe" is available on the desktop. Installation of the device driver: Now connect the solar controller to your PC using the USB cable 10.
- Seite 15 If the timer function is selected, any time may be defined for switching the load output on or off. The two input fields "Load on time" and "Load off time" are available for this purpose. Deep discharge protection setting ("Deep disch. Settings") By setting the "Load off"...
- Seite 16 Terms and abbreviations in the menu display Voltage Stage Voltage: Voltage during charging Charge current Stage Length: Duration of charging Current at load output User Profile: User-specific charge profile (only for Temperature Charge Profile: Charge profile Time: Time Deep Disch.Protect: Deep discharge protection Date: Date...
- Seite 17 Please ask your local administration office for the appropriate disposal centre. Technical specifications subject to change. We assume no liability for typographical errors. IVT Innovative Versorgungs-Technik GmbH, Dienhof 14, 92242 Hirschau Phone 09622-719910, Fax. 09622-7199120 e-mail: Info@IVT-Hirschau.de Internet: www.IVT-Hirschau.de...
-
Seite 18: Notice D'utilisation
RÉGULATEUR SOLAIRE SCplus 15A, 25A, 40A SCDplus 15A, 25A, 40A NOTICE D’UTILISATION... - Seite 19 Chère cliente, cher client, Nous vous remercions pour votre confiance. Vous venez d’acheter un produit très performant et très fiable qui, moyennant une utilisation conforme, vous rendra de grands services pendant très longtemps. Veuillez lire attentivement et intégralement cette notice d’utilisation avant d’utiliser l'appareil. Elle comporte des informations importantes vous permettant de bien utiliser et de bien entretenir l’appareil.
- Seite 20 Les modèles SC permettent également de réaliser les réglages à l’aide de logiciels gratuits sur l’ordinateur. Pour régler les modèles SCD, il est possible d’utiliser soit le logiciel gratuit de l’ordinateur soit les touches et l’affichage de l’appareil respectif. Pour le téléchargement du logiciel d’ordinateur, utilisez l’adresse Internet suivante : http://www.ivt-hirschau.de/downloads...
- Seite 21 Montage Pour garantir une parfaite mise en service, vous devez lire minutieusement et intégralement les consignes de sécurité de cette notice d’utilisation avant toute utilisation ! Remarque importante : Lors de la connexion de vos composants solaires, veuillez absolument respecter l’ordre chronologique correct ! ...
- Seite 22 La LED „Charger“ (8) affiche l’état de la sortie de charge : Arrêt Sortie de charge ARRÊT Marche Sortie de charge MARCHE Pour une explication détaillée des modes de charge, veuillez consulter le diagramme Description du menu. Protection contre la décharge profonde Les batteries solaires doivent être protégées contre la décharge profonde, faute de quoi des dommages irréversibles risquent de se produire.
- Seite 23 De plus, il est possible de surveiller et d’enregistrer les données de service de votre appareil. Pour télécharger le logiciel d’ordinateur, utilisez l’adresse Internet suivante : http://www.ivt-hirschau.de/downloads (Le téléchargement comprend les deux fichiers suivants : „SC_series_usb.inf“ (pilote) et „SCControl.msi“ (fichier d’installation))
- Seite 24 14. L’ordinateur reconnaît automatiquement le régulateur solaire (la fenêtre peut ensuite être fermée). 15. Afin de sélectionner les réglages de dispositifs souhaités, sélectionnez l‘onglet „Parameters“ Réglage du profil de chargement („Selected charge profile“) Ici, vous pouvez sélectionnez le profil de chargement approprié au type d’accumulateur utilisé. La sélection comprend : SLA, GEL, AGM, LiFePO4 et User defined (personnalisé).
- Seite 25 Définir l’emplacement du fichier Select file: *.txt Démarrer/arrêter l‘enregistrement Start/Stop: Symbol imprimante: Impression de diagrammes De plus, la date actuelle et l’heure peuvent être synchronisées et le compteur d’énergie peut être remis à zéro. Pour lire les paramètres actuels mémorisés dans le dispositif, cliquez sur le bouton „Read“. Si vous avez sélectionné...
- Seite 26 Renseignez-vous auprès de votre mairie pour connaître les points de collecte ou déchetteries appropriés Sous réserve de modifications techniques. Nous ne pourrons nullement être tenus responsables des éventuelles erreurs d’impression. IVT Innovative Versorgungs-Technik GmbH, Dienhof 14, 92242 Hirschau Tel. 09622-719910, Fax. 09622-7199120 e-Mail: Info@IVT-Hirschau.de Internet: www.IVT-Hirschau.de...
- Seite 27 SOLAR-CONTROLLER (zonne- energielaadregelaar) SCplus 15 A, 25 A, 40 A SCDplus 15 A, 25 A, 40 A BEDIENINGSHANDLEIDING...
- Seite 28 Geachte klant, We danken u voor het gestelde vertrouwen. U hebt een krachtig en betrouwbaar product aangekocht, dat u bij deskundige behandeling lang goede diensten zal bewijzen. We vragen u de bedieningshandleiding zorgvuldig en volledig door te lezen vooraleer uw toestel in gebruik te nemen. Ze bevat belangrijke aanwijzingen voor een betrouwbare werking en voor het onderhoud van het toestel.
- Seite 29 Voor de instellingen van de SCD-modellen kan ofwel de gratis pc-software of kunnen de drukknoppen en het display van het desbetreffende toestel gebruikt worden. De software kunt u vanop het volgende internetadres downloaden: http://www.ivt-hirschau.de/downloads Montage Om een deskundige inbedrijfstelling te waarborgen, dient u vóór het gebruik in elk geval deze handleiding met de veiligheidsaanwijzingen volledig en aandacht te hebben doorgelezen.
- Seite 30 Zorg steeds voor een voldoende ventilatie van uw zonne-energielaadregelaar. Dek de verluchtingssleuven van de zonne- energielaadregelaar nooit af. Gebruik het toestel niet in de buurt van gemakkelijk ontvlambare materialen. Denk eraan dat in accu's grote hoeveelheden energie worden opgeslagen. Bij een kortsluiting kan deze energie in korte tijd vrijgemaakt worden.
- Seite 31 Overbelastingsbeveiliging Als de eindlaadspanning bereikt is, dan is de accu nog niet volledig geladen. De laadstroom wordt dan verminderd om de eindlaadspanning niet te overschrijden. Door dit laadproces wordt de accu snel en zonder kans op beschadigingen opgeladen. Temperatuurcompensatie De temperatuurvoeler zorgt voor een optimale aanpassing van de eindlaadspanning aan de omgevingstemperatuur van de accu. Daarom moeten de regelaar de accu zich in dezelfde ruimte bevinden.
- Seite 32 Daarenboven kunt u de bedrijfsgegevens van uw toestel controleren en registreren. De software kunt u vanop het volgende internetadres downloaden: http://www.ivt-hirschau.de/downloads (De volgende bestanden worden gedownload: "SC_series_usb.inf" (stuurprogramma's of drivers) en "SCControl.msi" (installatiebestand)) Aanwijzing: De zonne-energielaadregelaar kan met de pc ingesteld worden zowel met als zonder accuvoedingsspanning.
- Seite 33 Aanwijzing: Het door de gebruiker gedefinieerde laadprofiel is alleen bedoeld voor ervaren gebruikers, aangezien bij verkeerde instellingen de aangesloten accu niet volledig opgeladen of beschadigd kan worden.! Instellingen van de belastingsuitgang ("Load switch settings") Voor de belastingsuitgang staan vier werkwijzen ter beschikking: ...
- Seite 34 Begrippen en afkortingen in de menuweergave Spanning Stage Voltage: Spanning in de laadfase Laadstroom Stage Lenght: Duur van de laadfase Stroom door de belastingsuitgang User Profile: Laadprofiel specifiek voor de gebruiker Temperatuur Charge Profile: Laadprofiel Time: Tijdstip Deep Disch.Protect: Bescherming tegen diepontlading Date: Datum Energy Count:...
- Seite 35 Vraag bij uw gemeentebestuur welke afvalverwerkingsinstallatie daarvoor aangewezen is. Technische wijzigingen voorbehouden. Wij zijn niet aansprakelijk voor drukfouten. IVT Innovative Versorgungs-Technik GmbH, Dienhof 14, D-92242 Hirschau Tel. 09622-719910, Fax. 09622-7199120 E-mail: Info@IVT-Hirschau.de – Website: www.IVT-Hirschau.de...
