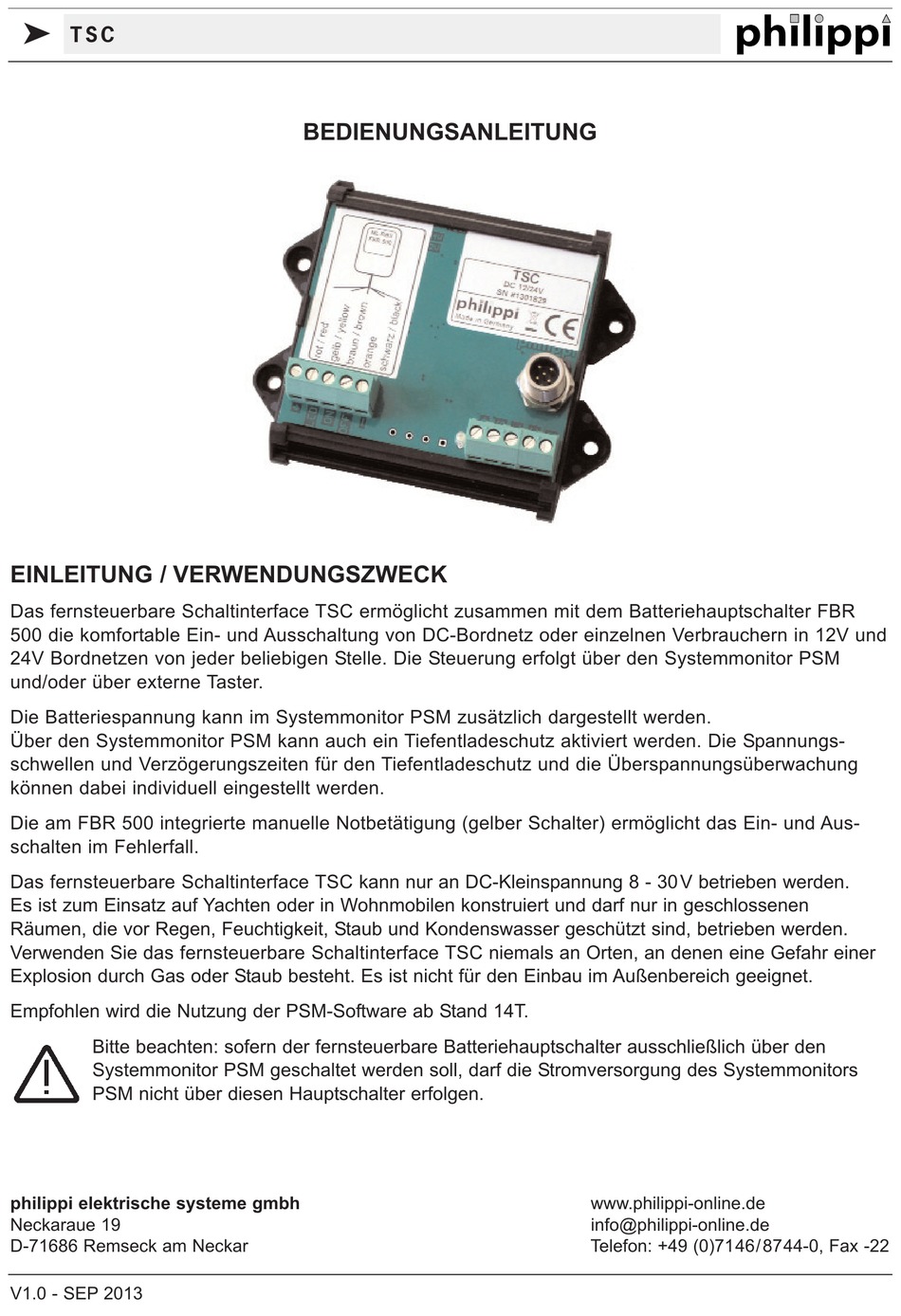

EINLEITUNG / VERWENDUNGSZWECK
Das fernsteuerbare Schaltinterface TSC ermöglicht zusammen mit dem Batteriehauptschalter FBR
500 die komfortable Ein- und Ausschaltung von DC-Bordnetz oder einzelnen Verbrauchern in 12V und
24V Bordnetzen von jeder beliebigen Stelle. Die Steuerung erfolgt über den Systemmonitor PSM
und/oder über externe Taster.
Die Batteriespannung kann im Systemmonitor PSM zusätzlich dargestellt werden.
Über den Systemmonitor PSM kann auch ein Tiefentladeschutz aktiviert werden. Die Spannungs-
schwellen und Verzögerungszeiten für den Tiefentladeschutz und die Überspannungsüberwachung
können dabei individuell eingestellt werden.
Die am FBR 500 integrierte manuelle Notbetätigung (gelber Schalter) ermöglicht das Ein- und Aus-
schalten im Fehlerfall.
Das fernsteuerbare Schaltinterface TSC kann nur an DC-Kleinspannung 8 - 30 V betrieben werden.
Es ist zum Einsatz auf Yachten oder in Wohnmobilen konstruiert und darf nur in geschlossenen
Räumen, die vor Regen, Feuchtigkeit, Staub und Kondenswasser geschützt sind, betrieben werden.
Verwenden Sie das fernsteuerbare Schaltinterface TSC niemals an Orten, an denen eine Gefahr einer
Explosion durch Gas oder Staub besteht. Es ist nicht für den Einbau im Außenbereich geeignet.
Empfohlen wird die Nutzung der PSM-Software ab Stand 14T.
Bitte beachten: sofern der fernsteuerbare Batteriehauptschalter ausschließlich über den
Systemmonitor PSM geschaltet werden soll, darf die Stromversorgung des Systemmonitors
PSM nicht über diesen Hauptschalter erfolgen.
