Transmedia-Germany CSM 1 Bedienungsanleitung
Hdmi matrix – router type 4:2
Inhaltsverzeichnis
Quicklinks

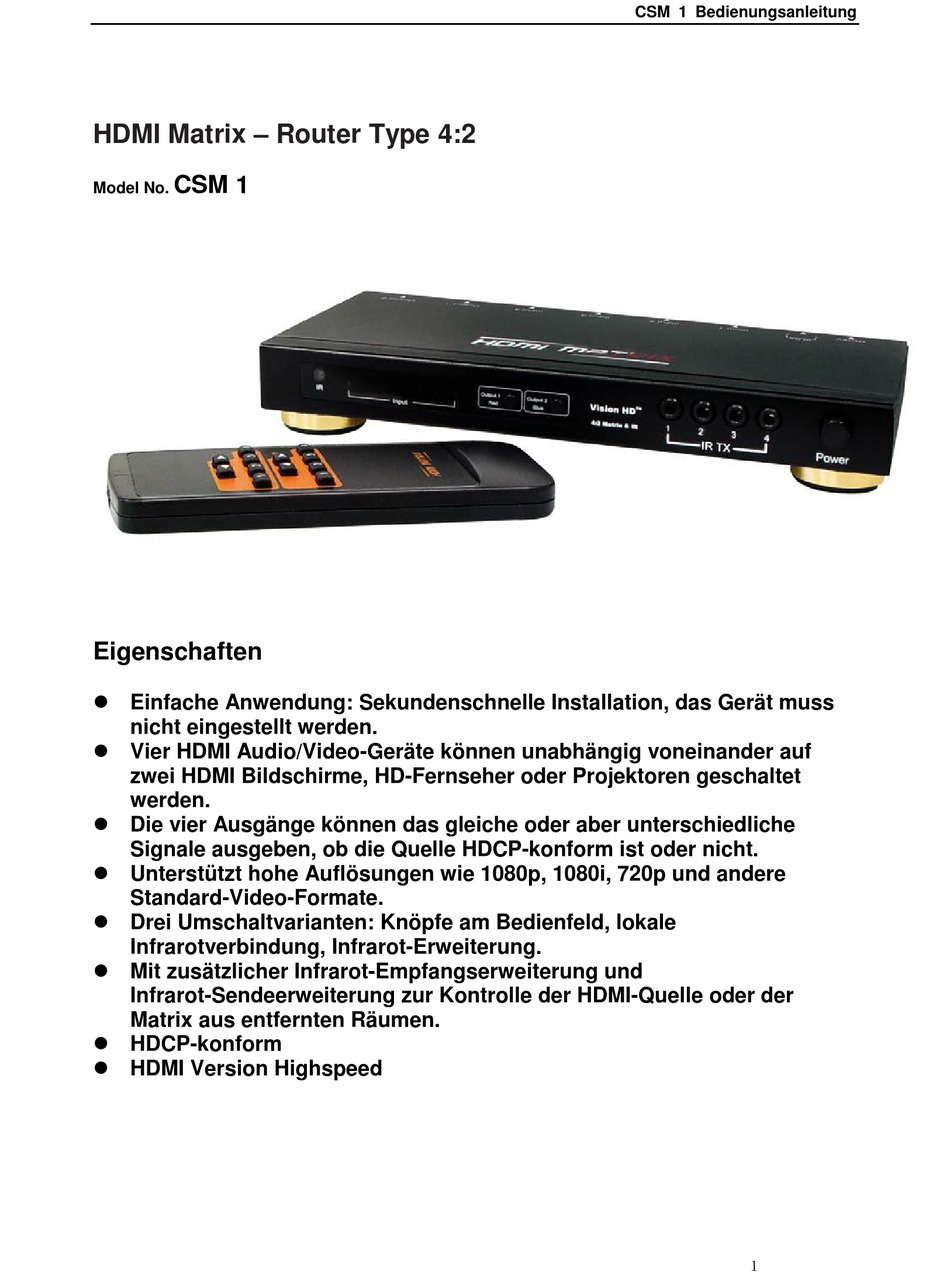

HDMI Matrix – Router Type 4:2
CSM 1
Model No.
Eigenschaften
Einfache Anwendung: Sekundenschnelle Installation, das Gerät muss
nicht eingestellt werden.
Vier HDMI Audio/Video-Geräte können unabhängig voneinander auf
zwei HDMI Bildschirme, HD-Fernseher oder Projektoren geschaltet
werden.
Die vier Ausgänge können das gleiche oder aber unterschiedliche
Signale ausgeben, ob die Quelle HDCP-konform ist oder nicht.
Unterstützt hohe Auflösungen wie 1080p, 1080i, 720p und andere
Standard-Video-Formate.
Drei Umschaltvarianten: Knöpfe am Bedienfeld, lokale
Infrarotverbindung, Infrarot-Erweiterung.
Mit zusätzlicher Infrarot-Empfangserweiterung und
Infrarot-Sendeerweiterung zur Kontrolle der HDMI-Quelle oder der
Matrix aus entfernten Räumen.
HDCP-konform
HDMI Version Highspeed
CSM 1 Bedienungsanleitung
１
Inhaltsverzeichnis
Inhaltszusammenfassung für Transmedia-Germany CSM 1
- Seite 1 CSM 1 Bedienungsanleitung HDMI Matrix – Router Type 4:2 CSM 1 Model No. Eigenschaften Einfache Anwendung: Sekundenschnelle Installation, das Gerät muss nicht eingestellt werden. Vier HDMI Audio/Video-Geräte können unabhängig voneinander auf zwei HDMI Bildschirme, HD-Fernseher oder Projektoren geschaltet werden.
- Seite 2 CSM 1 Bedienungsanleitung Sehr geehrter Kunde Danke, dass Sie sich für dieses Produkt entschieden haben. Zu Ihrer Sicherheit und zur Sicherstellung der optimalen Funktionsweise lesen Sie diese Bedienungsanleitung bitte aufmerksam bevor Sie das Gerät anschließen, benutzen oder anpassen. Bitte heben Sie diese Anleitung für spätere Verwendung auf.
-
Seite 3: Einführung
Infrarot-Empfänger und -Sender ausgestattet, mit denen die HDMI-Quelle und die Matrix gesteuert werden können. Der CSM 1 stellt die Übertragung eines HDMI-Signals auch durch lange Kabel ohne Qualitätsverlust durch Verstärkung und Entzerrung sicher. CSM 1 bietet Lösungen für digitale Unterhaltungszentren, HDTV-Verkaufs- und Schauzwecke, STB, DVD- und Projektorfabrikation, Lärm-, Platz- und... -
Seite 4: Bedienelemente
CSM 1 Bedienungsanleitung Bedienelemente Vorderansicht 1. IR-Empfänger 2. Eingangsanzeige 3. Eingangsauswahl 4. Sender Infrarot-Erweiterung Rückansicht 1. Netzeingang 2. Empfänger Infrarot-Erweiterung 3. HDMI-Eingänge 4. HDMI-Ausgänge ４... - Seite 5 Geräte der ungenutzten Eingänge ausgeschaltet, damit sie nicht das Display stören.) 3) Verbinden Sie das Netzteil mit dem CSM 1 und schalten Sie das Display an, auf dem Sie ein Programm anzeigen wollen. Verwenden Sie die Fernbedienung oder den Knopf am Gerät um die Eingangsquelle auszuwählen.
-
Seite 6: Typischer Anwendungdsfall (Beispiel)
CSM 1 Bedienungsanleitung TYPISCHER ANWENDUNGDSFALL (BEISPIEL) Erweiterungskupplung für Infrarot-Empfangskabel Wenn das Anzeigegerät nicht in der Nähe der Matrix positioniert wird, wird das Kabel zu kurz sein. Um das Kabel zu verlängern gibt es Kupplungen. Kunden und Installateure können Kopfhörerkabel und Telefonkabel verwenden, um eine Verlängerung für das Kabel herzustellen. -
Seite 7: Wartung
CSM 1 Bedienungsanleitung Verwenden Sie den Stecker und die Buchse um das Kabel zu verlängern (siehe Bild unten). WARTUNG Reinigen Sie bitte das Gerät nur mit einem trockenen, sauberen Tuch. Benutzen Sie niemals Alkohol oder andere Reinigungsmittel. ７... - Seite 8 CSM 1 Bedienungsanleitung PRODUKTSERVICE 1) Das Gerät sollte von qualifizierten Fachkräften untersucht werden wenn: (a) Das DC-Netzteil-Kabel oder der AC-Adapter beschädigt wurde. (b) Objekte oder Flüssigkeiten in das Gerät eingedrungen sind. (c) Das Gerät Regen ausgesetzt wurde. (d) Das Gerät nicht normal arbeitet oder eine signifikante Veränderung der Arbeitsweise auftritt.
