Vielen Dank für Ihren Kauf des Tri Loop von One Control.

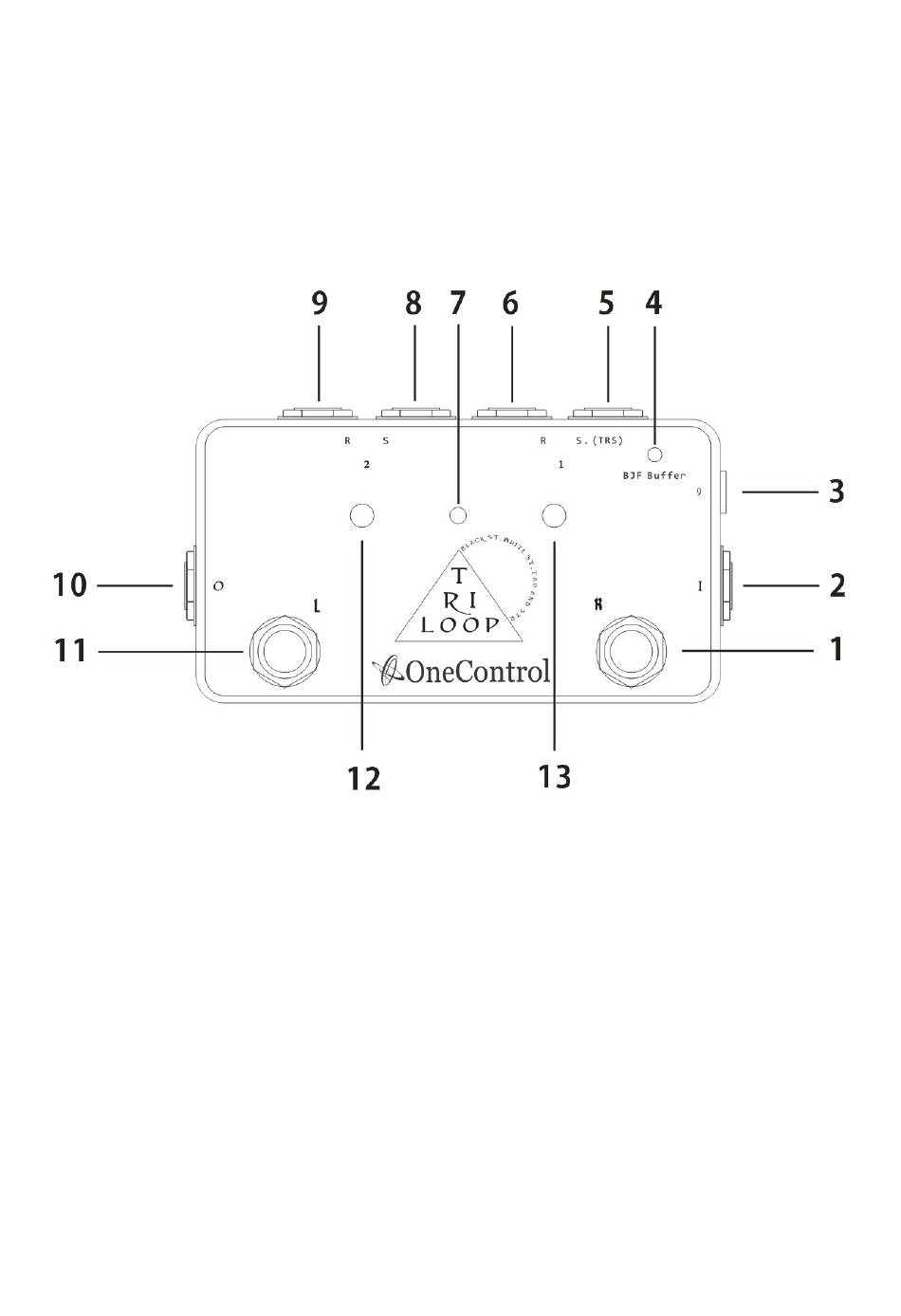

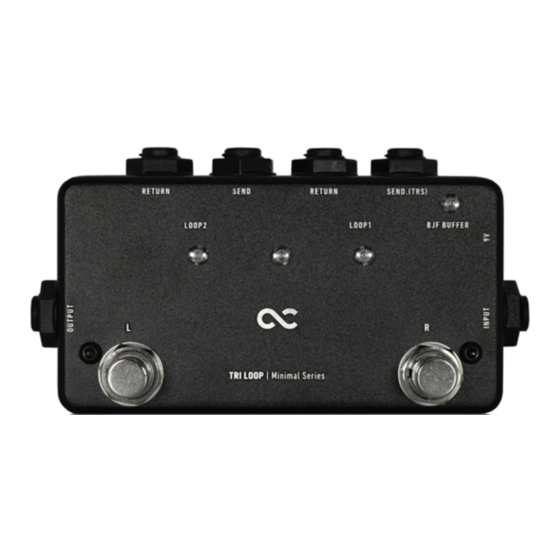

VORSCHAU
-
1. Fußschalter „R"
Der rechte Fußschalter.
2. EINGANGS-Buchse
Schließen Sie hier Ihr Instrument an.
3. Gleichstrom-Stromversorgungsbuchse
Netzteil - DC 9V, 5,5x2,1mm, Center Negativ Typ.
4. BJF Buffer an/aus Anzeige
LED leuchtet wenn BJF Buffer eingeschaltet ist.
5. SEND-Buchse von Loop1
Eine Multifunktionsbuchse, sowohl für Audio- als auch für Kontrollsignale.
Bedienungsanleitung
Tri Loop
Werbung
Inhaltszusammenfassung für One Control Tri Loop
- Seite 1 Bedienungsanleitung Tri Loop Vielen Dank für Ihren Kauf des Tri Loop von One Control. VORSCHAU 1. Fußschalter „R“ Der rechte Fußschalter. 2. EINGANGS-Buchse Schließen Sie hier Ihr Instrument an. 3. Gleichstrom-Stromversorgungsbuchse Netzteil - DC 9V, 5,5x2,1mm, Center Negativ Typ. 4. BJF Buffer an/aus Anzeige LED leuchtet wenn BJF Buffer eingeschaltet ist.
- Seite 2 Indikator 2 Anzeige für Loop2 Indikator 1 Anzeige für Loop1 MODUS-Initialisierung Tri Loop kann als Looper/Switcher/Fußschalter für verschiedene Zwecke initialisiert werden ROT-Modus: Black Loop (zwei Loops kaskadiert /Fußschalter) WEISS-Modus: White Loop (Flash Loop /AB-Box/Splitter/Selektor) BLAU-Modus: Kurzzeit-Fußschalter (N.C oder N.O) GRÜN-Modus: Spezieller Kurzzeit-Fußschalter...
- Seite 3 Abbildung 1: Modus-Initialisierung...
-
Seite 4: Spezifikationen
Verhalten beim Schalter-„DRÜCKEN“ Aktion MODUS L Schalter drücken R Schalter drücken Aktivieren/Bypass Loop2 Aktivieren/Bypass Loop1 WEISS Wechseln Loop1lLoop2 Master-Bypass BLAU Momentanschalter via SEND2 Momentanschalter via SEND1 GRÜN „Favorit” via AUSGANGS-Buchse Tap Tempo via SEND1 (TRS Kabel) Verhalten beim Schalter-„GEDRÜCKT HALTEN“ Aktion MODUS L (4s gedrückt halten) - Seite 5 Tutorial : ROT Kaskadiert zwei Loops Signalweg: Gitarre -> BJF Buffer (wenn eingeschaltet) -> Loop1 -> Loop2 -> AMP A oder A+B Ausgang (Auswahl durch Loop2 aus/an) Signalweg: Gitarre -> BJF Buffer (wenn eingeschaltet) -> FX 1 (wenn eingeschaltet) -> A (Loop2 aus) Gitarre ->...
- Seite 6 Tutorial : ROT (Fortsetzung) Umschalten am Verstärker (Mono-Buchsen) Umschalten am Verstärker (TRS Stereo-Kabel)
- Seite 7 Tutorial : WEISS Loop 1 / Loop2 Wechsel mit einem Klick Signalweg: Gitarre -> Loop1 an -> BJF Buffer (wenn Buffer an ist) -> FX1 (wenn Master Bypass aus ist) -> AMP Gitarre -> Loop2 an -> BJF Buffer (wenn Buffer an ist) -> FX2 (wenn Master Bypass aus ist) -> AMP Splitter (Bitte Loop2 immer eingeschaltet lassen) Signalweg: Gitarre ->...
- Seite 8 Tutorial : WEISS (Fortsetzung) AB-BOX Signalweg: Gitarre -> BJF Buffer (wenn eingeschaltet) - > A (Loop1 eingeschaltet) Gitarre -> BJF Buffer (wenn eingeschaltet) - > B1+B2 (Loop2 eingeschaltet) Signalweg: Gitarre 1 -> AMP (Master Bypass) Gitarre 2 -> AMP (Loop1 an, Master aktiv), Gitarre 3 -> AMP (Loop2 an, Master aktiv)
- Seite 9 Tutorial : BLAU Moment-Fußtaster für Multieffektpedal Moment-Fußtaster für modernen Verstärker mit Multieffekt...
- Seite 10 Tutorial : GRÜN Fußschalter L für Favorit Fußschalter R für Tap Tempo...
