Inhaltszusammenfassung für eQ-3 HomeMatic HM-Dis-EP-WM55

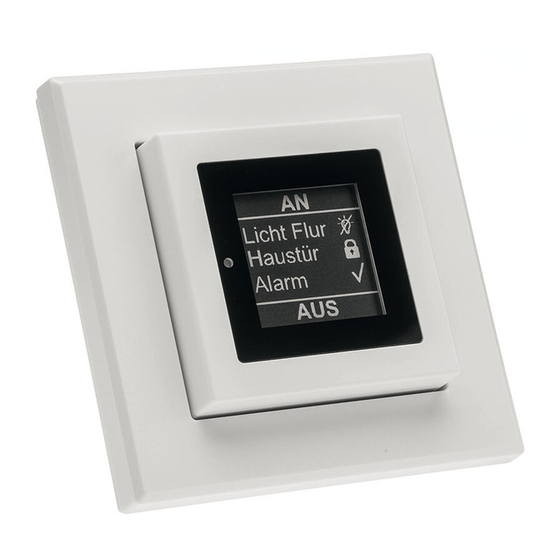

- Seite 1 Montage- und Bedienungsanleitung (S. 2) Installation and Operating Manual (p. 36) Funk-Statusanzeige mit Taster für 55er Rahmen Wireless Status Display with push button for 55mm frames HM-Dis-EP-WM55...
-
Seite 2: Lieferumfang
Schrauben 3,0 x 30 mm Dübel 1,5 V LR03/Micro/AAA Batterien Bedienungsanleitung Dokumentation © 2016 eQ-3 AG, Deutschland Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form repro- duziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zu dieser Anleitung ......4 Gefahrenhinweise ..........4 Funktion............6 Geräteübersicht ..........8 Allgemeine Systeminformation zu Homematic ..10 Inbetriebnahme ..........10 Montage ............10 5.1.1 Klebestreifenmontage ........11 5.1.2 Schraubmontage ..........12 5.1.3 Montage in Mehrfachkombinationen ....14 Batterien einlegen ..........15 Anlernen ............16 5.4 Neu angelernte Geräte konfigurieren .....23 Bedienung ............24 Display-Aufteilung ..........24 Allgemeine Bedienung ........24 6.2.1 Kanal 1+2 ............24... -
Seite 4: Hinweise Zu Dieser Anleitung
Hinweise zu dieser Anleitung 1 Hinweise zu dieser Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre Homematic Komponenten in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschla- gen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungs- anleitung. - Seite 5 Gefahrenhinweise Öffnen Sie das Gerät nicht, es enthält keine durch den Anwender zu wartenden Teile. Im Fehlerfall schicken Sie das Gerät an den Service. Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet. Das Gerät ist kein Spielzeug, erlauben Sie Kindern nicht damit zu spielen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien/-tüten, Styroporteile, etc., könnten für Kinder zu einem gefährlichen Spielzeug werden.
-
Seite 6: Funktion
Funktion 3 Funktion Das Homematic Funk-Statusanzeige mit Taster für 55er Rahmen dient u.a. zur komfortablen Steuerung von Homematic Geräten. Das energiesparende ePaper-Display informiert Sie zusätzlich über den Status angelernter Geräte in Ver- bindung mit der Homematic Zentrale CCU2. Das Gerät verfügt über drei Kanäle: •... - Seite 7 Funktion Das Gerät ist batteriebetrieben und bietet deshalb eine hohe Flexibilität bei der Montage und Wahl des Mon- tageortes. Installation und Demontage gestalten sich durch Schrauben oder Kleben auf unterschiedlichen Untergründen wie Mauerwerk, Möbeln, Fliesen oder Glas sehr einfach. Ein Stemmen oder Schlitzen von Mauerwerk ist nicht erforderlich.
-
Seite 8: Geräteübersicht
Funktion 3.1 Geräteübersicht Montageplatte Rahmen Elektronikeinheit... - Seite 9 Funktion Taster oben (Kanal 2) Bezeichnung für Taster oben Statusanzeige Geräte-LED Bezeichnung für Taster unten Taster unten (Kanal 1)
-
Seite 10: Allgemeine Systeminformation Zu Homematic
Allgemeine Systeminformation zu Homematic 4 Allgemeine Systeminformation zu Homematic Dieses Gerät ist Teil des Homematic Haussteuerungs- Systems und arbeitet mit dem bidirektionalen Home- matic Funkprotokoll. Alle Geräte werden mit einer Standardkonfiguration ausgeliefert. Darüber hinaus ist die Funktion des Ge- rätes über ein Programmiergerät und Software konfi- gurierbar. Welcher weitergehende Funktionsumfang sich damit ergibt, und welche Zusatzfunktionen sich im Homematic System im Zusammenspiel mit weite- ren Komponenten ergeben, entnehmen Sie bitte dem Homematic WebUI Handbuch. -
Seite 11: Klebestreifenmontage
Inbetriebnahme Abschnitt (vgl. Abschnitt „5.1.3 Montage in Mehrfach- kombinationen“ auf Seite 14). Bei der Montage im Wechselrahmen können Sie die Statusanzeige • mit den mitgelieferten doppelseitigen Klebestrei- fen oder • mit den mitgelieferten Schrauben an der Wand befestigen. 5.1.1 Klebestreifenmontage Um die zusammengesetzte Statusanzeige mit den Klebestreifen zu montieren, gehen Sie wie folgt vor: •... -
Seite 12: Schraubmontage
Inbetriebnahme • Entfernen Sie die Folie von den Klebestreifen. • Drücken Sie jetzt die zusammengebaute Statu- sanzeige mit der Rückseite an die gewünschte Position an die Wand. 5.1.2 Schraubmontage Um die Statusanzeige mithilfe der Schrauben zu mon- tieren, gehen Sie wie folgt vor: •... - Seite 13 Inbetriebnahme • Zeichnen Sie zwei der Bohrlöcher anhand der Montageplatte (diagonal gegenüberliegend) mit einem Stift an der Wand an. Die mittig liegenden Bohrlöcher können für die Montage auf einer Unterputzdose verwendet werden. Wird das Gerät auf einer Unterputzdose mon- tiert, dürfen sich in der Unterputzdose keine offenen Leiterenden befinden.
-
Seite 14: Montage In Mehrfachkombinationen
Inbetriebnahme • Setzen Sie den Wechselrahmen (B) auf die Montageplatte. • Setzen Sie die Elektronikeinheit (C) ein. Achten Sie darauf, dass die Klammern der Montage- platte in die Öffnungen des Tasters rasten. 5.1.3 Montage in Mehrfachkombinationen Sie können die Statusanzeige sowohl mit dem mitge- lieferten Rahmen (B), als auch mit Rahmen anderer Hersteller verwenden oder die Elektronikeinheit (C) in einen Mehrfachrahmen integrieren. -
Seite 15: Batterien Einlegen
Inbetriebnahme Hersteller Rahmen Berker S.1, B.1, B.3, B.7 Glas ELSO GIRA System 55, Standard 55, E2, E22, Event, Esprit merten 1-M, Atelier-M, M-Smart, M-Arc, M- Star, M-Plan JUNG A 500, AS 500, A plus, A creation 5.2 Batterien einlegen Die Statusanzeige wird mit zwei LR03/Micro/AAA Bat- terien betrieben. -
Seite 16: Anlernen
Inbetriebnahme polungsrichtig in die Batteriefächer ein. • Setzen Sie die Statusanzeige wieder in den Rahmen (B). Die Lebensdauer neuer Alkali-Batterien beträgt ca. ein Jahr (angelernt an eine Homematic Zentrale CCU2). Die Batterielebensdauer ist von der Häufigkeit der Bedienung abhängig. Batterien dürfen niemals aufgeladen werden. Batterien nicht ins Feuer werfen. - Seite 17 Inbetriebnahme zeige an andere Homematic Geräte (nur die Kanäle 1+2) oder an die Homematic Zentrale anlernen. 5.3.1 Anlernen an Homematic Geräte Wenn Sie die Funk-Statusanzeige an ein oder mehrere Geräte anlernen möchten, müssen die beiden zu ver- knüpfenden Geräte in den Anlernmodus gebracht wer- den.
- Seite 18 Inbetriebnahme • Drehen Sie die Elektronikeinheit um und drü- cken Sie kurz auf die obere (D) oder untere (I) Taste. • Die Geräte-LED (G) blinkt orange. • Versetzen Sie jetzt das Gerät, das Sie an die Statusanzeige anlernen möchten, in den An- lernmodus.
-
Seite 19: Anlernen An Eine Homematic Zentrale Um Ihr Gerät Softwarebasiert Und Komfortabel
Inbetriebnahme Wenn kein Anlernen erfolgt, wird der Anlernmodus automatisch nach 20 Sekunden beendet. Befindet sich ein anderes Gerätes im Anlernmodus, wird dieses angelernt. Ist die Statusanzeige bereits an eine Zentrale angelernt und damit für direktes Anlernen gesperrt, kann sie zwar wie oben beschrieben in den Konfigurationsmodus gebracht werden, nach Drücken einer Bedientaste leuchtet die Geräte-LED jedoch für 2 Sekunden rot auf. - Seite 20 Inbetriebnahme Sobald ein Gerät an eine Zentrale angelernt ist, kann es nur noch über diese mit anderen Geräten verknüpft werden. Jedes Gerät kann immer nur an eine Zentrale angelernt werden. Halten Sie beim Anlernen einen Mindestabstand von 50 cm zwischen den Homematic Geräten und der Zentrale ein.
- Seite 21 Inbetriebnahme • Der Anlernmodus ist für 60 Sekunden aktiv. Das Infofeld zeigt die aktuell noch verbleibende Anlernzeit. • Versetzen Sie innerhalb dieser Anlernzeit auch das Statusanzeige in den Anlernmodus. • Ziehen Sie die Elektronikeinheit (C) der Statu- sanzeige nach Erfassen an beiden Seiten von der Grundplatte ab. Die Anlerntaste befindet sich auf der Rückseite.
- Seite 22 Inbetriebnahme • Die Tastenkanäle 1&2 und der Statuskanal 3 werden zusammen angelernt. • Das erfolgreiche Anlernen der Bedientaste wird durch kurzes grünes Leuchten der Geräte-LED angezeigt. • Sofern Sie den Anlernmodus abbrechen möch- ten, drücken Sie nochmals kurz die Anlerntaste. •...
-
Seite 23: Neu Angelernte Geräte Konfigurieren
Inbetriebnahme Nach dem Anlernen stehen unterschiedliche Bedien- funktionen zur Verfügung. Nähere Informationen ent- nehmen Sie bitte Abschnitt „6 Bedienung“. 5.4 Neu angelernte Geräte konfigurieren Nachdem Sie das Statusanzeige an die Homematic Zentrale angelernt haben, wird es in den „Postein- gang“ verschoben. Hier müssen Ihr Gerät und die dazugehörigen Kanäle zunächst konfiguriert werden, damit sie für Bedien- und Konfigurationsaufgaben zur Verfügung stehen. -
Seite 24: Bedienung
Bedienung 6 Bedienung 6.1 Display-Aufteilung Das Display ist in 3 Bereiche unterteilt. Kanal 2 (Taster oben) Kanal 1 Status- ZEILE 1 ZEILE 2 Kanaltext- ZEILE 3 anzeige Kanal 2 Kanal 1 (Taster unten) Im oberen und unteren Bereich sind die Bezeich- nungen für den oberen und unteren Taster (Kanal 1 und 2) dargestellt. -
Seite 25: Kanal 3
Bedienung eingesetzt, können die Schaltzustände „An“ und „Aus“ hinterlegt werden. Die untere Bedientaste ist für den Befehl AUS, RUN- TER oder DUNKLER und die obere Bedientaste für den Befehl AN, HOCH oder HELLER definiert. Es werden ein kurzer (< als 0,4 Sekunden) und ein lan- ger Tastendruck (> als 0,4 Sekunden) unterschieden. Ein langer Tastendruck löst bei manchen Aktoren eine zusätzliche Funktion aus. -
Seite 26: Geräte-Led Und Akustisches Signal
Bedienung 6.3 Geräte-LED und akustisches Signal Schaltvorgänge werden über die Geräte-LED (G) be- stätigt. Wenn eine Aktion über das Statusanzeige ausgeführt wird (z. B. Licht einschalten), wird das erfolgreiche Ausführen des Befehls (Licht ein) über ein grünes Leuchten der Geräte-LED (G) angezeigt. Für den Fall, dass das Licht nicht eingeschaltet werden konnte, wird dies über einen rotes Leuchten der Geräte-LED (G) angezeigt. -
Seite 27: Rückmeldung Durch Die Geräte-Led
Rückmeldung durch die Geräte-LED 7 Rückmeldung durch die Geräte-LED Die Rückmeldungen gelten sowohl für den Betrieb mit als auch ohne Zentrale. Funkübertragung Blinksignal Bedeutung Oranges Blinken Funkübertragung läuft Grünes Leuchten alle Aktoren haben den (letzten) Befehl bestätigt Rotes Leuchten mindestens ein Aktor hat den (letzten) Befehl nicht bestätigt Anlernen... - Seite 28 Rückmeldung durch die Geräte-LED Fehlermeldungen Blinksignal Bedeutung Fünfmal kurzes rotes Batteriespannung zu gering Blinken Einmal langes, zwei- Gerät defekt mal kurzes rotes Blin- ken, Pause (endlos) Einmal langes und Duty Cycle überschritten einmal kurzes rotes (vgl. Abschnitt „7.1 Duty Blinken Cycle Limit“...
-
Seite 29: Duty Cycle Limit
Rückmeldung durch die Geräte-LED 7.1 Duty Cycle Limit Der Duty Cycle beschreibt eine gesetzlich geregelte Begrenzung der Sendezeit von Geräten im 868 MHz Bereich. Das Ziel dieser Regelung ist es, die Funktion aller im 868 MHz Bereich arbeitenden Geräte zu ge- währleisten. -
Seite 30: Wiederherstellung Der Werkseinstellungen
Wiederherstellung der Werkseinstellungen 8 Wiederherstellung der Werkseinstellungen Wenn Sie die Werkseinstellungen des Geräts wiederherstellen, gehen alle Einstellungen verloren. Um die Werkseinstellungen wiederherzustellen, gehen Sie wie folgt vor: • Halten Sie die Anlerntaste für mindestens 5 Se- kunden gedrückt. Die Geräte-LED beginnt lang- sam rot zu blinken. - Seite 31 Wiederherstellung der Werkseinstellungen ckens schneller rot zu blinken. • Loslassen schließt den Rücksetzvorgang ab. Zur Bestätigung wird das Gerät neu gestartet (Displaytest und LED-Test). Die Geräte-LED leuchtet für etwa 3 Sekunden dauerhaft rot auf. • Sofern Sie das Zurücksetzen abbrechen möch- ten, können Sie dies mit einem kurzen erneuten Tastendruck auf die Anlerntaste tun oder Sie warten 20 Sekunden.
-
Seite 32: Wartung Und Reinigung
Wartung und Reinigung 9 Wartung und Reinigung Das Gerät ist für Sie bis auf einen eventuell erforderlichen Batteriewechsel wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft. Reinigen Sie das Gerät mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden. -
Seite 33: Allgemeine Hinweise Zum Funkbetrieb
Sendeleistung und den Empfangseigenschaf- ten der Empfänger spielen Umwelteinflüsse wie Luftfeuchtigkeit neben baulichen Gegeben- heiten vor Ort eine wichtige Rolle. Hiermit erklärt die eQ-3 AG, Maiburger Str. 29, 26789 Leer, Deutschland, dass der Funkanlagentyp Home- matic HM-Dis-EP-WM55 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitäts- erklärung ist unter der folgenden Internetadresse ver-... -
Seite 34: Technische Daten
Technische Daten 11 Technische Daten Geräte-Kurzbezeichnung: HM-Dis-EP-WM55 Versorgungsspannung: 2x 1,5 V LR03/Micro/AAA Stromaufnahme: 50 mA max. Batterielebensdauer: 1 Jahr (typ.) Schutzart: IP20 Umgebungstemperatur: 5 bis 35 °C Abmessungen (B x H x T): Mit Rahmen: 86 x 86 x 19 mm Ohne Rahmen: 55 x 55 x 19 mm Gewicht:... - Seite 35 Technische Daten Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altge- räte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen. Konformitätshinweis Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigen- schaften beinhaltet.
-
Seite 36: Package Contents
1.5 V LR03/micro/AAA batteries Operating manual Documentation © 2016 eQ-3 AG, Germany. All rights reserved. This manual may not be reproduced in any format, either in whole or in part, nor may it be duplicated or edited by electronic, mechani- cal or chemical means, without the written consent of the publisher. - Seite 37 Table of contents Information about this manual ......38 Hazard information .........38 Function............40 Device overview ..........41 General information about the Homematic system ............43 Start-up............43 Mounting............43 5.1.1 Adhesive strip mounting .........44 5.1.2 Screw mounting..........45 5.1.3 Installation in multiple combinations ....47 Inserting batteries ...........48 Teaching-in .............49 5.4 Configuring newly taught-in devices....56...
-
Seite 38: Information About This Manual
Information about this manual Information about this manual Please read this manual carefully before beginning operation with your Homematic components. Keep the manual so you can refer to it at a later date if you need to. If you hand over the device to other persons for use, please hand over the operating manual as well. - Seite 39 Hazard information Do not open the device: it does not contain any components that can be serviced by the user. In the event of an error, have the device checked by an expert. For safety and licensing reasons (CE), unauthorized change and/or modification of the product is not permitted.
-
Seite 40: Function
Function Function The Homematic Wireless Status Display with push button for 55mm frames offers comfortable control of Homematic devices. In addition, the energy-saving ePaper display shows the current status of taught-in devices in connection with the Homematic Central Control Unit CCU2. The device has three channels: • Channel 1+2: push-button functions •... -
Seite 41: Device Overview
Function and removed very easily using screws or adhesive strips. It is compatible with a number of different sur- faces including furniture, brick walls, tiles or glass. Holes or slits do not have to be chiselled out of brick walls. The frame supplied with the device can be used for wall mounting. - Seite 42 Function hall light front door alarm upper push-button (channel 2) description for upper push-button status display device LED description for lower push-button lower push-button (channel 1)
-
Seite 43: General Information About The Homematic System
General information about the Homematic system General information about the Homematic system This device is part of the Homematic home control system and works with the bidirectional Homematic wireless protocol. All devices are delivered in a stand- ard configuration. The functionality of the device can also be configured with a programming device and software. The additional functions that can be made available in this way and the supplementary functions provided by the Homematic system when it is com- bined with other components are described in the... -
Seite 44: Adhesive Strip Mounting
Start-up If you want to mount the status display with the sup- plied clip-on frame, you can use • the supplied double-sided adhesive strips or • the supplied screws to fix it to a wall. 5.1.1 Adhesive strip mounting For mounting the assembled device to the wall using adhesive strips, please proceed as follows: •... -
Seite 45: Screw Mounting
Start-up • Remove the protective film from the adhesive strips. • Press the assembled status display with the back side to the wall in the position where it should subsequently be attached. 5.1.2 Screw mounting For mounting the status display using screws, please proceed as follows: •... - Seite 46 Start-up • Use a pen to mark the positions of two bore holes (diagonally opposite) in the mounting plate on the wall. The bore holes in the middle can be used for installation with a flush-mounting box. If the device is mounted to a flush-mounting box, there may be no open wire ends. •...
-
Seite 47: Installation In Multiple Combinations
Start-up • Attach the clip-on frame (B) to the mounting plate. • Place the electronic unit (C). Make sure that the clips on the mounting plate latch into the open- ings on the electronic unit. 5.1.3 Installation in multiple combinations You can mount the status display with the attach- ment frame (B) provided or use it with frames of other manufacturers as well as integrate the electronic unit... -
Seite 48: Inserting Batteries
Start-up Manufacturer Frame Berker S.1, B.1, B.3, B.7 glass ELSO GIRA System 55, Standard 55, E2, E22, Event, Esprit merten 1-M, Atelier-M, M-Smart, M-Arc, M-Star, M-Plan JUNG A 500, AS 500, A plus, A creation Inserting batteries The status display runs on two LR03/micro/AAA batteries. -
Seite 49: Teaching-In
Start-up • Put the status display back into the frame (B). The service life of new alkaline batteries is approximately one year (if the device is connected to a CCU2). The battery life will depend on how frequently operations are carried out. - Seite 50 Start-up devices (only channels 1+2) or to the Homematic Central Control Unit. Teaching-in directly to Homematic devices If you want to teach-in the status display to one or more Homematic devices, the teach-in mode of both devices has to be activated first. Direct teaching-in with other Homematic devices is only possible for channels 1 and 2.
- Seite 51 Start-up • Turn the electronic unit over and shortly press the upper (D) and lower (I) push-button. • The device LED (G) starts flashing orange. • Now activate the teach-in mode of the device that you want to connect to the status display. For further information, please refer to the user manual of the corresponding device.
- Seite 52 Start-up If no teach-in operations are carried out, teach-in mode is exited automatically after 20 seconds. If there is another device in teach-in mode, this device will be taught-in. If the status display has already been taught-in to a Central Control Unit and is thus blocked for direct teach-in, it can still be put into configuration mode as described above, but the device LED will light up red for 2 seconds...
- Seite 53 Start-up Homematic Central Control Unit first. New devices are taught-in to the CCU2 via the Homematic “WebUI”. As soon as a device has been taught-in to a Central Control Unit, it can only be connected to other components via this unit. Each device can only be taught-in to one Central Control Unit.
- Seite 54 Start-up • To activate teach-in mode, click “Teach-in HM device” in the next window. • Teach-in mode remains activated for 60 sec- onds. An information box shows how much teach-in time remains. • Meanwhile, please activate the teach-in mode of your status display to teach-in as well.
- Seite 55 Start-up The device LED flashes green to indicate the configuration mode. • The push-button channels 1+2 and the status channel 3 are taught-in at the same time. • If teaching of the push-buttons is successful, it is indicated with an illuminated green LED. • If you want to exit configuration mode, press the teach-in button again. •...
-
Seite 56: Configuring Newly Taught-In Devices
Start-up inbox as described in the next section (”Config- uring newly taught-in devices”). After teach-in has been performed, multiple operating functions are available for use. You will find further in- formation in section „6 Operation“. Configuring newly taught-in devices Once you have taught-in your device to the Homematic Central Control Unit, it is moved to the inbox. Here, you must configure the device and its associated channels in order to make them available for operating and configuration tasks. Give the device a name and... -
Seite 57: Operation
Operation Operation Display areas The display is divided into 3 areas: Channel 2 (upper push-button) channel 1 status LINE 1 LINE 2 channel LINE 3 text channel 2 Channel 1 (lower push-button) The upper and lower area show the descriptions of the upper and lower push-button (channel 1 and 2). -
Seite 58: Channel 3
Operation The lower push-button is defined for the functions OFF, DOWN or DARKER, the upper push-button for the functions ON, UP or BRIGHTER. A general distinction is also made between pressing and releasing the button (button pressed for under 4 seconds) and pressing and holding down the button (button pressed for more than 4 seconds). -
Seite 59: Device Led And Audible Signal
Information indicated by the device LED Device LED and audible signal Switching commands are confirmed by the device LED (G). If an action is triggered via the status display (e.g. lights on), the device LED (G) lights up green if the action has been successfully transmitted. If the action failed, the device LED (G) lights up red. - Seite 60 Information indicated by the device LED Lighting up green All actuators have confirmed the (most recent) bidirectional command. Lighting up red At least one actuator has not confirmed the (most recent) bidirectional command. Teaching-in LED signal Meaning Slow orange Sensor in teach-in mode flashing (waiting for teach-in partner or parameterisation) Fast orange Teaching-in active...
-
Seite 61: Duty Cycle Limit Reached
Information indicated by the device LED One long and one Duty cycle exceeded (see sec. short red flash “7.1 Duty cycle limit reached” on page 61) One long and three Status messages by Central short red flashes Control Unit have not been fully received. Restore factory settings LED signal Meaning... -
Seite 62: Restore Factory Settings
Restore factory settings In the 868 MHz frequency range we use, the maximum transmission time of any device is 1 % of an hour (i.e. 36 seconds in an hour). Devices must cease transmission when they reach the 1% limit until this time restriction comes to an end. - Seite 63 Restore factory settings five seconds. The device LED starts to slowly flash red. > 5 s • To reset the device, briefly release the teach- in button and then press it again for at least 5 seconds • With the button pressed, the device LED will now start to flash red faster. • Release the button to complete the reset pro- cess. For confirmation, the device is restarted (display test and LED test).
-
Seite 64: Maintenance And Cleaning
Maintenance and cleaning Possible error messages: If the device LED does not start to flash once the but- ton has been held down for 5 seconds but lights up continuously instead, this means it cannot be reset as it is taught-in to the Homematic WebUI. Please refer to the Homematic WebUI Manual for more details about resetting devices via the WebUI (you can find this in the “Downloads”... -
Seite 65: General Information About Radio Operation
Hereby, eQ-3 AG, Maiburger Str. 29, 26789 Leer/ Germany declares that the radio equipment type Homematic HM-Dis-EP-WM55 is in compliance with Directive 2014/53/EU. -
Seite 66: Technical Specifications
Technical specifications 11 Technical specifications Device short description: HM-Dis-EP-WM55 Supply voltage: 2x 1.5 V LR03/micro/AAA Current consumption: 50 mA max. Battery life: 1 year (typ.) Degree of protection: IP20 Ambient temperature: 5 to 35 °C Dimensions (W x H x D): Including frame: 86 x 86 x 19 mm Without frame:... - Seite 67 Technical specifications Instructions for disposal Do not dispose of the device with regular domestic waste! Electronic equipment must be disposed of at local collection points for waste electronic equipment in compliance with the Waste Electrical and Electronic Equipment Directive. Information about conformity The CE sign is a free trading sign addressed exclusively to the authorities and does not include any warranty of any properties.
- Seite 68 Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 AG Maiburger Straße 29 26789 Leer / GERMANY www.eQ-3.de...
