JMD-45PF
JMD-45PFD
Original:
GB
Operating Instructions
Translations:
D
Gebrauchsanleitung
F
Mode d´emploi
MILLING DRILLING CENTRE
Walter Meier (Tool) AG
Tämperlistrasse 5
CH-8117 Fällanden
Switzerland
Phone
+41 44 806 47 48
Fax
+41 44 806 47 58
jetinfo.eu@waltermeier.com
www.jettools.com
M-50000400T,50000401T 2010-06-25
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Jet JMD-45PF

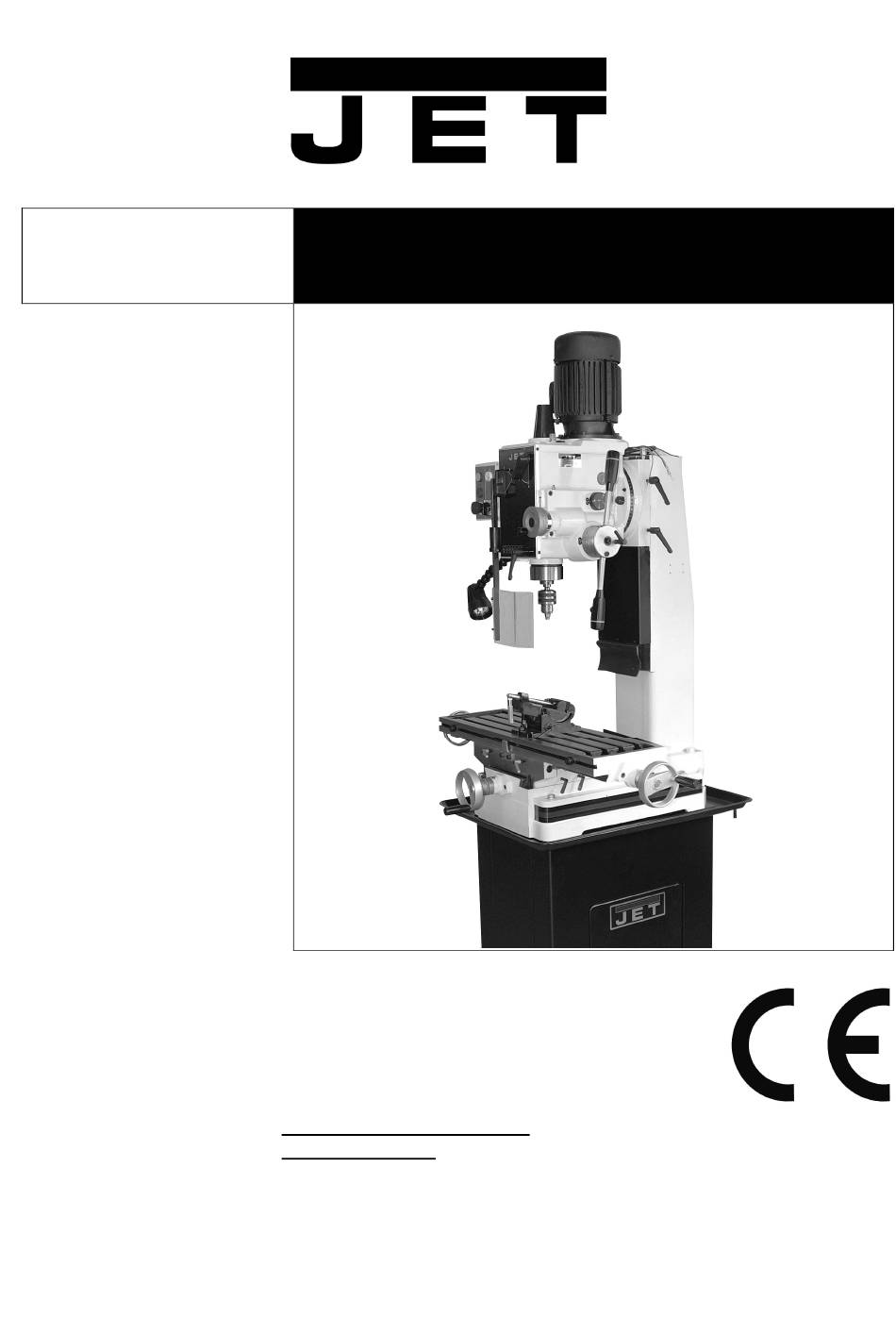

- Seite 1 JMD-45PF MILLING DRILLING CENTRE JMD-45PFD Original: Operating Instructions Translations: Gebrauchsanleitung Mode d´emploi Walter Meier (Tool) AG Tämperlistrasse 5 CH-8117 Fällanden Switzerland Phone +41 44 806 47 48 +41 44 806 47 58 jetinfo.eu@waltermeier.com www.jettools.com M-50000400T,50000401T 2010-06-25...
-
Seite 2: Ce-Conformity Declaration
CE-Conformity Declaration Product: Milling Machine JMD-45PF Stock Number:50000400T JMD-45PFD Stock Number:50000401T Brand: JET Manufacturer: Walter Meier (Tool) AG, Tämperlistrasse 5, CH-8117 Fällanden, Switzerland On our own responsibility we hereby declare that this product complies with the regulations * 2006/42/EC Machinery Directive... -
Seite 3: Authorized Use
Dear Customer, Many thanks for the confidence you have shown in us with the purchase of your new JET-machine. This manual has been prepared for the owner and operators of a JET JMD-45PF milling drilling centre to promote safety during installation, operation and maintenance procedures. -
Seite 4: Remaining Hazards
Never leave a running machine Net weight JMD-45PFD 332 kg Never stop the rotating chuck or tool unattended. Before you leave the Net weight JMD-45PF 326 kg with your hands. workplace switch off the machine. -
Seite 5: Noise Emission
Mains 400V ~3L/PE 50Hz H….Down feed handles 5.2 Assembly Output power 1,1 kW (1,5 HP) S1 (Power feed engagement) If you notice transport damage while Reference current 3.5 A unpacking, notify your supplier I……X-axis adjustable stops Extension cord (H07RN-F): 4x1,5² immediately. -
Seite 6: Mains Connection
5.4 Initial lubrication 6. Machine operation The machine must be serviced at all Warning: lubrication points before it is placed Setup work may only be carried out into service! after the machine is protected Failure to comply may cause serious against accidental starting. - Seite 7 Loosen knob (I, Fig. 6) approximately 6.1 Spindle speeds selection 7.3 Adjusting the Depth Stop 6mm. The correct spindle speed depends on To drill multiple holes at the same Do not remove the spring cover (H). the type of machining, the cutting preset depth, use the depth stop (G).
-
Seite 8: Weekly Lubrication
Please leave it at a without play. specialized institution. 11. Available accessories 8.5 Lead screw nut adjustment Refer to the Jet-Pricelist for various The table is fitted with an adjustable accessories. (slotted) lead screw nut. Tighten adjusting screw on lead screw... -
Seite 9: Bestimmungsgemäße Verwendung
Dank für das Vertrauen, welches Sie uns beim Kauf Ihrer neuen JET-Maschine entgegengebracht haben. Diese Anleitung ist für den Inhaber und die Bediener zum Zweck einer sicheren Inbetriebnahme, Bedienung und Wartung des JET Fräs- und Bohrzentrums JMD-45PF erstellt worden. Beachten Sie bitte die Informationen dieser Gebrauchsanleitung und der beiliegenden Dokumente. -
Seite 10: Allgemeine Sicherheitshinweise
Neben den in der Verwenden Sie die durch Entfernen Sie vor dem Start den Gebrauchsanleitung enthaltenen Vorschriften geforderte persönliche Bohrfutterschlüssel und andere Sicherheitshinweisen und den Schutzausrüstung. Werkzeuge. besonderen Vorschriften Ihres Beim Arbeiten an der Maschine Angaben über die min. und max. Landes sind die für den Betrieb von Werkstückabmessungen müssen keine Handschuhe tragen. -
Seite 11: Restrisiken
Die Aufstellung der Maschine sollte in geschlossenen Räumen erfolgen, E….Vorschubwahlschalter werkstattübliche Bedingungen sind Maschinengewicht JMD-45PFD 332 kg F….Gewindelöcher für Anbau dabei ausreichend. Maschinengewicht JMD-45PF 326 kg einer Digitalanzeige Die Maschine muss auf dem Netzanschluss 400V ~3L/PE 50Hz G….Bohrtiefen Einstellung Unterschrank oder auf einer... -
Seite 12: Elektrischer Anschluss
Aus verpackungstechnischen 5.4 Erstschmierung Gründen ist die Maschine nicht Vor der Inbetriebnahme der komplett montiert. Maschine sind alle Schmierstellen zu versorgen. Bei Nichtbeachtung sind erhebliche 5.2 Montage Schäden möglich! (Siehe Schmierung, Kapitel 8 ) Wenn Sie beim Auspacken einen Transportschaden feststellen, benachrichtigen Sie umgehend Ihren Händler, nehmen Sie das Gerät nicht 5.5 Inbetriebnahme... - Seite 13 7.2 Fräsdornwechsel 6. Betrieb der Maschine 6.1 Wahl der Spindeldrehzahl Entfernen Sie die Abdeckung der Die richtige Spindeldrehzahl hängt Achtung: Anzugstange (T, Fig 1). von der Art der Bearbeitung, dem Vor Rüst- und Einstellarbeiten Werkstückmaterial sowie von muss die Maschine gegen Die Drehzahl-Wahlhebel auf Werkzeugdurchmesser und -material Inbetriebnahme gesichert werden.
-
Seite 14: Rückholfeder Einstellung
8. Wartung und Inspektion - Z-Vorschubspindel Bringen Sie den Fräskopf in seine Allgemeine Hinweise obere Endlage und entfernen Sie die Vor Wartungs- Reinigungs- und Führungsbahnabdeckung. Reparaturarbeiten muss die Spindel auf ganzer Länge ölen. Maschine gegen Inbetriebnahme gesichert werden. Drücken Sie die Not-Aus Taste, 8.3 Schmierung täglich: Netzstecker ziehen! Täglich ölen:... - Seite 15 *Bohrer verbogen- Neuen Bohrer einsetzen. *Bohrer nicht korrekt gespannt- Bohrer erneut einspannen. 10. Umweltschutz Schützen Sie die Umwelt! Ihr Gerät enthält mehrere unterschiedliche , wiederverwertbare Werkstoffe. Bitte entsorgen Sie es nur an einer spezialisierten Entsorgungsstelle. 11. Lieferbares Zubehör Siehe die JET-Preisliste.
-
Seite 16: Utilisation Conforme
