Sicherheitshinweise
Die Installation bzw. der Eingriff ins Stromnetz kann zu sehr schweren Verletzung bis hin zu einem tödlichen Strom-
schlag führen • Anschluss oder Installation darf nur von Fachpersonal / Elektrofachkraft im spannungs bzw. stromfreien
Zustand durchgeführt werden! Die Spannungsfreiheit muss zwingend überprüft werden! • Beachten Sie unbedingt
die UVV (Unfallverhütungsvorschriften) und VDE Bestimmungen! Betrieb nur erlaubt an 230V~/ 50Hz • Die Installation
darf nur mit dafür zugelassenen und geprüften Werkzeugen erfolgen • Keine Montage auf oder in der Nähe (50cm
Abstand) brennbarer / entzündlicher Materialien (Entflammungstemperatur < 200°C). Achten Sie ebenfalls auf Gas
-/ Staub -/ Raumluft Gemisch. Lüften Sie ggf. den Raum vorher kräftig durch • Schalten Sie bei allen Arbeiten den
Stromkreis, in dem die Installation ausgeführt wird, an der Hauptsicherung komplett ab! Anderenfalls besteht LE-
BENSGEFAHR!! • Zum Anschluss aller 230V~ / 50Hz Komponenten darf der Mindestquerschnitt (1,5mm²) der An-
schlussleitung niemals unterschritten werden. Benutzen Sie unbedingt eine für diese Verwendung ausdrücklich
zugelassene Leitung • Es gibt im Inneren dieses Produktes keine zu wartenden Teile • Der korrekte Anschluss ist zu
prüfen, erst bei einwandfreier Installation darf die Spannung wieder zugeschaltet werden • Der Stromkreis darf erst
in Betrieb genommen werden, wenn alle Komponenten fachgerecht und fest in der Wand / Halterung / Decke instal-
liert und auf volle Funktion geprüft wurden • Die zulässige Anschlusslast darf niemals überschritten werden.
• Der Betrieb ist immer nur einzeln erlaubt, hintereinander installieren ist verboten!
Erste Einrichtung der Komponenten
Die beiden Komponenten müssen vor Erstbenutzung einmalig miteinander „verheiratet" werden. Die Verbindung
bleibt danach dauerhaft bestehen. Folgen Sie hierzu der Anleitung auf Seite 3. „ Anlernen der Sender". Der Vorgang
dauert nur wenige Sekunden. Legen Sie die Batterien in den Sender und schalten diesen ein (Seite 3, Abb. 3a). Zwei
oder mehr zu installierende Steckdosen müssen einen Mindestabstand von 90cm zueinander haben. Die Funkverbin-
dungen sind mit einem 24 Bit Schlüssel codiert und somit ist es nicht möglich fremde Geräte (z.B. beim Nachbarn)
ungewollt anzulernen. Ebenso ist eine Störung des Funksignals unwahrscheinlich, da die Funkverbindung der Kom-
ponenten sicher ist.
Anschluss des Empfängers 22277 / 22280 ans Stromnetz
Beachten Sie die o.g. Sicherheitshinweise - Strom an der Hauptsicherung aussschalten! Schließen Sie die stromfüh-
renden, ankommenden Leitungen an die äußeren Anschlüsse des Empfängers an ( siehe Abb. 1). Die inneren Klemmen
sind der Schaltausgang. Die jeweilige Belegung (Phase L oder Nullleiter) ist aufgedruckt. Die Polung muss beachtet
werden. Achten Sie darauf, dass die Kabel fest verschraubt und fixiert sind. Die Kabel dürfen nur soweit abisoliert
werden, dass keine blanken Leiter mehr sichbar sind. Achten Sie beim fixieren bzw. einlegen in der Unterputzdose
darauf, dass auf den EIN/Aus Schalter (Abb.2) kein Druck ausgeübt wird. Zum Testen des Schaltausgangs lässt sich
der Unterputzschalter nach Wiedereinschalten des Hauptstroms bereits über den EIN/Aus Schalter (Abb.2) bedienen
und die Schaltaktivität wird von der Indikator LED (Abb. 2) angezeigt.

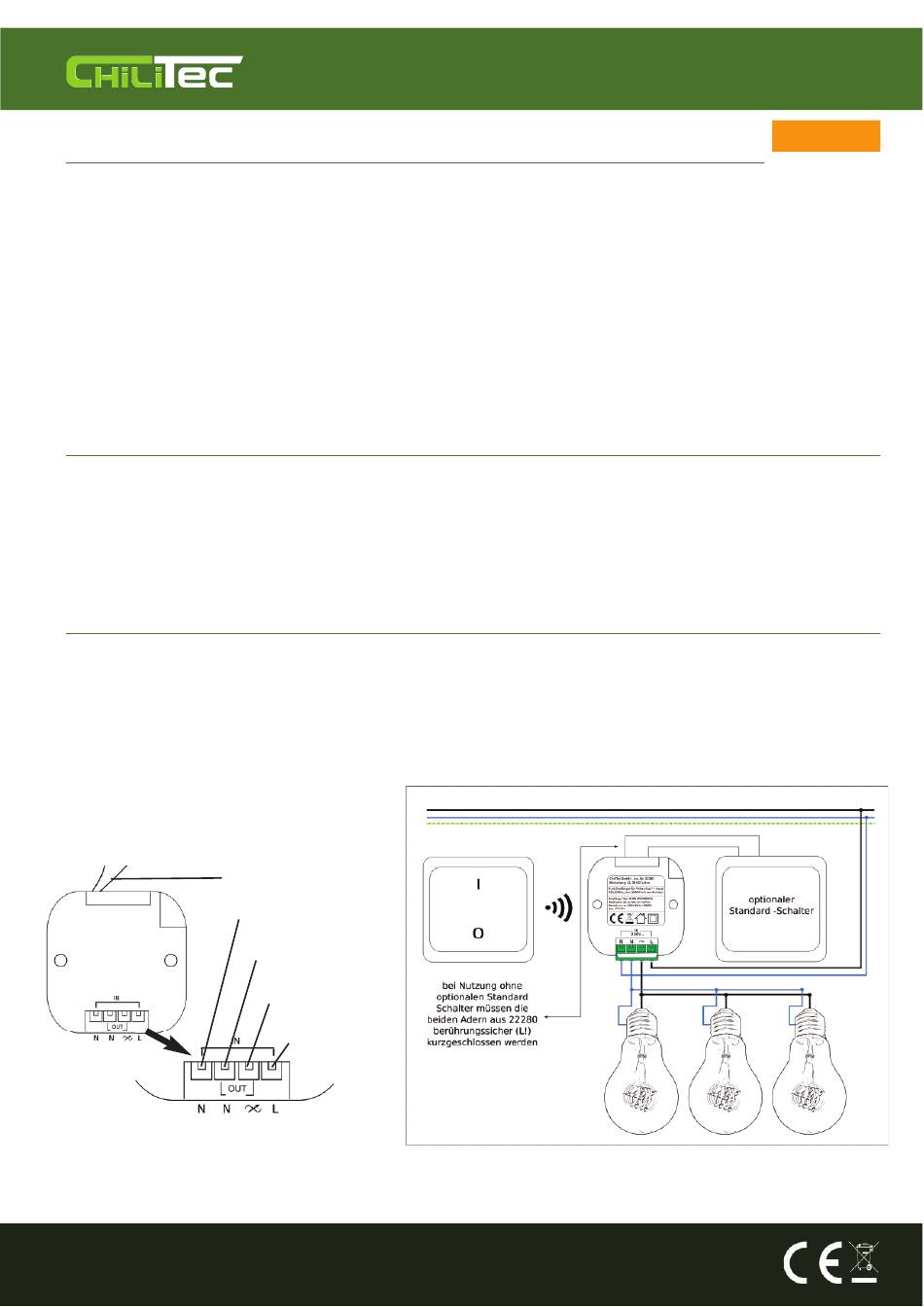

Abb. 1
Leitungen zum
„alten" Schalter
Zwei oder mehr zu installierende Steckdosen müssen einen Mindestabstand von 90cm zueinander haben. Die Funk-
verbindungen sind mit einem 24 Bit Schlüssel codiert und somit ist es nicht möglich fremde Geräte (z.B. beim Nach-
barn) ungewollt anzulernen. Ebenso ist eine Störung des Funksignals unwahrscheinlich da die Funkverbindung der
Komponenten sicher ist.
Vervielfältigung nur mit Genehmigung durch
ChiliTec GmbH, Bäckerberg 12, 38165 Lehre
ankommender
Nullleiter
abgehender
Nullleiter
abgehende
Phase L-aus
ankommende
Phase L1
Stand: 06/2020 - Version 1.00
EAR (WEEE): DE25841852
LUCID VerpackG: DE5562476395648
GRS (UBA-Register) Nr.: 21003466
Seite 2
Art.-Nr. 23251
Abb. 1a
