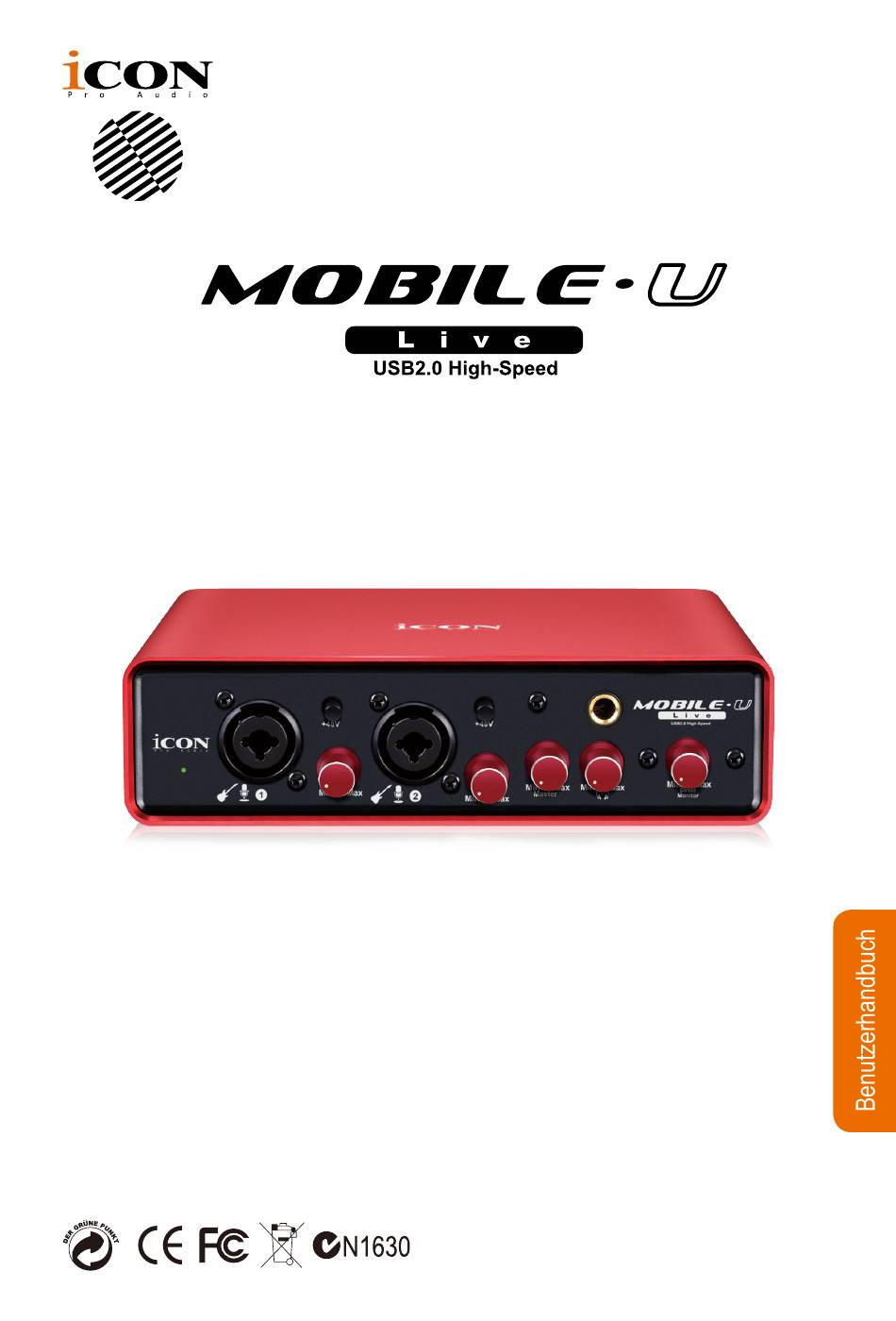

- Seite 1 4-In / 4-Out Aufnahme USB-Schnittstelle mit Smart Device zum Anschließen von E / A (digital und analog) für Live-Streaming-Anwendungen...
-
Seite 2: Wichtige Sicherheitsvorkehrungen
ACHTUNG: Um die Gefahr eines Brandes oder Stromschlags zu verringern, sollten Sie dieses Gerät weder Regen noch Feuchtigkeit aussetzen.Um die Gefahr eines Stromschlags zu verringern, sollten Sie weder Deckel noch Rückwand des Geräts entfernen. Im Innern befinden sich keine Teile, die vom Anwender gewartet werden können. -
Seite 3: Inhaltsverzeichnis
Contents Einführung ....................4 Was gibt's im Lieferumfang? ..............4 So registrieren Sie Ihr ICON Pro Audio-Produkt in Ihrem persönlichen Konto.................5 Ausstattungsmerkmale ................6 Vorderseite ....................7 Rückseite ....................8 Mac Treiberinstallation................9 Mixerbedienfeld(MAC) ................11 Windows Treiberinstallation ..............12 ProDriver4(Windows) ................15 Mixerbedienfeld(Windows) ..............16 Einstellungen (Abtastrate und Latenzeinstellungen) ......19 ProDriver4-Hosting-Rack(Windows)............23... -
Seite 4: Einführung
Einführung Vielen Dank, dass Sie sich für den ICON USB-Audio-Aufnahme-Schnittstelle der MobileU Live Baureihe entschieden haben. Wir haben vollstes Vertrauen darin, dass dieses Produkt Ihnen jahrelang zuverlässige Dienste leisten wird. Sollten sie aber aus irgendwelchen Gründen nicht vollauf zufrieden sein, werden wir unser Möglichstes tun, diesen Zustand zu beheben. -
Seite 5: So Registrieren Sie Ihr Icon Pro Audio-Produkt In
So registrieren Sie Ihr ICON Pro Audio- Produkt in Ihrem persönlichen Konto 1. Überprüfen Sie die Seriennummer IhresGeräts Gehen Sie zu http://iconproaudio.com/registration oder scannen Sie den untenstehenden QR-Code Geben Sie die Seriennummer Ihres Geräts und die anderen erforderlichen Informationen auf dem Bildschirm ein. Klicken Sie auf „Submit“. -
Seite 6: Ausstattungsmerkmale
Ausstattungsmerkmale Die ICON Pro Audio MobileU Live-USB-Aufnahmeschnittstelle bietet ein Audio- Eingangs- und Ausgangsmodul sowie eine analoge und digitale Anschlussmöglichkeit für jedes Smart-Mobilgerät für Live-Streaming-Anwendungen. Die Hauptmerkmale sind: ● 24-Bit 192KHz 4-In/4-Out USB Aufnahme-Schnittstelle ● Professioneller Hi-End-DA/AD-Wandler mit großem Dynamikbereich DAC: Dynamikbereich: 114 dB ADC: Dynamikbereich: 114 dB ●... -
Seite 7: Vorderseite
Vorderseite 1. Entrées 1/2 “Mic/Inst Entrées de haut niveau asymétriques pour instrument et mic. Ces connecteurs hybrides acceptent une prise 3-pin XLR standard ou un connecteur TS 1/4”. 2. Interrupteur d'alimentation phantom 48V Appuyez dessus pour alimenter l'entrée XLR associée en +48V phantom. Ce circuit d'alimentation phantom est adapté... -
Seite 8: Rückseite
Rückseite 1. Netz-Konnektor MobileU Live wird per USB-Bus mit Strom versorgt. Falls Ihr Computer nicht genug Strom bereitstellt, können Sie ein +5-V-DC-Netzteil von iCON an diese Buchse anschließen oder ein herkömmliches Telefonladegerät/-netzteil mit einem geeigneten USB-Kabel verwenden. (Hinweis: Den Netzteiladapter erhalten Sie beim ICON Händler in Ihrer Nähe.) (Hinweis: Bei Verwendung des MobileU Live als eigenständiges Gerät ohne... -
Seite 9: Mac Treiberinstallation
Mac Treiberinstallation MobileU Live ist ein klassenkonformes Gerät. Daher ist bei Mac keine Treiberinstallation erforderlich. Zudem werden iOS-Geräte durch Verbindung mit einem Kameraset vollständig unterstützt. Folgen Sie den nachstehenden Schritt-für-Schritt-Anweisungen zur Installation Ihrer USB Aufnahme-Schnittstelle der MobileU Live und der dazugehörenden . -
Seite 10: Digitale Audioschnittstelle Von Mobileu Live Verbinden
6. Audio MIDI Setup MobileU (Core Audio) Öffnen Sie das „Audio MIDI Setup“ MobileU (Bit Accurate) Fenster und schauen Sie, ob Ihr MobileU (Core Audio) MobileU : Output MobileU Live korrekt, wie in der Abbildung x gezeigt eingerichtet ist Abbildung 4. Abbildung 4... -
Seite 11: Mixerbedienfeld(Mac)
Mixerbedienfeld(MAC) Die Mixer arbeiten wie ein Matrixmixer. Aktivieren und regulieren Sie den Pegel des entsprechenden Ein- oder Ausgangskanals. Dies ist sehr praktisch und gestaltet Ihre Ein- und Ausgänge sehr flexibel. Sie können beliebige Eingänge zu beliebigen Ausgängen MobileU leiten. Abbildung 5 1. -
Seite 12: Windows Treiberinstallation
Ihrer USB Aufnahme-Schnittstelle der MobileU Live und der dazugehörenden Treiber. 1. Schalten Sie den Computer ein Hinweis: Schließen Sie digitale Audio-Schnittstelle der MobileU Live noch nicht an den Computer. 2. Laden Sie den Windows-Treiber von Ihrer persönlichen Benutzerseite unter www.iconproaudio.com herunter (für... - Seite 13 5. Komponenten für Installation wählen Versehen Sie die Komponenten, die Sie installieren möchten, mit einem Häkchen. MobileU Device Drivers Wir empfehlen dringend, alle Komponenten auszuwählen. Abbildung 9 6. Installationsdateien werden vorbereitet Icon_MobileU_2.9.86.50.exe Die Installation hat begonnen und dauert, je nach Leistungsstärke des Computers, einen gewissen Zeitraum, warten Sie den Vorgang ab and wait for the process to finish.
-
Seite 14: Anschluss Der Digitalen Audio-Schnittstelle Der Mobileu Live Mac
Es erscheint ein Fenster, wie in Abbildung 14 gezeigt. Wählen Sie „Beenden“. Abbildung 14 9. Start des Software- Bedienfelds Sie können auf das MobileU Live Logo in der Taskleiste klicken, um das Software-Bedienfeld zu starten (Seite 15). MobileU Live MobileU Live... -
Seite 15: Prodriver4(Windows)
Abbildung 18 ProDriver4, die führende Audio-Innovation für Bühne, Studio und Streaming von ICON Pro Audio. Das ProDriver-Audiosystem bietet Ihnen die zuverlässigsten Werkzeuge für nahezu jede Audioanwendung genau dann, wenn Sie sie brauchen. Zentral für das System ist unser Treiber, der mit bahnbrechender Technologie und ohne Latenz bei der Überwachungarbeitet.ÜberdieBenutzerschnittstelleläs... -
Seite 16: Mixerbedienfeld(Windows)
1. MobileU Live -Hardware-Kanäle (HW-Eingang 1/2 und HW- Ausgang 1/2) Dies sind die Hardware-Ein- und -Ausgangskanäle am MobileU Live . 2. Virtuelle MobileU Live -Kanäle (VK-Eingang 1/2, 3/4 und 5/6), (VK-Ausgang 1/2, 3/4 und 5/6) Dies sind die WDM zugehörigen virtuellen Ein- und Ausgangskanäle. - Seite 17 MobileU Live Abbildung 19 Durch Aktivierung verschiedener Kreuzpunkte können Sie das entsprechende Signal zu Ihren gewünschten Kanälen leiten. 1. Messung des HW-Eingang-1/2-Pegels Anzeige des Hardware-1/2-Eingangspegels (HW-Eingang 1/2). 2. Messung des HW-Ausgang-1/2-Pegels Anzeige des Hardware-1/2-Ausgangspegels (HW-Ausgang 1/2). 3. Messung des VK-Eingang-1/2-Pegels (virtuell) Anzeige des WDM-1/2-Ausgangspegels (VK-Eingang 1/2).
- Seite 18 8. Messung des VSC Music-Eingang-1/2-Pegels (virtuell) Anzeige des WDM-1/2-Ausgangspegels (VSC Music In-Eingang 1/2). 9. Messung des VSK-Eingang-1/2-Pegels (virtuell) Anzeige des WDM-1/2-Ausgangspegels (VSK-Eingang 1/2). 10. Messung des VSC Music-Eingang-1/2-Pegels (virtuell) Anzeige des WDM-1/2-Ausgangspegels (VSC Music-Eingang 1/2). 11. Loopback 1/2 Anzeige der Pegelmessung des ASIO-Loopback-1/2-Kanals. 12.
-
Seite 19: Einstellungen (Abtastrate Und Latenzeinstellungen)
Einstellungen (Abtastrate und Latenzeinstellungen) Klicken Sie zum Einblenden des Einstellungsfensters auf die „Setting“-Schaltfläche. Abbildung 20 Einstellungen der Abtastrate Wählen Sie die gewünschte Abtastrate zwischen 44.1KHz bis 192KHz mit dem in Abbildung 21 gezeigten Pulldown-Auswahlfeld. Klicken Sie danach auf „Übernehmen“, um den Wert zu sehen. Abbildung 21... -
Seite 20: Latenzeinstellungen
Latenzeinstellungen Es stehen sechs Standardlatenzeinstellungen zur Auswahl. Wenn Sie Ihren eigenen Latenzwert anpassen möchten, wählen Sie custom. ● Sicher (maximale Latenz) ● Sehr groß ● Normal ● Klein ● Sehr klein ● Minimum (minimale Latenz) ● Anpassen Abbildung 22... -
Seite 21: Asio-Puffergröße
Es gibt drei verschiedene Einstellungen, die Sie zur Anpassung Ihrer eigenen Latenzeinstellungen konfigurieren können: Diese sind: 1. ASIO-Puffergröße Sie können den Wert im Bereich von 32/64/128/256/512/1024/2048 bis 4096 einstellen. Abbildung 23 2. Streaming-Puffergröße Anpassbare Einstellungen: Minimum/Gering/Normal/Hoch und Maximum. Abbildung 24... - Seite 22 Falls Sie ein Klicken feststellen, ist es angebracht für die Einstellungen eine größere Puffergröße zu wählen. Falls auch bei der größten Puffergröße noch ein Klicken zu hören ist: Die Leistungsfähigkeit Ihres Computers ist derAufgabe nicht gewachsen. (Es liegt nicht an der digitalen Audio-Schnittstelle der MobileU Live .)
-
Seite 23: Prodriver4-Hosting-Rack(Windows)
ProDriver4-Hosting-Rack(Windows) Mit dem ProDrive -Rack können Sie all Ihre -Plug-ins mit Ihrer DAW benutzen. Alternativ können Sie Ihr Gerät als autonomen -Plug-ins-Effektor verwenden, ohne eine DAW ausführen zu müssen. -
Seite 24: Hardware-Anschlüsse
Hardware-Anschlüsse Verbinden Sie die Ausgänge der digitalen Audio-Schnittstelle der MobileU Live mit Ihrem Verstärker, Aktivmonitoren oder Surround-System. Bei Zwei-Kanal-Stereo sind die Standard-Ausgänge die Kanäle 1 und 2. Wenn Sie einen Monitoring-Kopfhörer nutzen, schließen Sie den Kopfhörer an den Kopfhörerausgang des Geräts. -
Seite 25: Schaubild Zum Anschluss Von Unterschiedlichen
Schaubild zum Anschluss von unterschiedlichen Arten von Mikrofonen Dynamic Microphone (D2) 1/4” TR Unbalanced Balanced Condenser Microphone (Apollo) Hinweis: Vergewissern Sie sich bitte vor dem Einstecken eines dynamischen Mikrofons, dass der Schalter der +48V Phantomspeisung auf „AUS“ steht, da Ihr Mikrofon ansonsten beschädigt werden könnte. -
Seite 26: Specifications
Specifications Mic/Inst Inputs 1/2 (Balanced; at Minimum Gain): Frequency Response: ........22Hz to 22kHz (+/-0.1dB) Dynamic Range: ..........114dB, A-weighte Signal-to-Noise Ratio:........-114dB, A-weighted THD+N: ............-100dB Crosstalk:............-100dB @ 1kHz Maximum Input level:........-3.8dBu, typical Input Impedance: ..........Inst in: 500K Ohms, typical; Mic in: 1.8K Ohms, typical Adjustable Gain: .......... -
Seite 27: Wartung Und Reparatur
Wartung und Reparatur Falls Ihr "MobileU Live " repariert werden muss, befolgen Sie bitte die nachstehenden Anweisungen. Besuchen Sie unser Online-Hilfecenter unter http://support.iconproaudio.com/hc/en-us für Informationen, Erfahrungen und Downloads, wie z.B. 1. FAQ 2. Herunterladen 3. Erfahren Sie mehr 4. Forum Sie werden auf diesen Seiten sehr oft Lösungen finden. - Seite 28 天猫官方旗舰店 抖音号 哔哩哔哩 微信公众号 官方售后QQ B站iCONProAudio 4006311312.114.qq.com 天猫店iconproaudio旗舰店 抖音iCON艾肯 微信号iCON-PRO 中国地区用户 Twitter Instagram Facebook Youtube www.twitter.com/iconproaudio www.instagram.com/iconproaudio www.facebook.com/iconproaudio www.youtube.com/iconproaudio Support Dashboard Website www.iconproaudio.com support.iconproaudio.com iconproaudio.com/dashboard/...
