DMX4ALL BB4 Bedienungsanleitung
Dmx-led-dimmer
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für DMX4ALL BB4
Inhaltszusammenfassung für DMX4ALL BB4

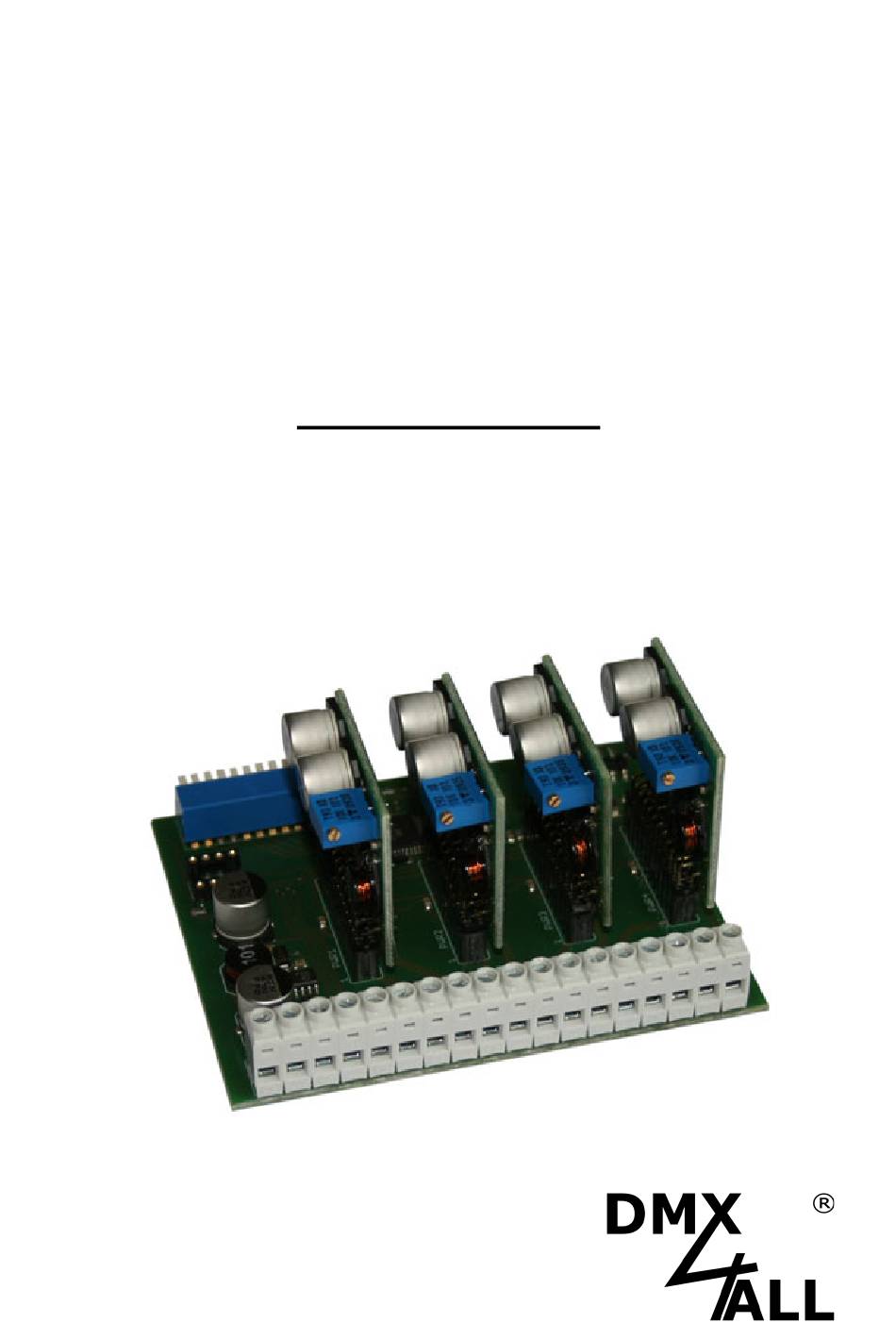

- Seite 1 DMX-LED-Dimmer 4x 330mA - 1500mA Bedienungsanleitung...
- Seite 2 Konstantstrom betrieben werden ausgelegt und arbeitet mit bis zu 24V der LED- Spannung. Regulierbarer Ausgangsstrom Der DMX-LED-Dimmer BB4 verfügt über 4 Ausgänge, an denen die LEDs mit einem Strom von 0 bis 330mA-1500mA betrieben werden. Die Höhe des Ausgangsstroms lässt sich über DMX einstellen.
-
Seite 3: Technische Daten
DMX-LED-Dimmer BB4 Technische Daten Spannungsversorgung: 8-24V DC (maximal 26V) 50mA (ohne angeschlossene Last) Drop-Spannung: max. 2V Ausgangsstrom: 4x 0 – Eingestellter Ausgangsstrom (330mA – 1500mA) dauerkurzschlussfest / 1024 Schritte je Ausgang Betriebsarten: je Ausgang 1 DMX-Kanal mit interner Tabelle oder je Ausgang 2 DMX-Kanäle für 10-Bit Steuerung... - Seite 4 DMX-LED-Dimmer BB4 Anschlüsse Achtung: Verbinden Sie niemals die Klemmen untereinander, z.B. V - des Eingangs und die Klemme LED- des Ausgangs oder die verschiedenen LED-Klemmen !!! Verbinden Sie niemals die einzelnen negativen Ausgänge zu den LEDs untereinander !!! Dadurch werden nicht nur die LEDs, sondern auch die Treiber beschädigt.
-
Seite 5: Dmx-Adressierung
DMX-LED-Dimmer BB4 DMX-Adressierung Die DMX-Startadresse wird über die Schalter 1 bis 9 eingestellt. Dabei hat der Schalter 1 die Wertigkeit 2 (=1), der Schalter 2 die Wertigkeit 2 (=2) usw. bis zum Schalter 9 mit der Wertigkeit 2 (=256). Die Summe der auf ON stehenden Schalter entspricht der Startadresse. -
Seite 6: Ausgangsstrom Einstellen
DMX-LED-Dimmer BB4 Ausgangsstrom einstellen Jeder Ausgang verfügt über einen Einstellregler, über den der maximale Ausgangsstrom eingestellt werden muss. Der Ausgangsstrom liegt im Bereich von 330mA bis zu 1500mA. Bevor Sie eine LED an einen Ausgang des LED-Dimmers anschließen, stellen Sie den für dieses LED angegebenen Betriebsstrom ein !!! Nur so lässt sich ein sicherer Betrieb der LED sicherstellen. -
Seite 7: Betriebsart Einstellen
DMX-LED-Dimmer BB4 Betriebsart einstellen Der DMX-LED-Dimmer BB4 verfügt über 2 Betriebsarten die über den Jumper 3 eingestellt werden: Jumper 3 offen: Steuerung der Ausgänge über je einen DMX-Kanal Die Ausgangsauflösung von 1024 Schritten wird mittels LookUp-Tabelle (Curve Definition) an die 256 Schritte des DMX-Wertes angepasst. Diese LookUp-Tabelle (Curve Definition) ist für jeden Ausgang linear vorprogrammiert, editierbar. - Seite 8 DMX-LED-Dimmer BB4 DMX-Master-Dimmer Der DMX-LED-Dimmer BB4 verfügt über verschiedene Masterdimmer. Diese werden über die Jumper 1 und 2 aktiviert (Jumper 3,4 und 5 für weitere Funktionen): Kein Masterdimmer 1 2 3 4 5 Masterdimmer für alle Kanäle 1 2 3 4 5 System-Masterdimmer für alle Kanäle...
-
Seite 9: Anschluss Der Leds
DMX-LED-Dimmer BB4 Anschluss der LEDs Die LEDs können an dem DMX-LED-Dimmer BB4 auf verschiedene Arten angeschlossen werden, seriell, parallel oder im Mix. DMX IN DMX-LED-Dimmer Die folgenden Regeln müssen eingehalten werden: Nur gleiche LEDs an einem Ausgang verwenden Jeder Zweig muss die gleiche Anzahl an LEDs haben... - Seite 10 DMX-LED-Dimmer BB4 Beispiele für den LED Beispiele für den LED-Anschluss Beispiel 1: Bei Reihenschaltung der LEDs bekommt jede LED den gleichen Betriebsstrom. Die Bei Reihenschaltung der LEDs bekommt jede LED den gleichen Betriebsstrom. Die Bei Reihenschaltung der LEDs bekommt jede LED den gleichen Betriebsstrom. Die Summe der LED-Spannungen am Ausgang muss ca.
-
Seite 11: Aufrufen Interner Farbwechsel
DMX-LED-Dimmer BB4 Aufrufen interner Farbwechsel Den internen Farbwechsel rufen Sie auf, indem Sie Schalter 10 auf ON stellen. Sie können nun über die Schalter 1 bis 3 das Farbwechselprogramm auswählen. Schalter 4-9 = OFF / 10 = ON Schalter 1-3: Programmauswahl Folgende Farbwechsel sind auswählbar:... -
Seite 12: Benutzerdefinierte Farbwechsel
DMX-LED-Dimmer BB4 Benutzerdefinierte Farbwechsel Der DMX-LED-Dimmer BB4 bietet über einen EERPOM die Möglichkeit, bis zu 16 Farbwechsel frei zu programmieren. Dazu muss ein EEPROM vom Typ 24C64, 24C128 oder 24C256 in die IC-Fassung eingesetzt werden. Die Schalter 1-4 sind dann für die Auswahl des Lichtmusters. Der Schalter 5-9 muss dann auf OFF und der Schalter 10 auf ON stehen. - Seite 13 Konfiguration der LookUp Konfiguration der LookUp-Tabellen Der DMX-LED-Dimmer BB4 Dimmer BB4 verfügt über eine LookUp-Tabelle je Ausgang. Tabelle je Ausgang. Der empfangene DMX-Kanal hat Werte von 0 bis 255. Der Ausgangstreiber des Kanal hat Werte von 0 bis 255. Der Ausgangstreiber des Kanal hat Werte von 0 bis 255.
- Seite 14 DMX-LED-Dimmer BB4 Abmessungen Alle Angaben in mm...
- Seite 15 DMX-LED-Dimmer BB4 Zubehör Hutschienengehäuse1050 LED-Dimmer Konfigurationskabel...
- Seite 16 DMX-LED-Dimmer BB4 CE-Konformität Diese Baugruppe (Platine) ist durch einen Mikroprozessor Diese Baugruppe (Platine) ist durch einen Mikroprozessor Diese Baugruppe (Platine) ist durch einen Mikroprozessor gesteuert und verwendet Hochfrequenz. Um die Eigenschaften gesteuert und verwendet Hochfrequenz. Um die Eigenschaften gesteuert und verwendet Hochfrequenz. Um die Eigenschaften in Bezug auf die CE in Bezug auf die CE-Konformität zu erhalten, ist...
-
Seite 17: Risiko-Hinweise
DMX-LED-Dimmer BB4 Risiko-Hinweise Sie haben einen technischen Artikel erworben. Entsprechend Sie haben einen technischen Artikel erworben. Entsprechend Sie haben einen technischen Artikel erworben. Entsprechend dem Stand der Technik können folgende Risiken nicht dem Stand der Technik können folgende Risiken nicht dem Stand der Technik können folgende Risiken nicht... - Seite 18 D-44869 Bochum Germany Letzte Änderung: 11.09.2020 © Copyright DMX4ALL GmbH Alle Rechte vorbehalten. Kein Teil dieses Handbuches darf in irgendeiner Form (Fotokopie, Druck, Mikrofilm oder in einem anderen Verfahren) ohne ausdrückliche schriftliche Genehmigung reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
