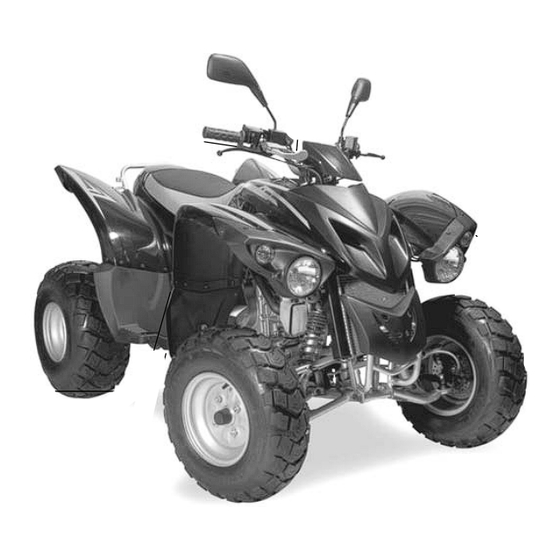

- Seite 1 Bedienungsanleitung ATV Crossroad Sentinel Herkules Motor GmbH & Co. KG +++ Dörnbergstr. 27-29 +++ 34233 Fuldatal...
- Seite 2 Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV CrossRoad Sentinel Herkules Motor GmbH & Co. KG Dörnbergstraße 27-29 34233 FULDATAL GERMANY Fon: +49 (0)561 981 86 0 Fax: +49 (0)561 981 86 26 www.herkules-motor.de...
-
Seite 3: Einleitung
Bedienungsanleitung ATV CrossRoad Sentinel Einleitung Sehr geehrter Kunde, Sie haben sich für ein HERKULES Quad „Powered by Adly“ entschieden. Wir möchten uns bei Ihnen für das entgegengebrachte Vertrauen bedanken. Damit Sie lange Freude mit Ihrem Quad haben, bitten wir Sie, die Bedienungsanleitung vor der Inbetriebnahme sorgfältig durchzulesen. -
Seite 4: Inhaltsverzeichnis
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV CrossRoad Sentinel Inhaltsverzeichnis Einleitung Übersicht Bedienung Zündschloss Cockpit Instrumente Warnlichtanlage Starterknopf Motor Lichtschalter Blinker Signalhorn Kaltstarthebel Gashebel Fußbremse Handbremsen Feststellbremse Wählschalter / Schalten Drehzahlbegrenzer Rückwärtsfahrt Tankdeckel Kraftstoffhahn Motoröl Fahrhinweise Wartungs- und Kontrollpunkte vor jeder Fahrt... -
Seite 5: Übersicht
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV CrossRoad Sentinel Übersicht... - Seite 6 Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV CrossRoad Sentinel Übersicht...
- Seite 7 Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV CrossRoad Sentinel Übersicht Rückspiegel Parkbremse Blinker, vorn Blinker, hinten Gashebel Fußbremse Vorder- und Hinterachse Hinterradbremse Vorderradbremse Benzinhahn Frontscheinwerfer Cockpit-Instrumente Rücklicht/Bremslicht Sitzbank Kühler Schalthebel Federbein-Verstellung Batterie Bedienelemente für Beleuchtung, Blinker und Hupe Zündschloss Kraftstofftank mit Schloss Einfüllöffnung Öltank mit Peilstab...
-
Seite 8: Bedienung
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV CrossRoad Sentinel Bedienung Zündschloss OFF ON ON2 Das Zündschloss dient in Position „ON“ zum Starten des Motors. In der Position „ON2“ sind zusätzlich Scheinwerfer und Rücklicht eingeschaltet. In der Position „OFF“ ist die Elektrik abgeschaltet und der Zündschlüssel kann entnommen werden. -
Seite 9: Lichtschalter
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV CrossRoad Sentinel Lichtschalter (A) In dieser Position ist bei eingeschalteter Zündung das Abblendlicht und das Rücklicht eingeschaltet. (B) Position für Zuschaltung Fernlicht Scheinwerfer und Rücklicht sollten nur bei laufendem Motor eingeschaltet werden, da sonst die Batterie entladen wird. -
Seite 10: Gashebel
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV CrossRoad Sentinel ACHTUNG: Kontrollieren Sie Öl- und Kraftstoffvorrat bevor Sie das Quad in Betrieb nehmen! WARNUNG: Motor niemals geschlossenen Räumen laufen lassen. Motorenabgase sind hochgiftig. LEBENSGEFAHR! Gashebel Gashebel dient Beschleunigung Motordrehzahl. Wird der Gashebel losgelassen, geht... -
Seite 11: Feststellbremse
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV CrossRoad Sentinel Das Benutzen der Feststellbremse (Handhebel) als Betriebsbremse während der Fahrt kann schwere Schäden verursachen Feststellbremse Die Feststellbremse wird zum sicheren Parken benötigt. Ziehen Sie den Bremshebel ganz nach rechts. Dies bewirkt, dass die Hinterradbremse dauerhaft blockiert wird. -
Seite 12: Tankdeckel
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV CrossRoad Sentinel Tankdeckel Der Tankdeckel wird entgegen dem Urzeigersinn geöffnet Der Tank fasst 8,2 Liter Kraftstoff inkl. Reserve. Tankdeckel nach Tanken wieder verschließen. Durch Einstecken des Schlüssels kann Tank gegen unbefugte Öffnung verschlossen werden. -
Seite 13: Motoröl
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV CrossRoad Sentinel Motoröl Ölstand kontrollieren ACHTUNG: Ölkontrolle bei kaltem Motor kann zu Fehlinterpretationen und dadurch zu einer falschen Füllmenge führen. Um Schäden zu vermeiden Maximalstand niemals überschreiten und der Minimalstand niemals zu unterschreiten. -
Seite 14: Fahrhinweise
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV CrossRoad Sentinel Fahrhinweise Wartungs- und Kontrollpunkte vor jeder Fahrt Kontrollteile Kontrollpunkte Motoröl Ölstand kontrollieren, ggf. Motoröl SAE 15W/40 Nachfüllen Getriebeöl Ölstand kontrollieren, ggf. Getriebeöl SAE 80 W90 GL4 Nachfüllen Kraftstoff Genügend Kraftstoff aufgefüllt? Bleifrei (ROZ 95, SUPER) Kühlwasser... -
Seite 15: Sicher Fahren
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV CrossRoad Sentinel Sicher Fahren Die Betriebssicherheit des Fahrzeuges ist Voraussetzung für die Fahrsicherheit. Vor jeder Fahrt sind deshalb folgende Punkte zu prüfen: Bremsen-Funktion Beleuchtung Sauberkeit der Scheinwerfer, der Blinker und der Bremsleuchte Zusätzlich sind in regelmäßigen Abständen prüfen:... -
Seite 16: Starten
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV CrossRoad Sentinel Starten Quad auf ebenem Untergrund parken, Schalthebel auf Neutral stellen und linken Bremshebel (Hinterradbremse) betätigen. Zündschlüssel einstecken und auf Position (ON) drehen. Schalthebel auf N-Position stellen. Kraftstoffhahn auf Position (ON) stellen. -
Seite 17: Hänge Befahren
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV CrossRoad Sentinel Hänge befahren Besitzen Sie noch wenig Fahrpraxis, sollten Sie zunächst nur leichte Steigungen befahren. Bei Steigungen einen niedrigen Gang einlegen (bei Schaltgetriebe) Gewicht nach vorn verlagern. Beim Hochfahren möglichst konstante Geschwindigkeit einhalten. -
Seite 18: Parken
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV CrossRoad Sentinel Parken Parken Sie das Quad möglichst immer auf ebenem Untergrund. Betätigen Sie stets die Feststellbremse und schließen Sie den Kraftstoffhahn. Auf abschüssigem Untergrund sind zusätzlich Keile oder Steine unter die Räder zu lagen, die dem Hang abwärts zugeneigt sind. -
Seite 19: Pflegehinweise
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV CrossRoad Sentinel Pflegehinweise Regelmäßige und sachkundige Pflege dient der Werterhaltung des Fahrzeuges und ist eine der Voraussetzungen für die Einhaltung von Gewährleistungsansprüchen bei eventuellen Korrosions- und anderen Schäden ACHTUNG: Fahrzeug niemals Autowaschstraßen Dampfstrahlern, Hochdruckreinigungsgeräten... -
Seite 20: Technische Änderungen, Zubehör Und Ersatzteile
Sollen technische Änderungen vorgenommen werden, sind unsere Richtlinien zu beachten. Damit wird erreicht, dass keine Schäden am Fahrzeug entstehen, die Betriebssicherheit erhalten bleiben und die Änderungen zulässig sind. Der Herkules- Fachhändler führt diese Arbeiten gewissenhaft aus, Vor dem Kauf von Zubehör und vor allen technische Änderungen sollte stets eine Beratung durch einen Fachhändler erfolgen. -
Seite 21: Wartungshinweise
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV CrossRoad Sentinel Wartungshinweise Kontrolle des Bremshebels der Feststellbremse Prüfen Sie den Bremshebel der Feststellbremse auf korrekte Funktion. Kontrollieren Sie, ob die Hinterräder bei nicht betätigter Bremse absolut frei drehen. Kontrolle Bremsflüssigkeit ACHTUNG: Bremsflüssigkeit kann Schäden an Lack und Kunststoffteilen verursachen. -
Seite 22: Einbau
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV CrossRoad Sentinel Rad, Aus- und Einbau Ausbau: Geeigneten Gegenstand unter den Rahmen stellen und Rad aufbocken. Radmuttern abschrauben und Rad abnehmen Einbau: Radmuttern einem Drehmomentschlüssel (50Nm) anziehen Kontrolle der Reifen Beachten Sie den vorgeschriebenen Luftdruck. - Seite 23 Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV CrossRoad Sentinel Federweg einstellen Die Federung mit dem Schraubgewinde verstellt werden. Kontrolle der Lenkung Kontrolle bei ausgeschaltetem Motor und entferntem Zündschlüssel Sichtkontrolle der vorderen Stoßdämpfer auf Beschädigungen Lenker nach unten und oben bewegen und darauf achten, ob Geräusche entstehen Sitz aller Schrauben und Muttern prüfen...
- Seite 24 Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV CrossRoad Sentinel Wichtige Hinweise zum Umgang mit Batterien WARNUNG: Augenschutz tragen. Kinder von Säure und Batterien fernhalten. EXPLOSIONSGEFAHR: Ladung Batterien entsteht hochexplosives Knallgasgemisch, deshalb sind Feuer, Funken, offenes Licht und Rauchen verboten.
-
Seite 25: Technische Daten
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV CrossRoad Sentinel Beleuchtungsanlage Kontrollieren Sie Scheinwerfer, Bremslicht und Blinker auf Ihre ordnungsgemäße Funktion und lassen Sie defekte Glühbirnen von Ihrer Fachwerkstatt austauschen. WARNUNG: Gerade noch eingeschaltete Scheinwerfer können sehr heiß sein. Verbrennungsgefahr. -
Seite 26: Anhang A: Tachometer
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV CrossRoad Sentinel Anhang A: Tachometer... -
Seite 27: Index
Herkules Motor GmbH & Co. KG Bedienungsanleitung ATV CrossRoad Sentinel Index Anfahren 18 Ladegerät 25 Antriebskette 23 Lenkung 24 Autowaschstraßen 20 Lichtschalter 10 Batterie 25 Motoröl 14 Beleuchtungsanlage 26 Benzinhahn 8 Blinker 10 Ölkontrollschraube 14 Blinker, hinten 8 Öltank 8 Blinker, vorn 8 Bremsbeläge 22...
