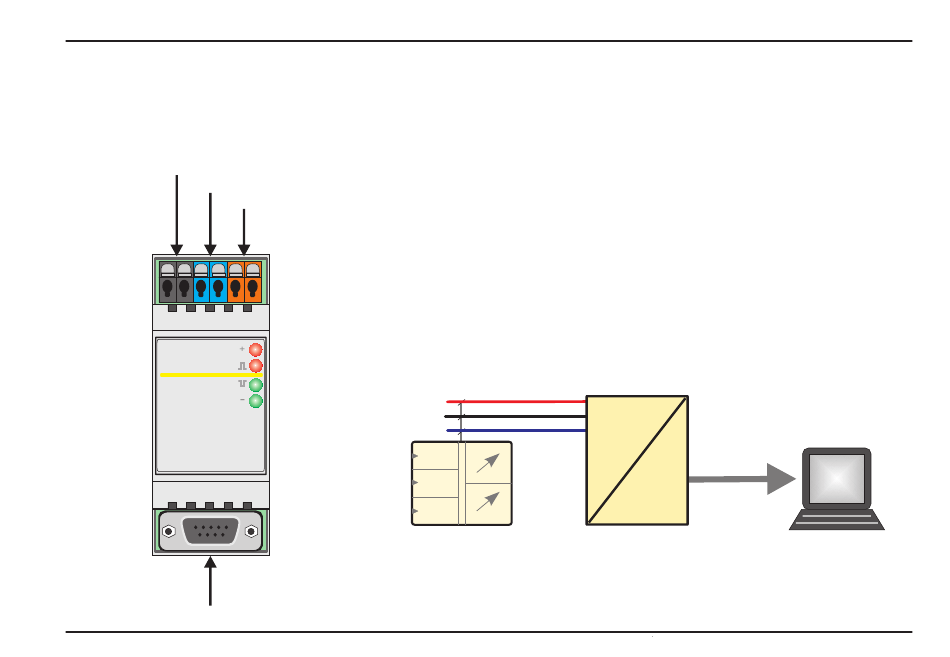

Installationsanleitung
Koppelmodul zum Anschluss eines PCs
Mit dem LCN-PK wird die Parametrierung der LCN Module über die Software LCN-PRO
vorgenommen.
Phase
Neutralleiter
Datenader
LCN
LCN-TU4HL
Umsetzer 4x24V~
LCN-PK
PC-Koppler
PC-Interface
U=230V +/-15% 50Hz
RS 232
Local Control Network - Gebäudeleittechnik in Perfektion
Ein weiteres Anwendungsgebiet ist die Kopplung
der LCN-W oder Fremdsysteme an den LCN-Bus.
Der Anschluss erfolgt an der seriellen Schnittstelle
am PC oder Notebook.
Anschlussbild:
D
L
N
T
1
I
P
2
LCN-Modul
LCN-PK
230V~
zum PC /
Notebook
RS232
LCN-PK
®
1
loading

Verwandte Anleitungen für LCN PK

Inhaltszusammenfassung für LCN PK

  • Seite 1 LCN-PK ® Installationsanleitung Local Control Network - Gebäudeleittechnik in Perfektion Koppelmodul zum Anschluss eines PCs Mit dem LCN-PK wird die Parametrierung der LCN Module über die Software LCN-PRO vorgenommen. Phase Neutralleiter Ein weiteres Anwendungsgebiet ist die Kopplung Datenader der LCN-W oder Fremdsysteme an den LCN-Bus.
  • Seite 2 Installationsanleitung Local Control Network - Gebäudeleittechnik in Perfektion Betriebsanzeige Vier Leuchtdioden zeigen den Betriebszustand des LCN Busses an, selbst wenn der PC nicht angeschlossen ist. grün - dauernd - Ruhespannung -9V bis -15V DC (Datenader gegen N) = Bus ist o.k.
  • Seite 3 LCN-PK ® Installationsanleitung Local Control Network - Gebäudeleittechnik in Perfektion Systemvoraussetzung für die LCN-Software LCN-PRO: Betriebsystem: Windows 98, ME, 2000, XP, VISTA Hardware: mind. PII mit 400 MHz, 64MB RAM, integrierter serieller Schnittstelle (RS232) COM 1 bis 12, Adapter PCMCIA-Seriell oder spezielle Adapter USB-Seriell.
  • Seite 4 Abmessungen (BxTxH): 38mm (2TE)x 92mm x 66,5mm auf Tragschiene 35 mm (DIN50022) Montage: Der LCN-PK trennt/isoliert den LCN-Bus bis 4KV galvanisch von der RS232 Schnittstelle. Technische Angaben und Abbildungen sind unverbindlich. Änderungen vorbehalten. Technische Hotline: 05066 998844 oder www.LCN.de LCN-PK D05/2010...
