G-1000DXC/G-2800DXC
Hochleistungsrotor und Steuergerät
Mit den beiden Rotoren G-1000DXC und G-2800DXC
von Yaesu lassen sich große, auf Antennenmasten
m o n t i e r t e k o m m e r z i e l l e A n t e n n e n u n d
Amateurfunkantennen ferngesteuert von der Funkstation
aus drehen. Der Rotor besteht aus jeweils zwei
Klemmbacken mit zwei 7/16-Zoll-Kugellagerringen, die
das Gewicht über den gesamten Durchmesser des
Gehäuses gleichmäßig verteilen. Dadurch werden
Belastung und Verschleiß beträchtlich verringert. Da das
Gehäuse von oben vollständig abgeschlossen ist, kann
auch kein Wasser eindringen.
A n s t e l l e d e s b e i ä l t e r e n R o t o r e n ü b l i c h e n
Wechselstromantriebs verfügen der G-1000DXC und
der G-2800DXC über einen Gleichstrommotor mit
variabler Spannung. Damit entfällt der bisher notwendige
Anlaßkondensator, der bei Temperaturschwankungen
leicht ausfallen konnte. Der dauergeschmierte Rotor
steckt in einem melaminharzbeschichteten Aluminium-
Druckgußgehäuse und ist für wartungslosen Betrieb auch
unter schwierigen klimatischen Verhältnissen ausgelegt.
Eine Eichskala am Rotorgehäuse erleichtert beim Aufbau
die präzise mechanische Ausrichtung.

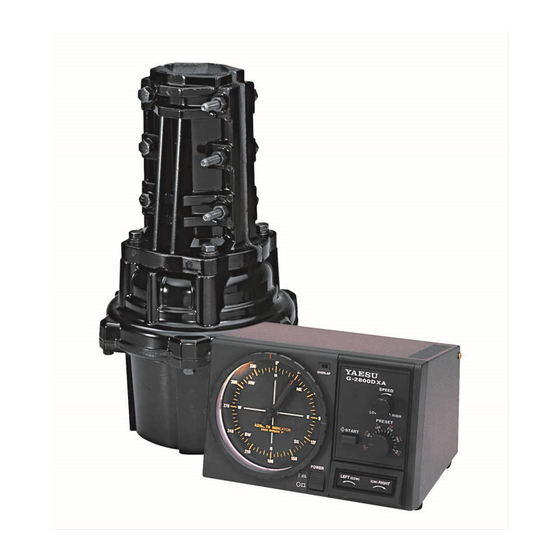

Das formschöne Steuergerät paßt im Aussehen zu den
heute üblichen Transceivern. Es besitzt eine 360°-Skala
zur Anzeige der aktuellen Antennenrichtung. Die
Drehgeschwindigkeit kann zwischen 40 und 100
Sekunden für eine volle Umdrehung (360°) eingestellt
werden (G-1000DXC; G-2800DXC: 50 bis 120
Sekunden). Außerdem ist es möglich, eine bestimmte
Richtung voreinzustellen, in die sich der Rotor dann
automatisch dreht.
G-1000DXC/-2800DXC Bedienungsanleitung
Der G-2800DXC verfügt über spezielle "Auto Slow
Start"- und "Auto Slow Stop"-Funktionen, durch die bei
hoher Drehgeschwindigkeit die Antenne und der Mast
geschont werden. Beim Einschalten läuft der Rotor
zunächst mit langsamer Geschwindigkeit an. Kurz vor
Erreichen der gewünschten Position wird der Rotor
wieder abgebremst, und die Antenne kommt sanft zum
Stehen. Die Anschlagstellung (d. h. die Endposition für
den Rotor) läßt sich entsprechend dem Standort und den
Betriebsbedingungen beliebig festlegen. Damit ist es
möglich, alle nördlichen oder alle südlichen Richtungen
oder beides in vollem Umfang abzudecken. Die
Anschlagstellung kann um bis zu 90° überfahren werden,
wodurch sich ein Drehbereich von insgesamt 450° ergibt.
Der Rotor ist für die Montage auf einem Antennenmast
(nicht im Lieferumfang enthalten), mindestens 1 Meter
unterhalb der Spitze, vorgesehen. Als Zubehör ist ein
Oberlager (Yaesu GS-680U) lieferbar. Zum
Lieferumfang gehören ein Satz Klemmbacken und das
dazugehörige Kleinmaterial sowie Steckverbindungen
für den Rotor und das Steuergerät. Außerdem ist
zusätzlich eine 40 Meter lange Steuerleitung G-40MWP
lieferbar.
Zum Einbau in das Steuergerät ist die Computersteuerung
GS-232A als Zubehör erhältlich. Mit ihr läßt sich die
Antennenrichtung mit Hilfe eines Computers über die
serielle RS-232-Schnittstelle einstellen.
Bevor Sie mit dem Aufbau des Rotors beginnen, sollten
Sie dieses Handbuch gründlich durchlesen, damit Sie mit
allen notwendigen Schritten vertraut werden und
sichergehen können, daß alle für den Einbau
erforderlichen Teile bereitliegen.
