Inhaltszusammenfassung für ifm ZZ0057

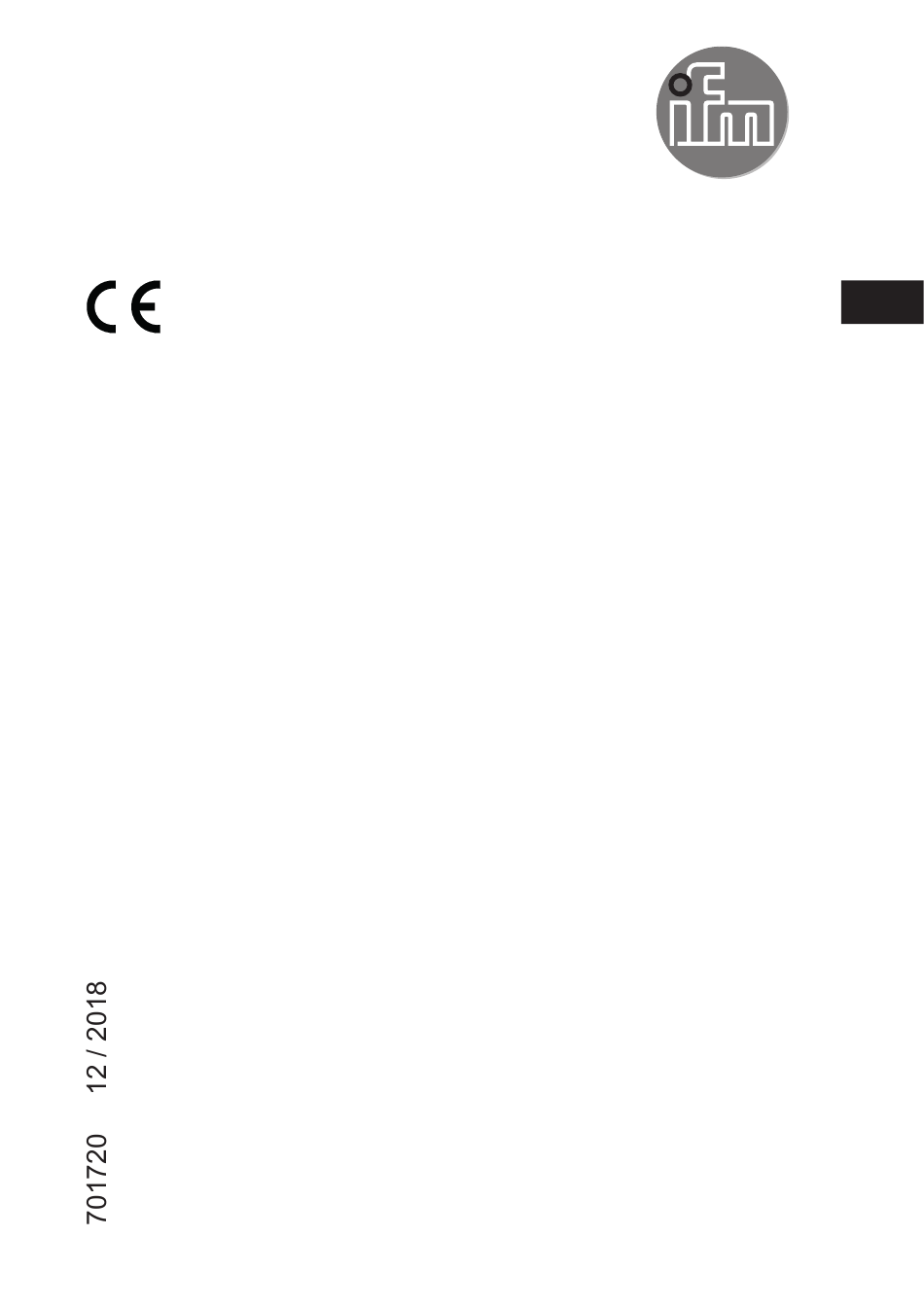

- Seite 1 Kurzanleitung Kühlwassersteuertafel ZZ0057...
-
Seite 2: Systembeschreibung
1 Systembeschreibung 1 Filter Ausfiltern von Feststoffen, um Verstopfung / Beschädi- gungen des Systems zu vermeiden. 2 Strömungs- Überwachung und Anzeige der Kühlwasserdurchflussmenge. wächter Durch Einstellung von 2 Schaltpunkten kann detektiert werden: • Überströmung (Undichtigkeit / Schlauchplatzer / Kappenabriss) • Unterströmung (Verstopfung / Abquetschung von Schläuchen) -
Seite 3: Bestimmungsgemäße Verwendung
3 Wasserstop- Schließt im Fehlerfall den Wasserzufluss des Systems und Ventil verhindert das Austreten von Kühlwasser. 4 Rückschlag- Verhindert im Fehlerfall (Kappenabriss / Schlauchplatzer) ventil das Austreten von Kühlwasser durch den Rücklauf. 5 Strang- Regulieren der Durchflussmenge. Regulierventil Einstellbar in 6 Stufen; voreingestellt auf Stufe 3. 6 Drucksensor Überwachung und Anzeige des Betriebsdrucks. - Seite 4 3.1 Parametrierung des Strömungswächters * Die Werte für SP1, rP1, SP2, rP2 sind prozessabhängig...
- Seite 5 Taste [Mode/Enter] ► Parameter anwählen Taste [Set] ► Parameterwert anzeigen (kurz drücken) ► Parameterwert einstellen (> 5 s drücken) Taste [Mode/Enter] ► Parameterwert bestätigen 3.2 Funktionsweise der Strömungsüberwachung (Beispiel) Durchfluss (L/min) extrem zuviel zuviel i.O. zuwenig extrem zuwenig...
- Seite 6 3.3 Überwachungszeiten in der Robotersoftware REAL W_ZEIT_EX_ZUW_Z1=2.0 Überwachungszeit in sec für extrem zuwenig Wasser REAL W_ZEIT_ZUW_Z1=10.0 Überwachungszeit in sec für zuwenig Wasser REAL W_ZEIT_EX_ZUV_Z1=1.0 Überwachungszeit in sec für extrem zuviel Wasser REAL W_ZEIT_ZUV_Z1=10.0 Überwachungszeit in sec für zuviel Wasser REAL W_ZEIT_EX_ZUW_ST_Z1=5.0 extrem zuwenig Wasser bei Wasserstart REAL W_ZEIT_ZUW_ST_Z1=20.0 zuwenig Wasser in sec bei Wasserstart...
- Seite 7 4.1 Parametrierung des Drucksensors * Die Werte für SP1 und rP1 sind prozessabhängig Taste [Mode/Enter] ► Parameter anwählen Taste [Set] ► Parameterwert anzeigen (kurz drücken) ► Parameterwert einstellen (> 5 s drücken) Taste [Mode/Enter] ► Parameterwert bestätigen...
