BESCHREIBUNG DER BEDIENUNGSELEMENTE

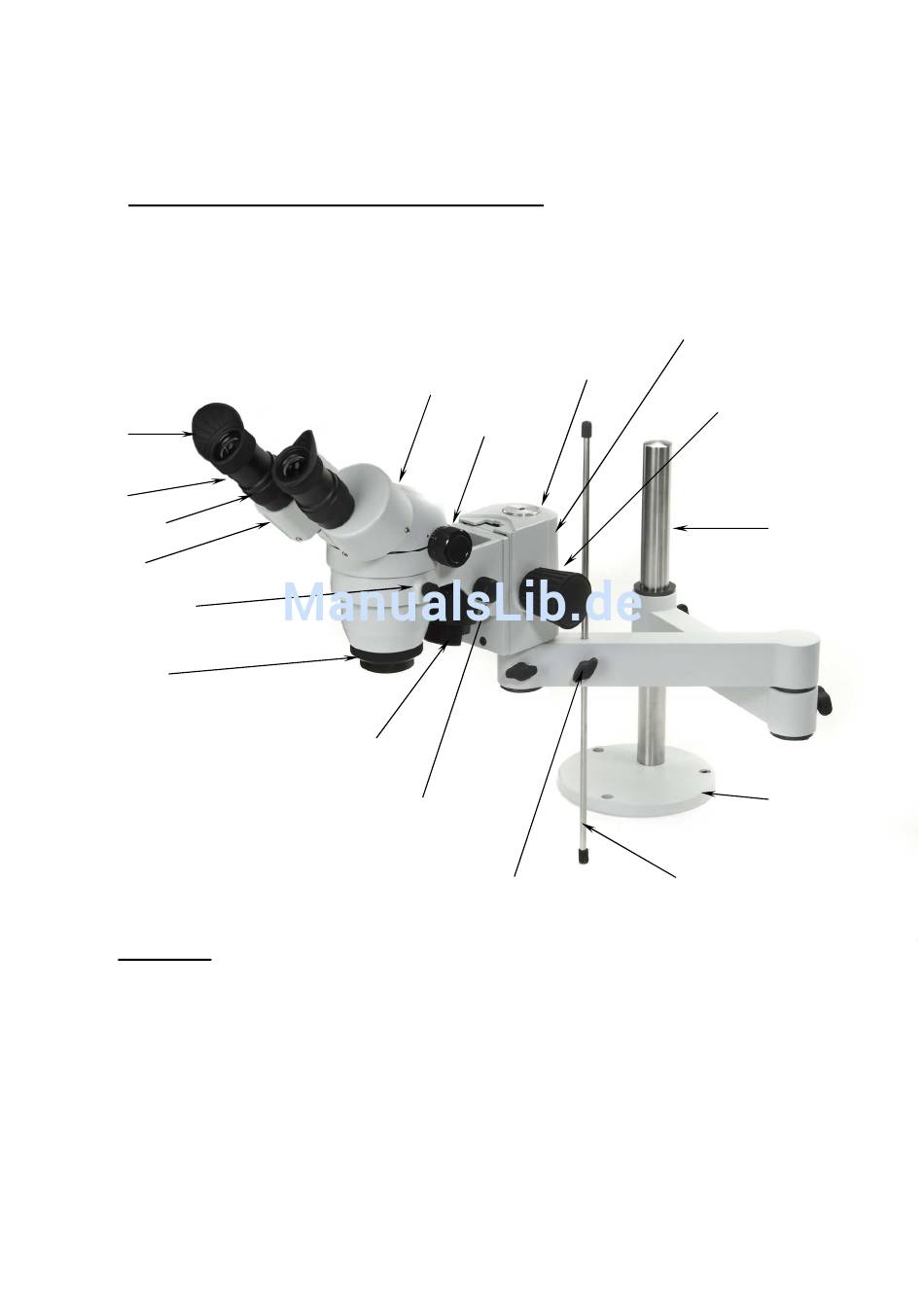

(Abb. 1)
1. Okular
2. Dioptrien-
regler
3. Okulartuben
4. Prisma
Gehäuse
5. Aufsatzhalterung
Feststellschraube
6. Objektive
13. Auflichtbeleuchtung
Bedienung
A. Erste Schritte
An dem Kabel des Mikroskops befindet sich ein Schalter für die Beleuchtung.
1. Schalten Sie den Hauptschalter ein.
2. Die Winkelstellung der Auflichtbeleuchtung kann mit der Justierschraube (14) eingestellt
werden, mit der die Ausrichtung der Linse verändert wird.
3. Positionieren sie den Mikroskoparm bzw. den Mikroskopkopf in die gewünschte
Arbeitsposition und sichern Sie ihn mit der Stütze (20)
10. Kopf
11. Zoom-
Knopf
14. Justierschraube
21. Feststellschraube Stütze
4
16. Schraube des
Kopfhalters
17. Kopfhalter
Aufsatzhalter
15. Fokussierknopf
20. Stütze
19. Stativsäule
9. Fuß
